HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)




880 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.853

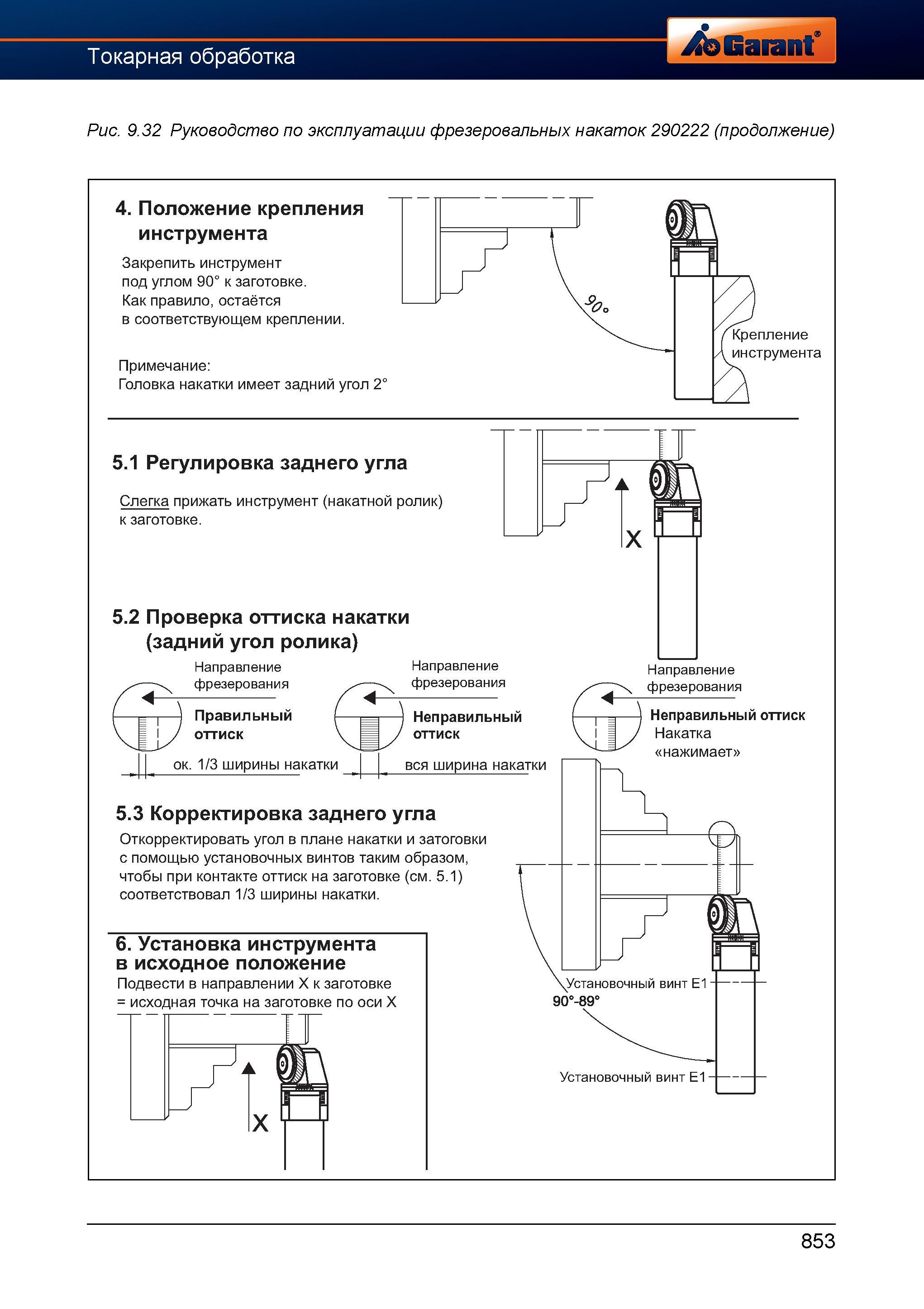

880 Руководство по эксплуатации фрезеровальных накаток Положение крепления инструмента Закрепить инструмент под углом 90° к заготовке Как прав Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 853

Руководство по эксплуатации фрезеровальных накаток Положение крепления инструмента Закрепить инструмент под углом 90° к заготовке Как прав

Руководство по эксплуатации фрезеровальных накаток Положение крепления инструмента Закрепить инструмент под углом 90° к заготовке. Как правило, остаётся в соответствующем креплении. Примечание Головка накатки имеет задний угол 2° Крепление инструмента 5.1 Регулировка заднего угла Слегка прижать инструмент (накатной ролик) к заготовке. 5.2 Проверка оттиска накатки (задний угол ролика) Направление фрезерования Правильный I / оттиск ок. 1/3 ширины накатки Направление фрезерования Неправильный оттиск вся ширина накатки Направление фрезерования Неправильный оттиск Накатка нажимает 5.3 Корректировка заднего угла Откорректировать угол в плане накатки и затоговки с помощью установочных винтов таким образом, чтобы при контакте оттиск на заготовке (см. 5.1) соответствовал 1/3 ширины накатки. 6. Установка инструмента в исходное положение Подвести в направлении X к заготовке = исходная точка на заготовке по оси X \Установочный винт E1 90°-89° Установочный винт E1 - 853
