Каталоги комплексных поставщиков для предприятий и служб сервиса / Catalogues of one-stop shop suppliers

HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

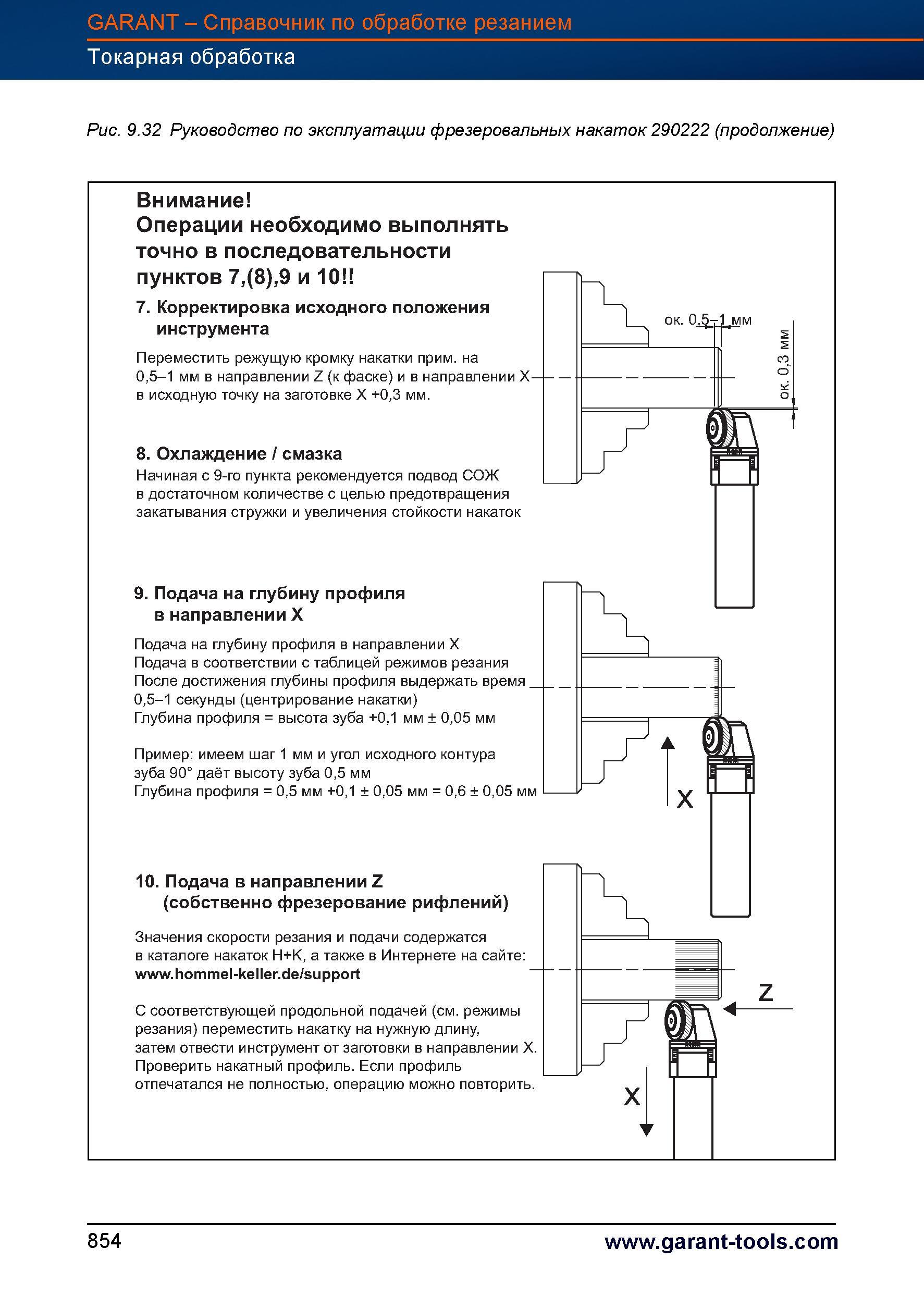

881 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.854

881 Руководство по эксплуатации фрезеровальных накаток 290222 Внимание Операции необходимо выполнять точно в последовательности пунктов 7,(8), Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 854

Руководство по эксплуатации фрезеровальных накаток 290222 Внимание Операции необходимо выполнять точно в последовательности пунктов 7,(8),

Руководство по эксплуатации фрезеровальных накаток 290222 Внимание Операции необходимо выполнять точно в последовательности пунктов 7,(8),9 и 10 7. Корректировка исходного положения инструмента Переместить режущую кромку накатки прим. на 0,5-1 мм в направлении Z (к фаске) и в направлении X -в исходную точку на заготовке X +0,3 мм. 8. Охлаждение / смазка Начиная с 9-го пункта рекомендуется подвод СОЖ в достаточном количестве с целью предотвращения закатывания стружки и увеличения стойкости накаток 9. Подача на глубину профиля в направлении X Подача на глубину профиля в направлении X Подача в соответствии с таблицей режимов резания После достижения глубины профиля выдержать время 0,5-1 секунды (центрирование накатки) Глубина профиля = высота зуба +0,1 мм ± 0,05 мм Пример имеем шаг 1 мм и угол исходного контура зуба 90° даёт высоту зуба 0,5 мм Глубина профиля = 0,5 мм +0,1 ± 0,05 мм = 0,6 ± 0,05 мм 10. Подача в направлении Z (собственно фрезерование рифлений) Значения скорости резания и подачи содержатся в каталоге накаток H+K, а также в Интернете на сайте www.hommel-keller.de/support ” С соответствующей продольной подачей (см. режимы резания) переместить накатку на нужную длину, затем отвести инструмент от заготовки в направлении X. Проверить накатный профиль. Если профиль отпечатался не полностью, операцию можно повторить. 1 ок. 0,5- 1-мм 2 со <3 О. S 854 GARANT - Справочник по обработке резанием Токарная обработка Рис. 9.32




См.также / See also :

Металлообработка Учебники и справочники / Metal Cutting Technology Technical Guide

Особенности сверления металла / Drill a hole in metal

Токарная обработка металла / Basics of metal turning

Фрезерование на фрезерном станке / Basics of milling

Нарезание резьбы метчиками / Tapping

Развертывание отверстий и развертки по металлу / Reaming and reamer cutting tool

Расточка на токарном станке / Boring on a lathe

Растачивание отверстий на расточном станке / Boring on a boring machine


Накатывание рифлений накатками на станочном оборудовании Накатной формообразующий и режущий инструмент от Hoffmann Group




Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

878 Фрезерование рифлений на обрабатываемой заготовке представляет собой профилирование шабрением с подачей вращающегося инструмента, снабженн Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 851878 Фрезерование рифлений на обрабатываемой заготовке представляет собой профилирование шабрением с подачей вращающегося инструмента, снабженн879 Руководства по эксплуатации фрезеровальных накаток Накатные державки 290222 - для накаток для прямого рифления 290261-290281 Руководство п Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 852879 880 Руководство по эксплуатации фрезеровальных накаток Положение крепления инструмента Закрепить инструмент под углом 90° к заготовке Как прав Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 853880 882 Руководство по эксплуатации фрезеровальных накаток 290222 11 Переход с варианта RH на вариант LH I Ослабить оба фиксирующих винта (F1) (пр Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 855882 883 Руководство по эксплуатации фрезеровальных накаток 290222 13 Расстояния между инструментом для фрезерования рифлений и буртиком заготовки Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 856883 884 Фрезеровальная накатка 290242 - для накатных роликов 290261-290281 Руководство по эксплуатации RF2 (241-A) накатного инструмента № 241-20/ Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 857884
