HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

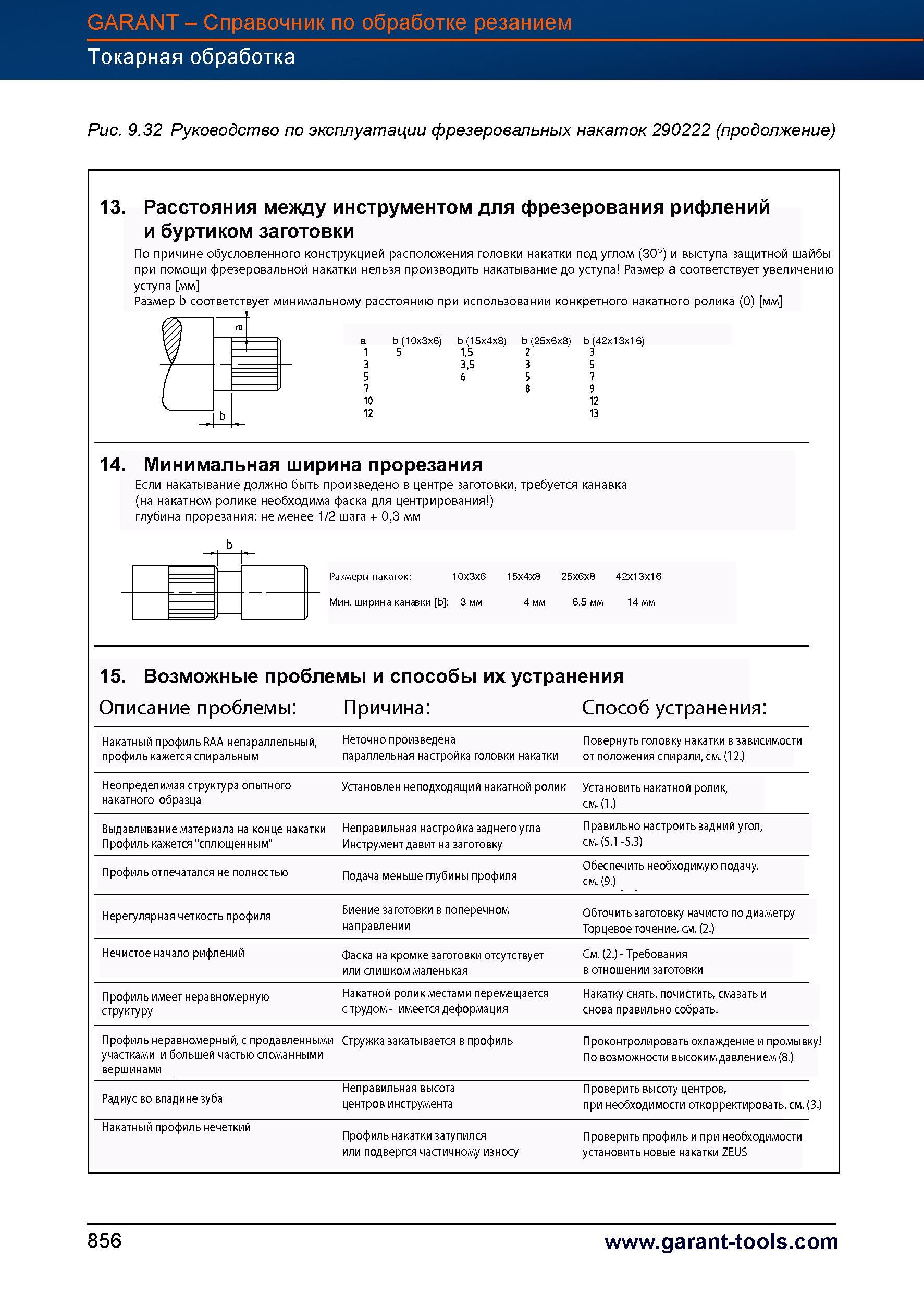

883 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.856

883 Руководство по эксплуатации фрезеровальных накаток 290222 13 Расстояния между инструментом для фрезерования рифлений и буртиком заготовки Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 856

Руководство по эксплуатации фрезеровальных накаток 290222 13 Расстояния между инструментом для фрезерования рифлений и буртиком заготовки

Руководство по эксплуатации фрезеровальных накаток 290222 13. Расстояния между инструментом для фрезерования рифлений и буртиком заготовки По причине обусловленного конструкцией расположения головки накатки под углом (30°) и выступа защитной шайбы при помощи фрезеровальной накатки нельзя производить накатывание до уступа Размер а соответствует увеличению уступа мм Размер b соответствует минимальному расстоянию при использовании конкретного накатного ролика (0) мм a b (10x3x6) b (15x4x8) b (25x6x8) b (42x13x16 15 1,5 2 3 3 3,5 3 5 5 6 5 7 7 8 9 10 12 12 13 14. Минимальная ширина прорезания Если накатывание должно быть произведено в центре заготовки, требуется канавка (на накатном ролике необходима фаска для центрирования ) глубина прорезания не менее 1/2 шага + 0,3 мм b Размеры накаток 10x3x6 15x4x8 25x6x8 42x13x16 Мин. ширина канавки b 3 мм 4 мм 6,5 мм 14 мм 15. Возможные проблемы и способы их устранения Описание проблемы Причина Способ устранения Накатный профиль RAA непараллельный, профиль кажется спиральным Неточно произведена параллельная настройка головки накатки Повернуть головку накатки в зависимости от положения спирали, см. (12.) Неопределимая структура опытного накатного образца Установлен неподходящий накатной ролик Установить накатной ролик, см. (1.) Выдавливание материала на конце накатки Профиль кажется "сплющенным" Неправильная настройка заднего угла Инструмент давит на заготовку Правильно настроить задний угол, см. (5.1 -5.3) Профиль отпечатался не полностью Подача меньше глубины профиля Обеспечить необходимую подачу, см. (9.) Нерегулярная четкость профиля Биение заготовки в поперечном направлении Обточить заготовку начисто по диаметру Торцевое точение, см. (2.) Нечистое начало рифлений Фаска на кромке заготовки отсутствует или слишком маленькая См. (2.) - Требования в отношении заготовки Профиль имеет неравномерную структуру Накатной ролик местами перемещается с трудом - имеется деформация Накатку снять, почистить, смазать и снова правильно собрать. Профиль неравномерный, с продавленными Стружка закатывается в профиль участками и большей частью сломанными вершинами Проконтролировать охлаждение и промывку По возможности высоким давлением (8.) Радиус во впадине зуба Неправильная высота центров инструмента Проверить высоту центров, при необходимости откорректировать, см. (3.) Накатный профиль нечеткий Профиль накатки затупился или подвергся частичному износу Проверить профиль и при необходимости установить новые накатки ZEUS 856 GARANT - Справочник по обработке резанием Токарная обработка Рис. 9.32
