HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

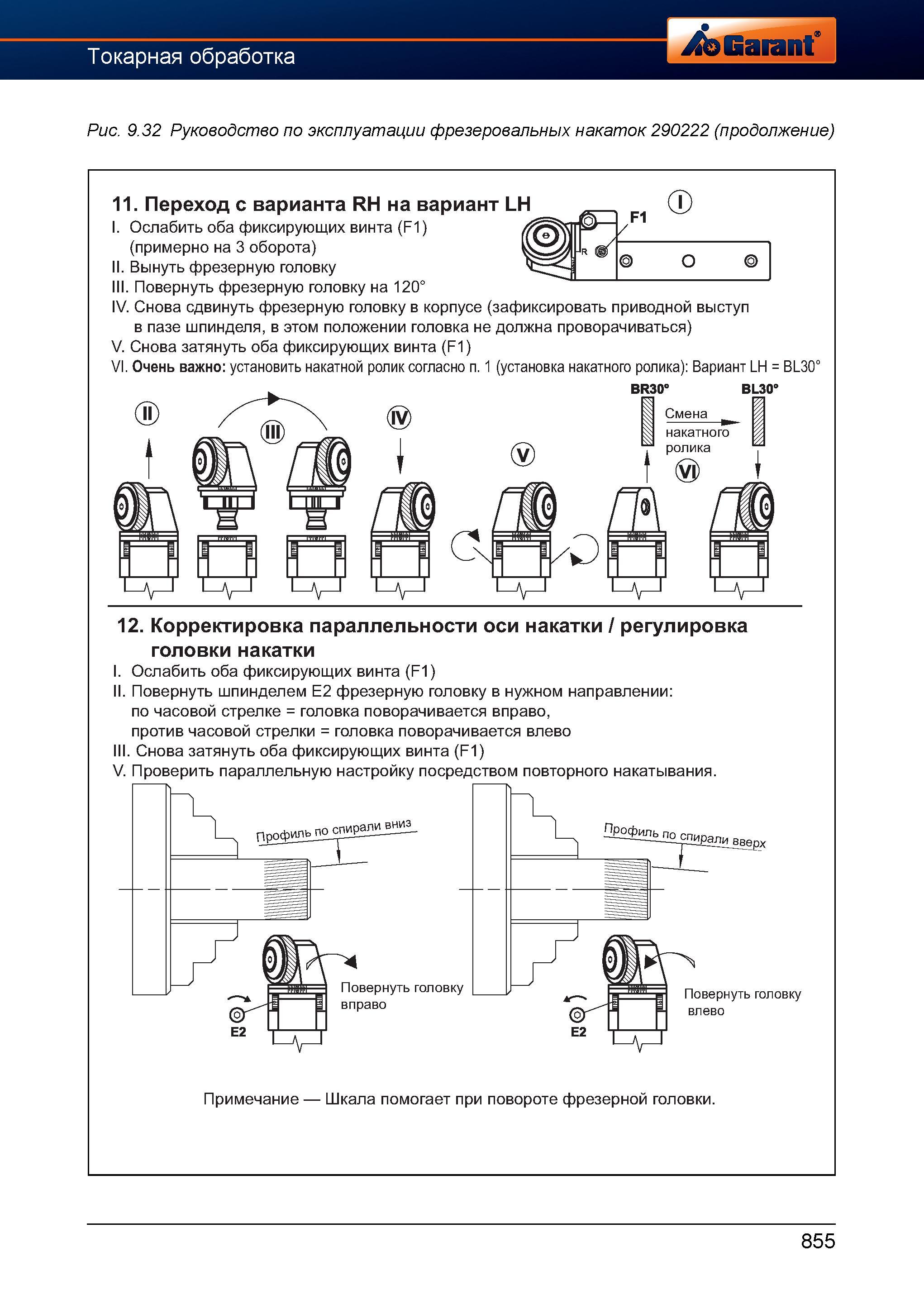

882 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.855

882 Руководство по эксплуатации фрезеровальных накаток 290222 11 Переход с варианта RH на вариант LH I Ослабить оба фиксирующих винта (F1) (пр Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 855

Руководство по эксплуатации фрезеровальных накаток 290222 11 Переход с варианта RH на вариант LH I Ослабить оба фиксирующих винта (F1) (пр

Руководство по эксплуатации фрезеровальных накаток 290222 11. Переход с варианта RH на вариант LH I. Ослабить оба фиксирующих винта (F1) (примерно на 3 оборота) II. Вынуть фрезерную головку III. Повернуть фрезерную головку на 120° IV. Снова сдвинуть фрезерную головку в корпусе (зафиксировать приводной выступ в пазе шпинделя, в этом положении головка не должна проворачиваться) V. Снова затянуть оба фиксирующих винта (F1) VI. Очень важно установить накатной ролик согласно п. 1 (установка накатного ролика) Вариант LH = BL30° BR30° орг пр -орг трр орт -орг Трр- 12. Корректировка параллельности оси накатки / регулировка головки накатки I. Ослабить оба фиксирующих винта (F1) II. Повернуть шпинделем E2 фрезерную головку в нужном направлении по часовой стрелке = головка поворачивается вправо, против часовой стрелки = головка поворачивается влево III. Снова затянуть оба фиксирующих винта (F1) V. Проверить параллельную настройку посредством повторного накатывания. Примечание Шкала помогает при повороте фрезерной головки. 855
