MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)

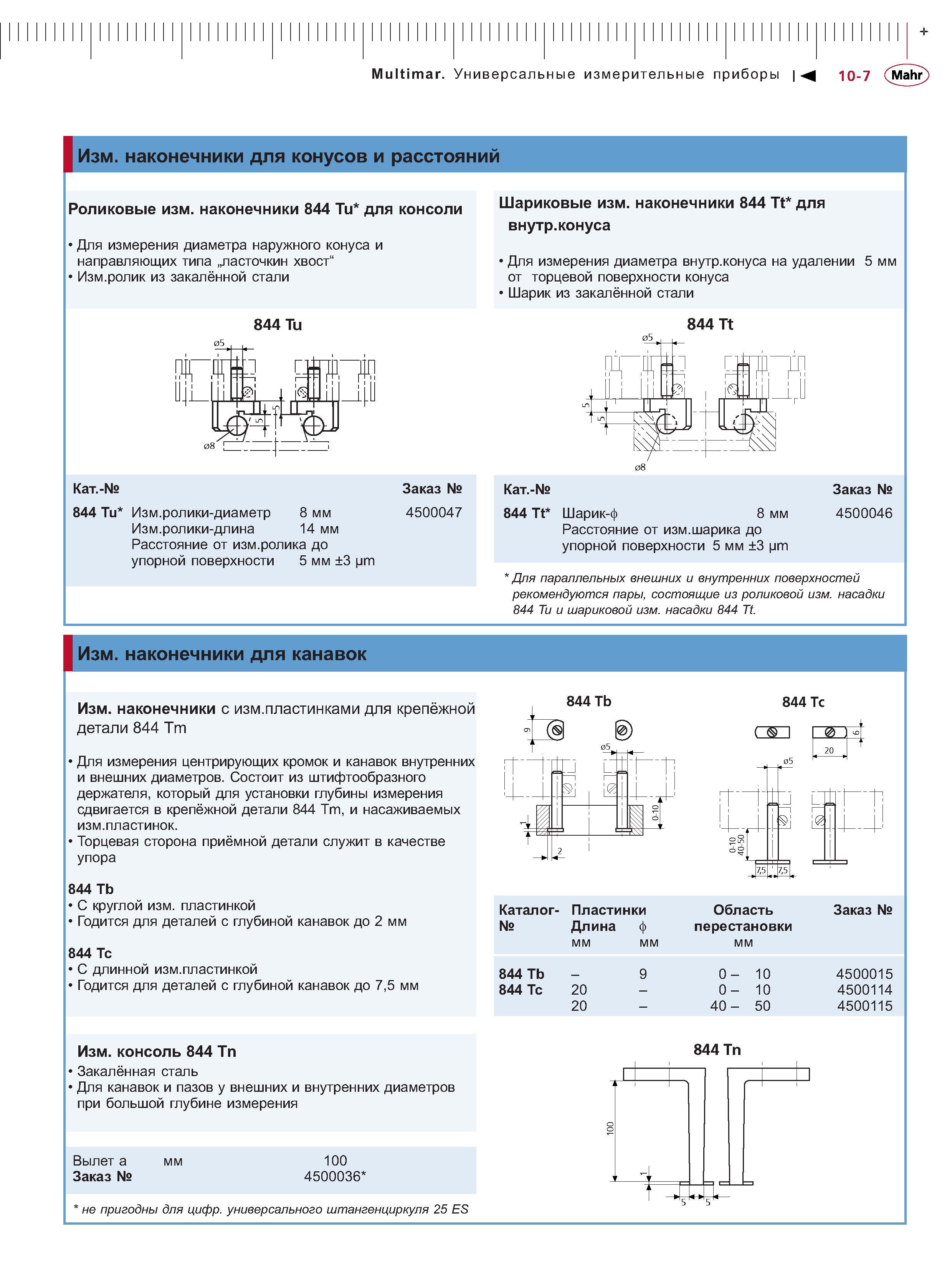

229 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.10-7

229 Роликовые измерительные наконечники 844 Тu для консоли Для измерения диаметра наружного конуса и направляющих типа ласточкин хвост Измерительный рол Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 10-7

Роликовые измерительные наконечники 844 Тu для консоли Для измерения диаметра наружного конуса и направляющих типа ласточкин хвост Измерительный рол

Роликовые измерительные наконечники 844 Тu для консоли Для измерения диаметра наружного конуса и направляющих типа ласточкин хвост Измерительный ролик из закалённой стали 844 Ти Шариковые измерительные наконечники 844 Tt для внутр.конуса Для измерения диаметра внутр.конуса на удалении 5 мм от торцевой поверхности конуса Шарик из закалённой стали 844 Tt Кат.- 844 Тu Изм.ролики-диаметр 8 мм Изм.ролики-длина 14 мм Расстояние от изм.ролика до упорной поверхности 5 мм 3 jm Заказ 4500047 Кат.- 844 Tt Шарик-ф 8 мм Расстояние от изм.шарика до упорной поверхности 5 мм 3 j Заказ 4500046 " Для параллельных внешних и внутренних поверхностей рекомендуются пары состоящие из роликовой изм. насадки 844 Ти и шариковой изм. насадки 844 Tt. I Изм. наконечники для канавок Изм. наконечники с изм.пластинками для крепёжной детали 844 Тт Для измерения центрирующих кромок и канавок внутренних и внешних диаметров. Состоит из штифтообразного держателя который для установки глубины измерения сдвигается в крепёжной детали 844 Тт и насаживаемых изм.пластинок. Торцевая сторона приёмной детали служит в качестве упора 844 Т С круглой изм. пластинкой Годится для деталей с глубиной канавок до 2 мм 844 Т С длинной изм.пластинкой Годится для деталей с глубиной канавок до 75 мм Изм. консоль 844 Тп Закалённая сталь Для канавок и пазов у внешних и внутренних диаметров при большой глубине измерения 844 Tb 844 Tc 1 05 20 Каталог- Пластинки Длина ф мм 844 Tb - 9 844 Тс 20 - 20 - Область перестановки мм 0- 10 0- 10 40- 50 844 Tn Заказ 450001 4500114 4500115 Вылет а Заказ мм 100 4500036 не пригодны для цифр. универсального штангенциркуля 25 ES Multimar Универсальные измерительные приборы 10-7 Mahr Изм. наконечники для конусов и расстояний
