Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

KORLOY | Каталог KORLOY 2016 Металлорежущий инструмент и оснастка (Всего 1121 стр.)

Результаты испытаний Korloy KING DRILL

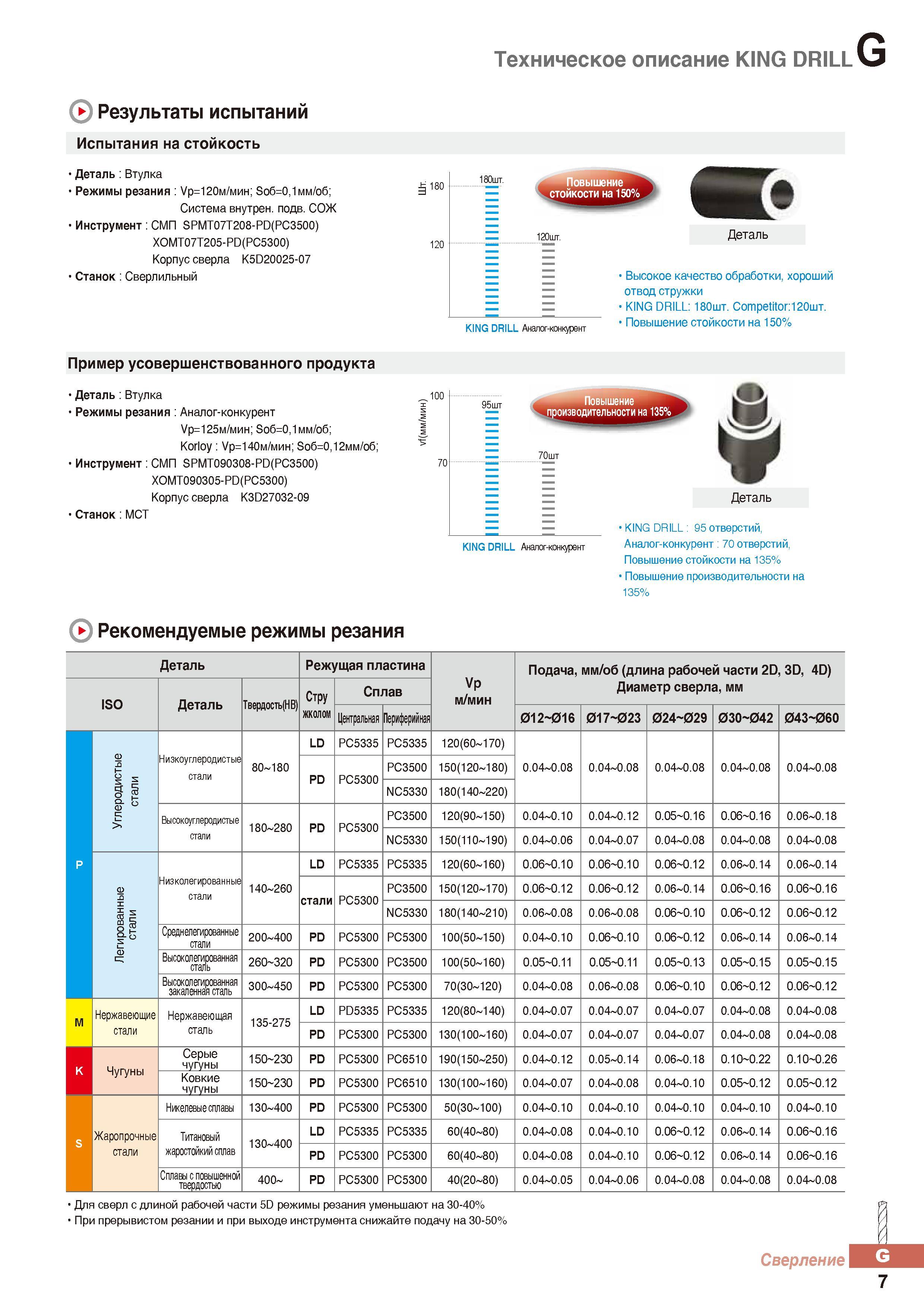

808 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.G7

808 Результаты испытаний Korloy KING DRILL Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. G7

Результаты испытаний Korloy KING DRILL

Результаты испытаний Korloy KING DRILL _ Испытания на стойкость Деталь Втулка Режимы резания Ур=120м/мин; So6=0,1mm/o6; Система внутреннего подвода СОЖ Инструмент СМП SPMT07T208-PD(PC3500) XOMT07T205-PD(PC5300) Корпус сверла K5D20025-07 Станок: Сверлильный 180 120 180шт. 120шт. KING DRILL Аналог-конкурент Деталь Высокое качество обработки, хороший отвод стружки KING DRILL: 180шт. СотреШог:120шт. Повышение стойкости на 150% Пример усовершенствованного продукта Деталь Втулка Режимы резания Аналог-конкурент Ур=125м/мин; So6=0,1mm/o6; Korloy: Ур=140м/мин; So6=0,12mm/o6; Инструмент СМП SPMT090308-PD(PC3500) XOMT090305-PD(PC5300) Корпус сверла K3D27032-09 Станок: МСТ 100 70 95 шт Повышение производительности на 135% 70шт KING DRILL Аналог-конкурент Деталь KING DRILL 95 отверстий, Аналог-конкурент: 70 отверстий, Повышение стойкости на 135% Повышение производительности на 135% ( Рекомендуемые режимы резания Деталь Режущая пластина Vp м/мин Подача, мм/об (длина рабочей части 2D, 3D, 4D) ISO Деталь Твердость(НВ) Стру Сплав Диаметр сверла, мм жколом Центральная Периферийная 012 016 017 023 024 029 03О 042 043 06О Углеродистые стали Низкоуглеродистые стали LD РС5335 РС5335 120(60-170) 80-180 PD РС5300 РС3500 150(120-180) 0.04-0.08 0.04-0.08 0.04-0.08 0.04-0.08 0.04-0.08 NC5330 180(140-220) Высокоуглеродистые 180-280 PD РС5300 РС3500 120(90-150) 0.04-0.10 0.04-0.12 0.05 0.16 0.06 0.16 0.06-0.18 стали NC5330 150(110-190) 0.04-0.06 0.04-0.07 0.04-0.08 0.04-0.08 0.04-0.08 P LD РС5335 РС5335 120(60-160) 0.06 0.10 0.06 0.10 0.06 0.12 0.06-0.14 0.06-0.14 Легированные стали Низколегированные стали 140-260 стали РС5300 РС3500 150(120-170) 0.06 0.12 0.06 0.12 0.06-0.14 0.06 0.16 0.06 0.16 NC5330 180(140-210) 0.06-0.08 0.06-0.08 0.06 0.10 0.06 0.12 0.06 0.12 Среднелегированные стали 200-400 PD РС5300 РС5300 100(50-150) 0.04-0.10 0.06 0.10 0.06 0.12 0.06-0.14 0.06-0.14 Высоколегированная сталь 260 320 PD РС5300 РС3500 100(50-160) 0.05 0.11 0.05 0.11 0.05 0.13 0.05 0.15 0.05 0.15 Высоколегированная закаленная сталь 300-450 PD РС5300 РС5300 70(30-120) 0.04-0.08 0.06-0.08 0.06 0.10 0.06 0.12 0.06 0.12 M Нержавеющие Нержавеющая 135-275 LD PD5335 РС5335 120(80-140) 0.04-0.07 0.04-0.07 0.04-0.07 0.04-0.08 0.04-0.08 стали сталь PD РС5300 РС5300 130(100-160) 0.04-0.07 0.04-0.07 0.04-0.07 0.04-0.08 0.04-0.08 K Чугуны Серые чугуны 150 230 PD РС5300 РС6510 190(150-250) 0.04-0.12 0.05-0.14 0.06-0.18 0.10 0.22 0.10 0.26 Ковкие чугуны 150 230 PD РС5300 РС6510 130(100-160) 0.04-0.07 0.04-0.08 0.04-0.10 0.05 0.12 0.05 0.12 Никелевые сплавы 130-400 PD РС5300 РС5300 50(30-100) 0.04-0.10 0.04-0.10 0.04-0.10 0.04-0.10 0.04-0.10 Жаропрочные Титановый 130-400 LD РС5335 РС5335 60(40-80) 0.04-0.08 0.04-0.10 0.06 0.12 0.06-0.14 0.06 0.16 стали жаростойкий сплав PD РС5300 РС5300 60(40-80) 0.04-0.08 0.04-0.10 0.06 0.12 0.06-0.14 0.06 0.16 Сплавы с повышенной твердостью 400- PD РС5300 РС5300 40(20-80) 0.04-0.05 0.04-0.06 0.04-0.08 0.04-0.08 0.04-0.08 Для сверл с длиной рабочей части 5D режимы резания уменьшают на 30-40% При прерывистом резании и при выходе инструмента снижайте подачу на 30-50% Сверление J. 7 Техническое описание
