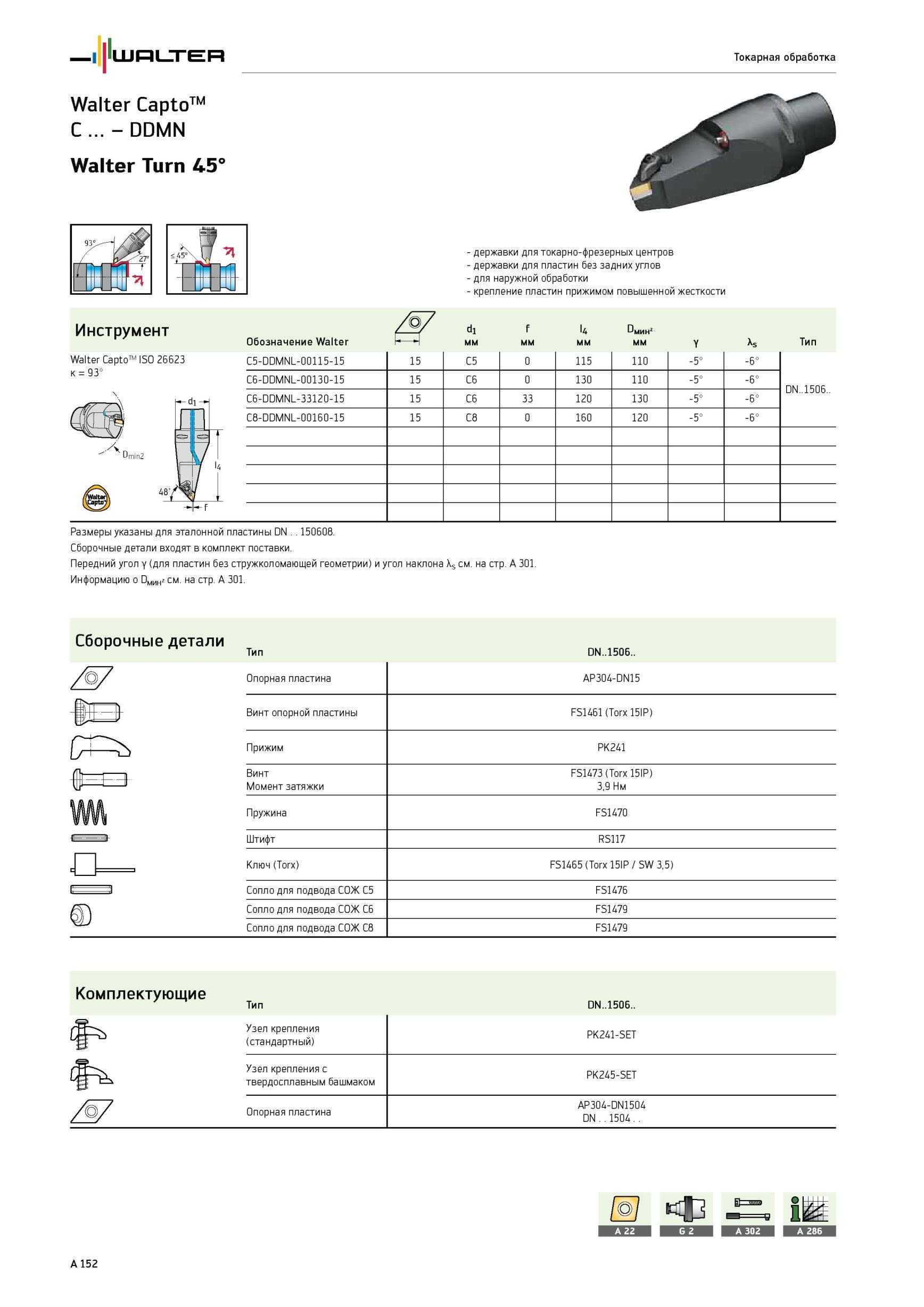

156 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A152

156 Резцы Walter для токарно-фрезерных центров Державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инстру Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A152

Резцы Walter для токарно-фрезерных центров Державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инстру

Резцы Walter для токарно-фрезерных центров Державки для пластин без задних углов для наружной обработки крепление пластин прижимом повышенной жесткости Инструмент / 7 di f 14 МИ2 Обозначение i- и мм Y As Тип Walter Capto ISO 26623 к 93° C5-DDMNL-00115-15 15 C5 0 115 110 -5° -6° DN..1506.. C6-DDMNL-00130-15 15 C6 0 130 110 -5° -6° C6-DDMNL-33120-15 15 C6 33 120 130 -5° -6° C8-DDMNL-00160-15 15 C8 0 160 120 -5° -6° Размеры указаны для эталонной пластины DN 150608. Сборочные детали входят в комплект поставки. Передний угол y (для пластин без стружколомающей геометрии) и угол наклона \s см. на стр. A 301. Информацию о DMm2 см. на стр. A 301. Сборочные детали Тип DN..1506.. zS7 Опорная пластина AP304-DN15 t Винт опорной пластины FS1461 (Torx 15IP) Прижим PK241 /U J Винт FS1473 (Torx 15IP) iff Момент затяжки 3,9 Нм Пружина FS1470 Штифт RS117 q i Ключ (Torx) FS1465 (Torx 15IP / SW 3,5) t ii Сопло для подвода СОЖ C5 FS1476 Сопло для подвода СОЖ C6 FS1479 Сопло для подвода СОЖ C8 FS1479 Комплектующие Тип DN..1506.. Узел крепления (стандартный) PK241-SET Узел крепления с твердосплавным башмаком PK245-SET Опорная пластина AP304-DN1504 DN 1504 A 152 Токарная обработка Walter Capto C DDMN Walter Turn 45° 93 -
