Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

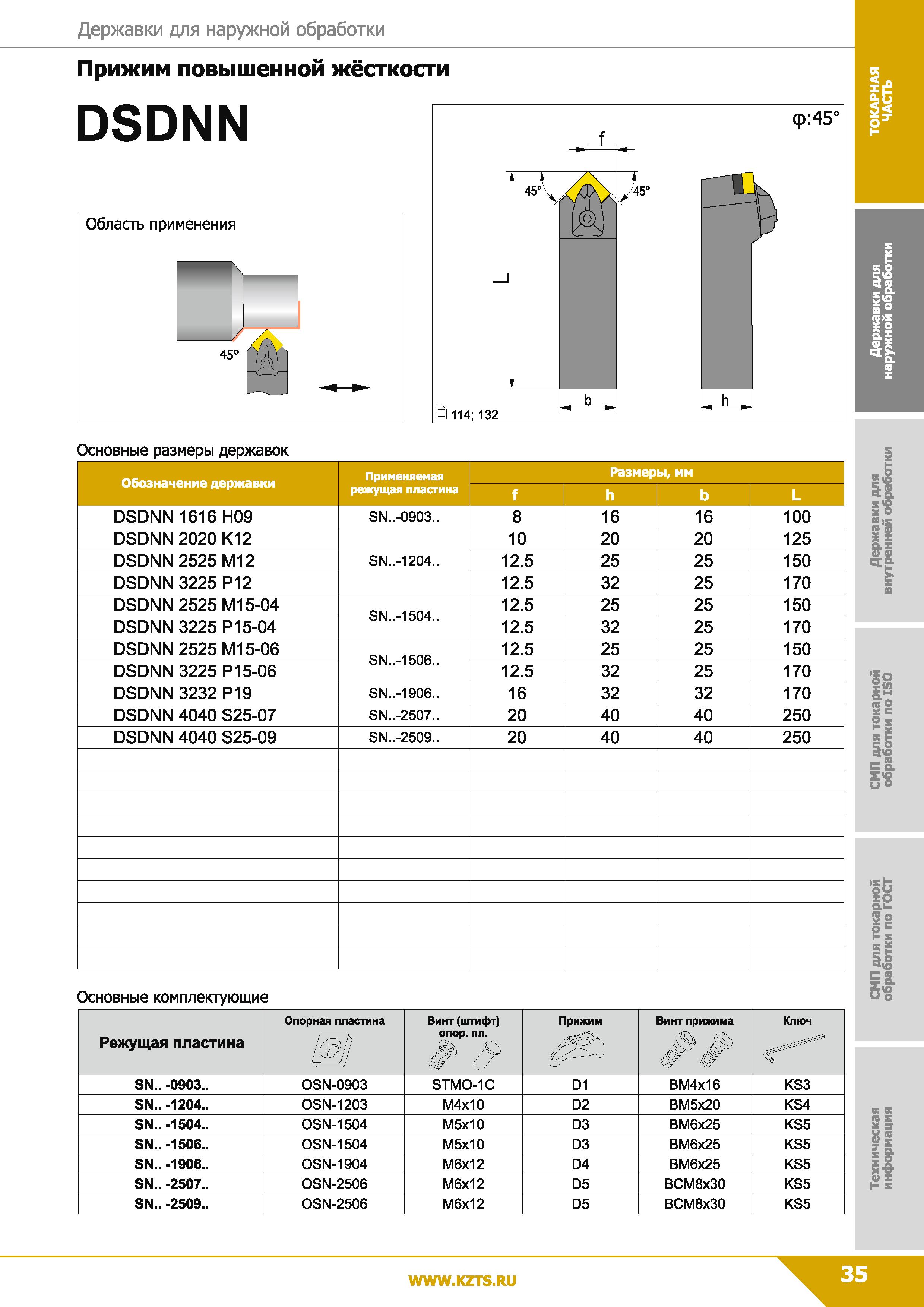

Резцы с СМП КЗТС для токарной наружной обработки Прижим повышенной жёсткости DSDNN

35 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.35

35 Резцы с СМП КЗТС для токарной наружной обработки Прижим повышенной жёсткости DSDNN Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 35

Резцы с СМП КЗТС для токарной наружной обработки Прижим повышенной жёсткости DSDNN

Резцы с СМП КЗТС для токарной наружной обработки Прижим повышенной жёсткости DSDNN _ Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h b L DSDNN 1616 Н09 SN..-0903.. 8 16 16 100 DSDNN 2020 К12 SN..-1204.. 10 20 20 125 DSDNN 2525 М12 12.5 25 25 150 DSDNN 3225 Р12 12.5 32 25 170 DSDNN 2525 М15-04 SN..-1504.. 12.5 25 25 150 DSDNN 3225 Р15-04 12.5 32 25 170 DSDNN 2525 М15-06 SN..-1506.. 12.5 25 25 150 DSDNN 3225 Р15-06 12.5 32 25 170 DSDNN 3232 Р19 SN..-1906.. 16 32 32 170 DSDNN 4040 S25-07 SN..-2507.. 20 40 40 250 DSDNN 4040 S25-09 SN..-2509.. 20 40 40 250 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. / Прижим Винт прижима Ключ SN.. -0903.. OSN-0903 STMO-1C D1 ВМ4х16 KS3 SN.. -1204.. OSN-1203 М4х10 02 ВМ5х20 KS4 SN.. -1504.. OSN-15CI4 М5х10 D3 ВМ6х25 KS5 SN.. -1506.. OSN-1504 М5х10 D3 ВМ6х25 KS5 SN.. -1906.. OSN-1904 М6х12 D4 ВМ6х25 KS5 SN.. -2507.. OSN-2506 М6х12 D5 ВСМ8хЗО KS5 SN.. -2509.. OSN-25Q6 М6х12 D5 ВСМ8хЗО KS5 к к Si ГС Z If
