Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

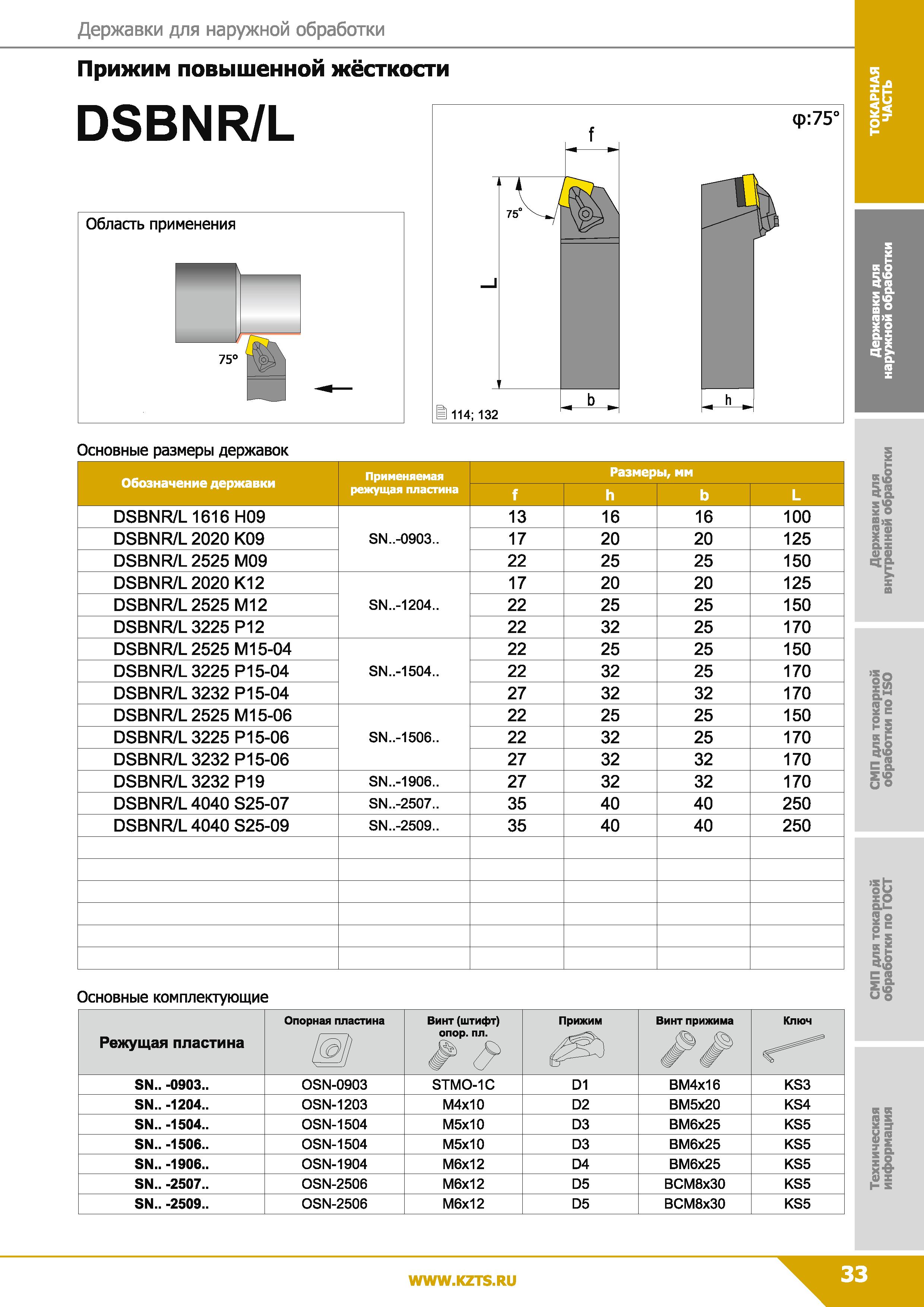

Резцы КЗТС для наружной обработки Прижим повышенной жёсткости DSBNR/L Основные размеры

33 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.33

33 Резцы КЗТС для наружной обработки Прижим повышенной жёсткости DSBNR/L Основные размеры Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 33

Резцы КЗТС для наружной обработки Прижим повышенной жёсткости DSBNR/L Основные размеры

Резцы КЗТС для наружной обработки Прижим повышенной жёсткости DSBNR/L Основные размеры _ державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L DSBNR/L 1616 Н09 SN..-0903.. 13 16 16 100 DSBNR/L 2020 К09 17 20 20 125 DSBNR/L 2525 М09 22 25 25 150 DSBNR/L 2020 К12 SN..-1204.. 17 20 20 125 DSBNR/L 2525 М12 22 25 25 150 DSBNR/L 3225 Р12 22 32 25 170 DSBNR/L 2525 М15-04 SN..-1504.. 22 25 25 150 DSBNR/L 3225 Р15-04 22 32 25 170 DSBNR/L 3232 Р15-04 27 32 32 170 DSBNR/L 2525 М15-06 SN..-1506.. 22 25 25 150 DSBNR/L 3225 Р15-06 22 32 25 170 DSBNR/L 3232 Р15-06 27 32 32 170 DSBNR/L 3232 Р19 SN..-1906.. 27 32 32 170 DSBNR/L 4040 S25-07 SN..-2507.. 35 40 40 250 DSBNR/L 4040 S25-09 SN..-2509.. 35 40 40 250 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. / Прижим Винт прижима Ключ SN.. -0903.. OSN-0903 STMO-1C D1 ВМ4х16 KS3 SN.. -1204.. OSN-1203 М4х10 D2 ВМ5Х20 KS4 SN.. -1504.. OSN-1504 М5х10 D3 ВМ6х25 KS5 SN.. -1506.. OSN-1504 М5х10 D3 ВМ6х25 KS5 SN.. -1906.. OSN-1904 М6х12 D4 ВМ6х25 KS5 SN.. -2507.. OSN-2506 М6х12 D5 ВСМвхЗО KS5 SN.. -2509.. OSN-25Q6 М6х12 D5 ВСМ8хЗО KS5
