Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

КЗТС (KZTS) | Каталог КЗТС 2019 Инструмент с пластинами по металлу (Всего 284 стр.)

Резцы КЗТС DCLNR/L для наружного точения на металлорежущих станках Инструмент правого и левого исполнения под ромбические пластины без задних углов

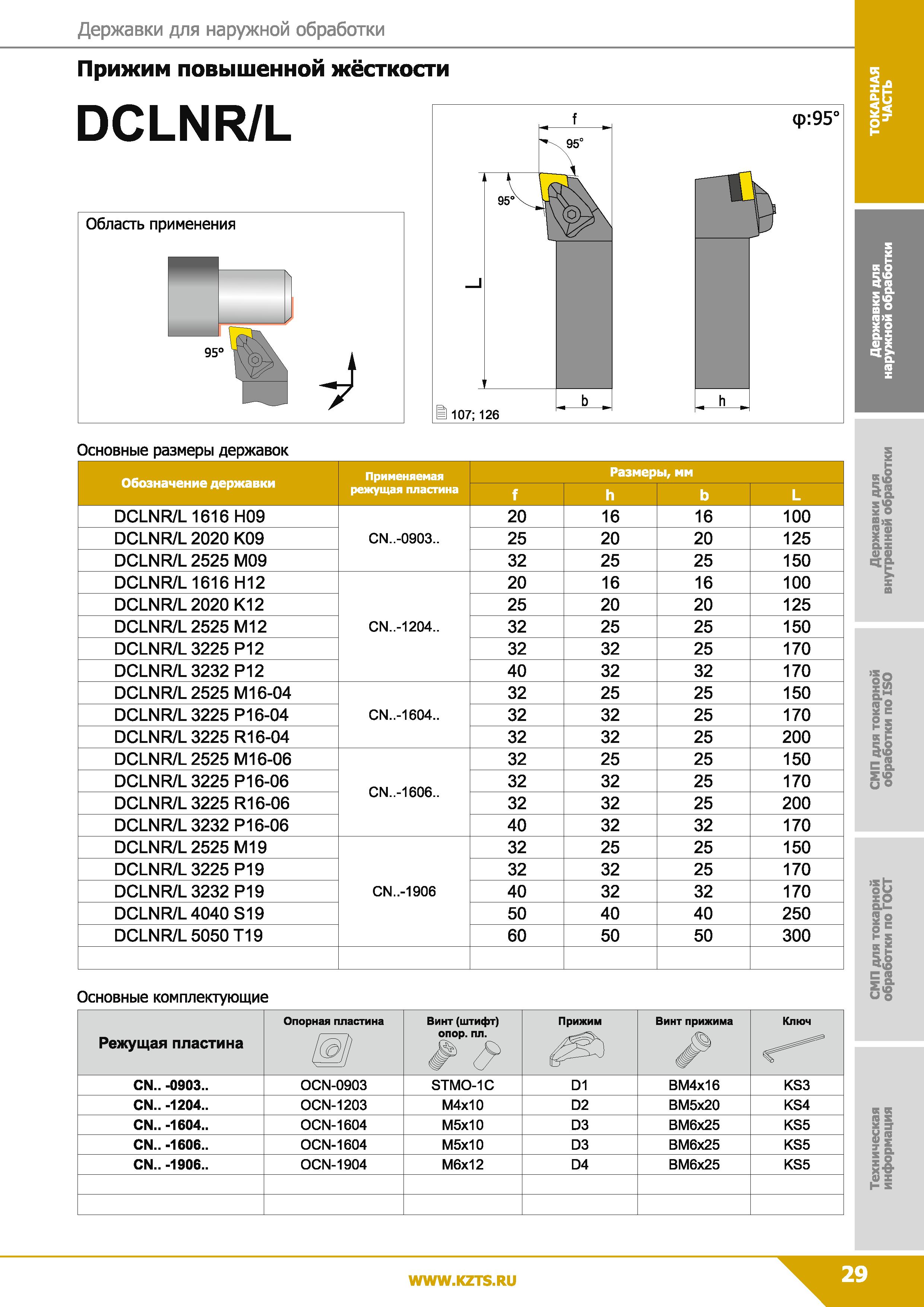

29 Каталог КЗТС 2019 Инструмент с пластинами Резцы Фрезы по металлу Стр.29

29 Резцы КЗТС DCLNR/L для наружного точения на металлорежущих станках Инструмент правого и левого исполнения под ромбические пластины без задних углов Каталог КЗТС 2019 Инструмент с пластинами сменными режущими из твердого сплава Сборные резцы для точения и растачивания Корпусные фрезы насадные и концевые по металлу Стр. 29

Резцы КЗТС DCLNR/L для наружного точения на металлорежущих станках Инструмент правого и левого исполнения под ромбические пластины без задних углов

Резцы КЗТС DCLNR/L для наружного точения на металлорежущих станках Инструмент правого и левого исполнения под ромбические пластины без задних углов _ Державки для наружной обработки Прижим повышенной жёсткости DCLNR/L Основные размеры державок Обозначение державки Применяемая режущая пластина Размеры, мм f h L DCLNR/L 1616 Н09 CN..-0903.. 20 16 16 100 DCLNR/L 2020 К09 25 20 20 125 DCLNR/L 2525 М09 32 25 25 150 DCLNR/L 1616 Н12 CN..-1204.. 20 16 16 100 DCLNR/L 2020 К12 25 20 20 125 DCLNR/L 2525 М12 32 25 25 150 DCLNR/L 3225 Р12 32 32 25 170 DCLNR/L 3232 Р12 40 32 32 170 DCLNR/L 2525 М16-04 CN..-1604.. 32 25 25 150 DCLNR/L 3225 Р16-04 32 32 25 170 DCLNR/L 3225 R16-04 32 32 25 200 DCLNR/L 2525 М16-06 CN..-1606.. 32 25 25 150 DCLNR/L 3225 Р16-06 32 32 25 170 DCLNR/L 3225 R16-06 32 32 25 200 DCLNR/L 3232 Р16-06 40 32 32 170 DCLNR/L 2525 М19 CN..-1906 32 25 25 150 DCLNR/L 3225 Р19 32 32 25 170 DCLNR/L 3232 Р19 40 32 32 170 DCLNR/L 4040 S19 50 40 40 250 DCLNR/L 5050 Т19 60 50 50 300 Основные комплектующие Режущая пластина Опорная пластина Винт (штифт) опор. пл. / Прижим Винт прижима Ключ CN.. -0903.. OCN-0903 STMO-1C D1 ВМ4х16 KS3 CN.. -1204.. OCN-1203 М4х10 D2 ВМ5х20 KS4 CN.. -1604.. OCN-1604 М5х10 D3 ВМ6х25 KS5 CN.. -1606.. OCN-1604 М5х10 D3 ВМ6х25 KS5 CN.. -1906.. OCN-1904 М6х12 D4 ВМ6х25 KS5
