Режущий сборный инструмент Tungaloy TDX TDS с механическим креплением сменных твердосплавных пластин Сверла с СРП для сверления отверстий большого диаметр

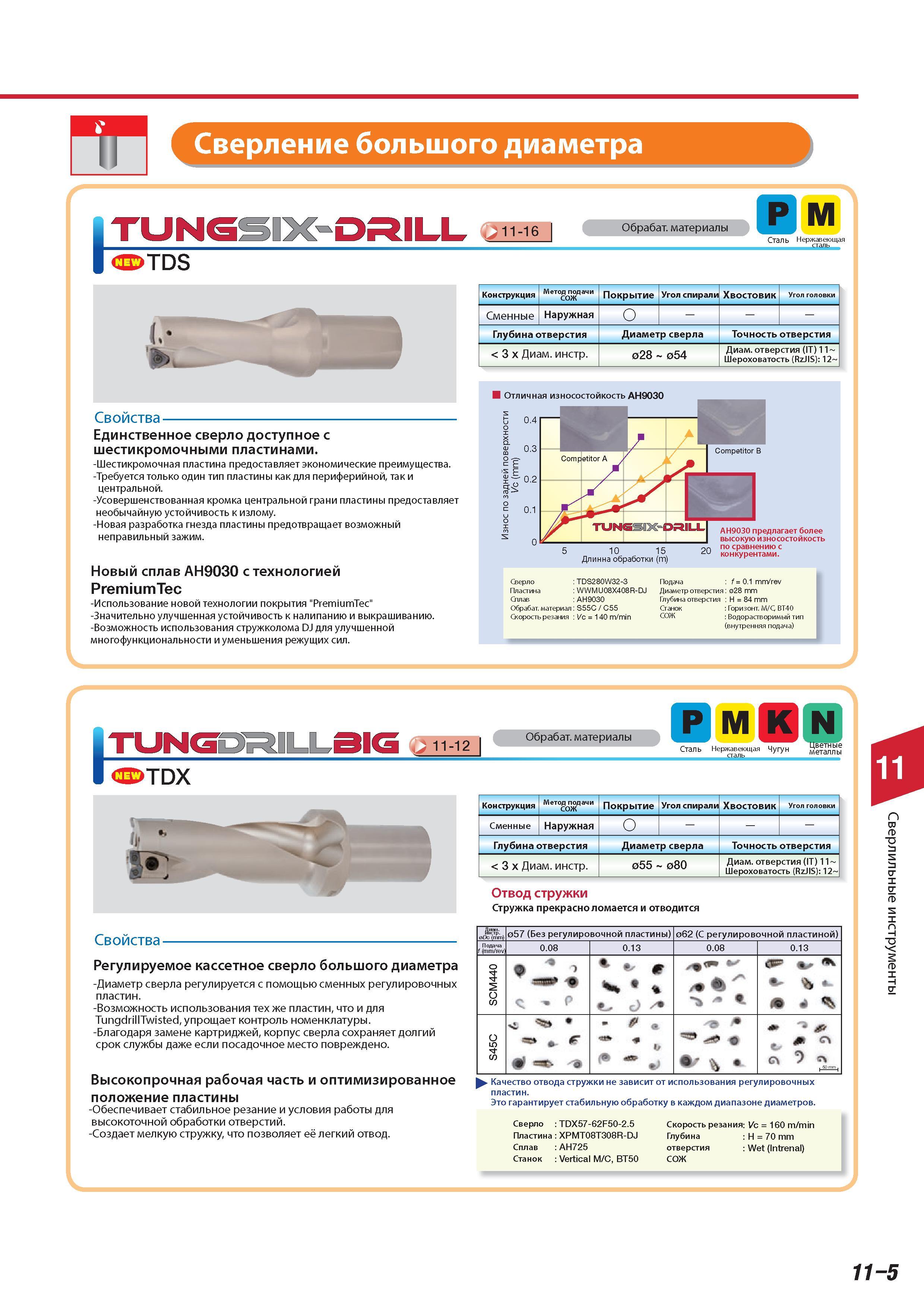

767 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.11-5

767 Режущий сборный инструмент Tungaloy TDX TDS с механическим креплением сменных твердосплавных пластин Сверла с СРП для сверления отверстий большого диаметр Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-5

Режущий сборный инструмент Tungaloy TDX TDS с механическим креплением сменных твердосплавных пластин Сверла с СРП для сверления отверстий большого диаметр

Режущий сборный инструмент Tungaloy TDX TDS с механическим креплением сменных твердосплавных пластин Сверла с СРП для сверления отверстий большого диаметра Описание TUNS drill 11-16 Обрабатываемые материалы Р TDS Конструкция Метод подачи СОЖ Покрытие Угол спирали Хвостовик Угол головки Сменные Наружная Глубина отверстия Диаметр сверла Точность отверстия 3 x Диаметр инструмента 028 054 Диаметр отверстия (IT) 11 Шероховатость (RzJiS) 12 Отличная износостойкость AH9030 Свойства - Единственное сверло доступное с шестикромочными пластинами. -Шестикромочная пластина предоставляет экономические преимущества. -Требуется только один тип пластины как для периферийной так и центральной. -Усовершенствованная кромка центральной грани пластины предоставляет необычайную устойчивость к излому. -Новая разработка гнезда пластины предотвращает возможный неправильный зажим. Новый сплав АН9030 с технологией PremiumTec -Использование новой технологии покрытия "PremiumTec" -Значительно улучшенная устойчивость к налипанию и выкрашиванию. -Возможность использования стружколома DJ для улучшенной многофункциональности и уменьшения режущих сил. 5 10 15 Длинна обработки (m) АН9030 предлагает более высокую износостойкость 20 по сравнению с 20 конкурентами. Сверло TDS280W32-3 Подача f 0.1 mm/rev Пластина WWMU08X408R-DJ Диаметр отверстия 028 mm Сплав AH9030 Глубина отверстия H 84 mm Обрабатываемые материал S55C C55 Станок Горизонт. M C BT40 Скорость резания Vc 140 m/min СОЖ Водорастворимый тип (внутренняя подача) V. TUNGq HG g 11-12 Обб PMKN Обрабатываемые материалы ЦЕ cmTDx Конструкция Метод подачи СОЖ Покрытие Угол спирали Хвостовик Угол головки Сменные Наружная Глубина отверстия Диаметр сверла Точность отверстия 3 x Диаметр инструмента 055 080 Диаметр отверстия (IT) 11 Шероховатость (RzJlS) 12 Отвод стружки Стружка прекрасно ломается и отводится Свойства Регулируемое кассетное сверло большого диаметра -Диаметр сверла регулируется с помощью сменных регулировочных пластин. -Возможность использования тех же пластин что и для TungdrillTwisted упрощает контроль номенклатуры. -Благодаря замене картриджей корпус сверла сохраняет долгий срок службы даже если посадочное место повреждено. Высокопрочная рабочая часть и оптимизированное положение пластины -Обеспечивает стабильное резание и условия работы для высокоточной обработки отверстий. -Создает мелкую стружку что позволяет её легкий отвод. ййтр-. oDo (mm) 057 (Без регулировочной пластины) 062 (С регулировочной пластиной) Подача f ( mm/rev 0.08 0.13 0.08 0.13 SCM440 шДВР р К 1 с- О 'i t S45C ф) а - - с С 0 Качество отвода стружки не зависит от использования регулировочных пластин. Это гарантирует стабильную обработку в каждом диапазоне диаметров. Сверло TDX57-62F50-2.5 Скорость резания Vo 160 m/min Пластина XPMT08T308R-DJ Глубина H 70 mm Сплав AH725 отверстия Wet (Intrenal) Станок Vertical M C BT50 СОЖ V. У 11-5 Сверлильные инструменты
