Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

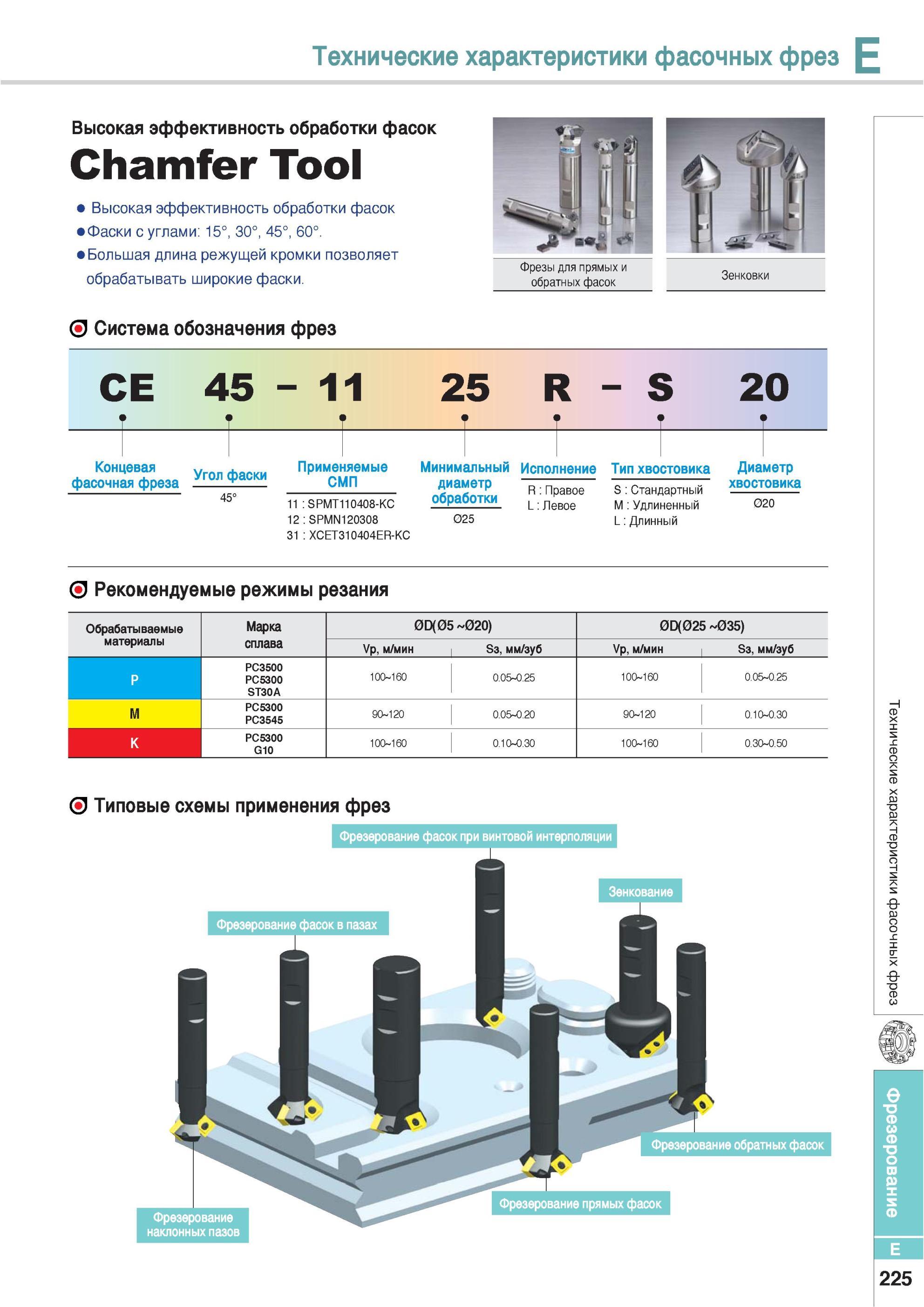

561 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.E225

561 Режущий инструмент Korloy Высокая эффективность обработки фасок Chamfer Tool Фаски с углами 15° 30° 45° 60° Большая длина режущей кромки позволяет обрабаты Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. E225

Режущий инструмент Korloy Высокая эффективность обработки фасок Chamfer Tool Фаски с углами 15° 30° 45° 60° Большая длина режущей кромки позволяет обрабаты

Режущий инструмент Korloy Высокая эффективность обработки фасок Chamfer Tool Фаски с углами 15° 30° 45° 60°. Большая длина режущей кромки позволяет обрабатывать широкие фаски. Система обозначения фрез Фрезы для прямых и обратных фасок Зенковки CE 45 11 25 R S 2Q Концевая Уголфаски фасонная фреза 45° Применяемые СМП 11 SPMT110408-KC 12 SPMN120308 31 XCET310404ER-KC Минимальный диаметр обработки 025 Исполнение Тип хвостовика R Правое L Левое S Стандартный M Удлиненный L Длинный Диаметр хвостовика 020 Рекомендуемые режимы резания Обрабатываемые материалы Марка сплава 0D(05 020) 0D(025 035) Vp м/мин S3 мм/зуб Vp м/мин S3 мм/зуб P PC3500 PC5300 ST30A 100 160 0.05 0.25 100 160 0.05 0.25 M PC5300 PC3545 90 120 0.05 0.20 90 120 0.10 0.30 K PC5300 G10 100 160 0.10 0.30 100 160 0.30 0.50 Типовые схемы применения фрез Фрезерование фасок при винтовой интерполяции Фрезерование обратных фасок Фрезерование наклонных пазов E 225 Фрезерование фасок в пазах Зенкование Фрезерование прямых фасок Технические характеристики фасочных фрез Высокая эффективность обработки фасок
