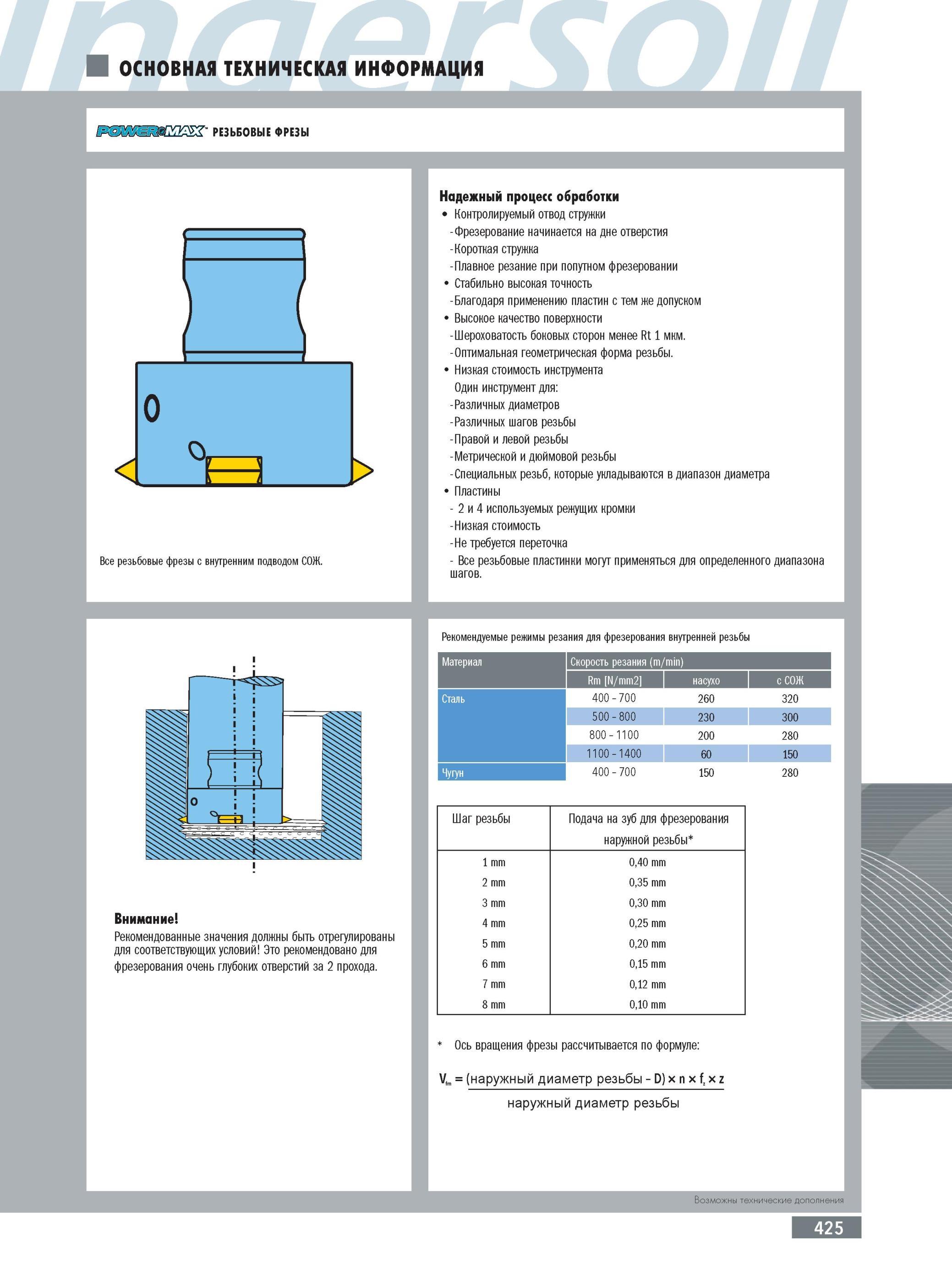

429 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.425

429 Режущий инструмент Ingersoll Техническая информация РЕЗЬБОВЫЕ ФРЕЗЫ Все резьбовые фрезы с внутренним подводом СОЖ Надежный процесс обработки Контролируемый отво Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр. 425

Режущий инструмент Ingersoll Техническая информация РЕЗЬБОВЫЕ ФРЕЗЫ Все резьбовые фрезы с внутренним подводом СОЖ Надежный процесс обработки Контролируемый отво

Режущий инструмент Ingersoll Техническая информация РЕЗЬБОВЫЕ ФРЕЗЫ Все резьбовые фрезы с внутренним подводом СОЖ. Надежный процесс обработки Контролируемый отвод стружки -Фрезерование начинается на дне отверстия -Короткая стружка -Плавное резание при попутном фрезеровании Стабильно высокая точность -Благодаря применению пластин с тем же допуском Высокое качество поверхности -Шероховатость боковых сторон менее Rt 1 мкм. -Оптимальная геометрическая форма резьбы. Низкая стоимость инструмента Один инструмент для -Различных диаметров -Различных шагов резьбы -Правой и левой резьбы -Метрической и дюймовой резьбы -Специальных резьб, которые укладываются в диапазон диаметра Пластины 2 и 4 используемых режущих кромки -Низкая стоимость -Не требуется переточка Все резьбовые пластинки могут применяться для определенного диапазона шагов. Внимание! Рекомендованные значения должны быть отрегулированы для соответствующих условий! Это рекомендовано для фрезерования очень глубоких отверстий за 2 прохода. Рекомендуемые режимы резания для фрезерования внутренней резьбы Материал Скорость резания (m/min) Rm N/mm2 насухо с СОЖ Сталь 400 700 260 320 500 800 230 300 800 1100 200 280 1100 1400 60 150 Чугун 400-700 150 280 Шаг резьбы Подача на зуб для фрезерования наружной резьбы 1 mm 0,40 mm 2 mm 0,35 mm 3 mm 0,30 mm 4 mm 0,25 mm 5 mm 0,20 mm 6 mm 0,15 mm 7 mm 0,12 mm 8 mm 0,10 mm Ось вращения фрезы рассчитывается по формуле Vfm = (наружный диаметр резьбы D) х n х fz х z наружный диаметр резьбы Возможны технические дополнения 425
