Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)

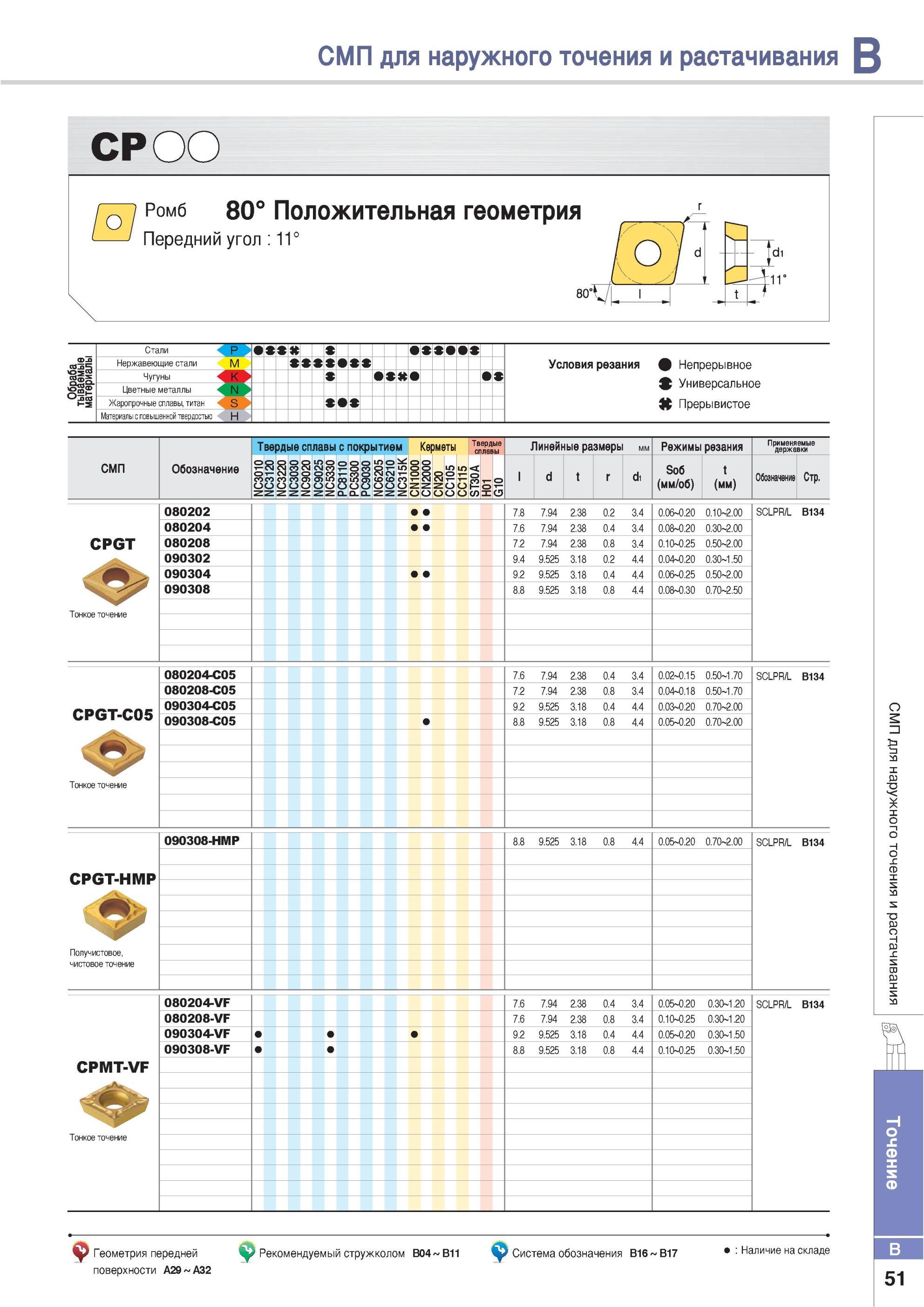

97 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.B51

97 Режущие сменные пластины Korloy для наружного точения и растачивания Ромб 80° Положительная геометрия Передний угол 11° Обрабатываемые материалы Условия ре Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. B51

Режущие сменные пластины Korloy для наружного точения и растачивания Ромб 80° Положительная геометрия Передний угол 11° Обрабатываемые материалы Условия ре

Режущие сменные пластины Korloy для наружного точения и растачивания Ромб 80° Положительная геометрия Передний угол 11° Обрабатываемые материалы Условия резания Непрерывное Универсальное Прерывистое СМП CPGT Тонкое точение CPGT-C05 Тонкое точение CPGT-HMP Получистовое чистовое точение CPMT-VF Тонкое точение Обозначение рдые сплавы с покрытием Керметы Тверд сплае ые о 5 Линейные размеры мм Режимы резания CC NN 20 C N S 8 CC NN о о> о 25 8 C N о 8 N 0 1 8 00 о S 8 (О о (О C N 15 CC NN 00 00 8 NN CC 5 р о S d t r d So6 (мм/об) t 080202 7.8 7.94 2.38 0.2 3.4 0.06-0.20 0.10-2.00 080204 7.6 7.94 2.38 0.4 3.4 0.08-0.20 0.30-2.00 080208 7.2 7.94 2.38 0.8 3.4 0.10-0.25 0.50-2.00 090302 9.4 9.525 3.18 0.2 4.4 0.04-0.20 0.30-1.50 090304 9.2 9.525 3.18 0.4 4.4 0.06-0.25 0.50-2.00 090308 8.8 9.525 3.18 0.8 4.4 0.08-0.30 0.70-2.50 080204-C05 7.6 7.94 2.38 0.4 3.4 0.02-0.15 0.50-1.70 080208-C05 7.2 7.94 2.38 0.8 3.4 0.04-0.18 0.50-1.70 090304-C05 9.2 9.525 3.18 0.4 4.4 0.03-0.20 0.70-2.00 090308-C05 8.8 9.525 3.18 0.8 4.4 0.05-0.20 0.70-2.00 090308-HMP 8.8 9.525 3.18 0.8 4.4 0.05-0.20 0.70-2.00 080204-VF 7.6 7.94 2.38 0.4 3.4 0.05-0.20 0.30-1.20 080208-VF 7.6 7.94 2.38 0.8 3.4 0.10-0.25 0.30-1.20 090304-VF 9.2 9.525 3.18 0.4 4.4 0.05-0.20 0.30-1.50 090308-VF 8.8 9.525 3.18 0.8 4.4 0.10-0.25 0.30-1.50 Применяемые державки Обозначение Стр. SCLPR/L B134 SCLPR/L B134 SCLPR/L B134 SCLPR/L B134 0 =1 х м тз 0 ЦЗ 0 S 1 „У Геометрия передней поверхности A29 A32 Рекомендуемый стружколом B04 B11 Система обозначения B16 B17 Наличие на складе 51 B NC3010 NC3120 NC3220 NC3030 NC9020 NC9025 NC5330 PC8110 PC5300 PC9030 NC6205 NC6210 NC315K CN1000 CN2000 CN20 CC105 CC115 ST30A H01 G10 Стали р Нержавеющие стали M Чугуны K Цветные металлы N Жаропрочные сплавы титан S Материалы с повышенной твердостью
