Режимы резания зависят от состояния оборудования, от стратегии обработки, а также от изношенности режущей кромки

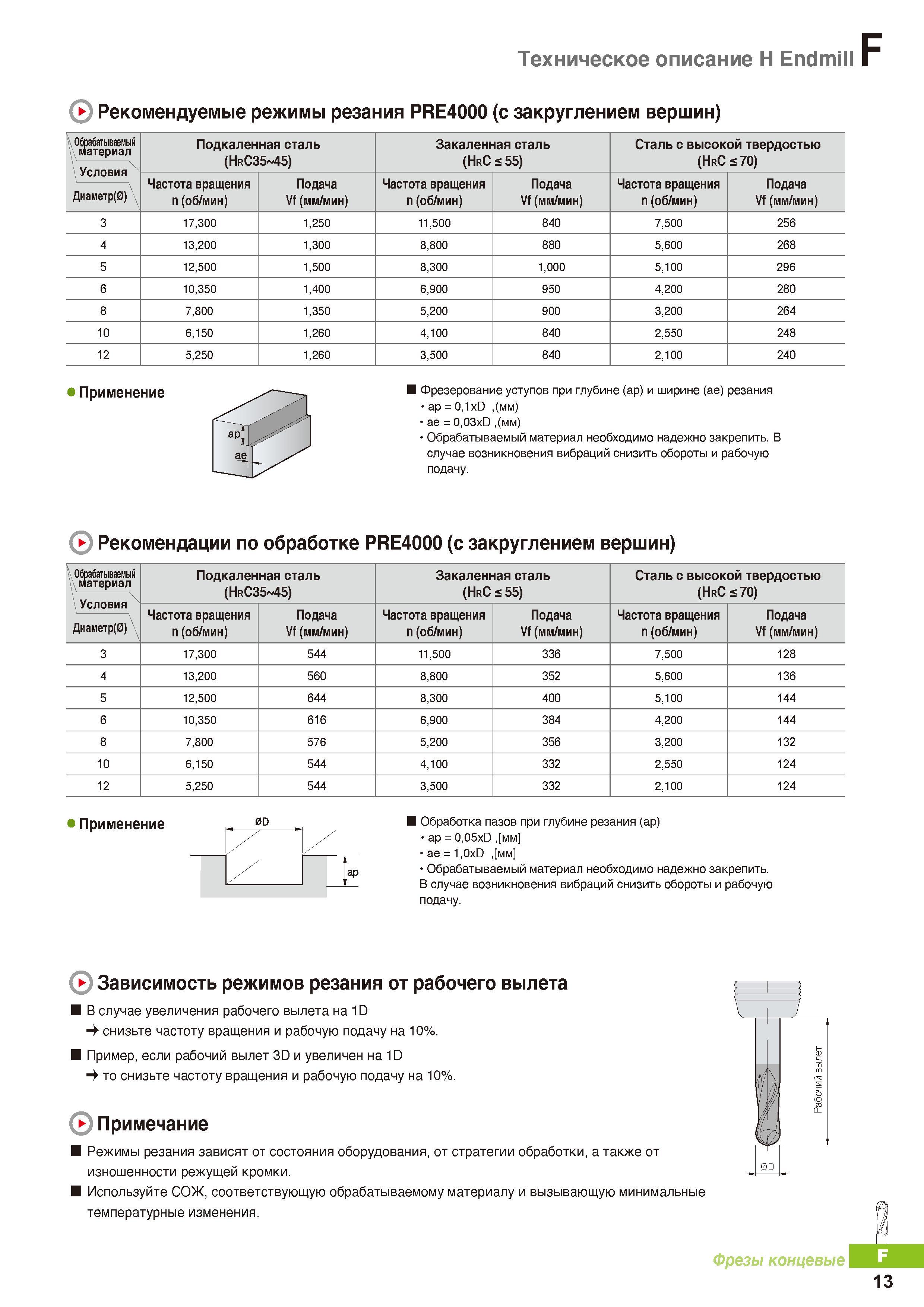

736 Каталог KORLOY 2016 Металлорежущий инструмент и станочная оснастка Стр.F13

736 Режимы резания зависят от состояния оборудования, от стратегии обработки, а также от изношенности режущей кромки Каталог KORLOY 2016 Металлорежущий инструмент и инструментальная оснастка для токарных фрезерных резьбонарезных сверлильных расточных технологических операций на станках Стр. F13

Режимы резания зависят от состояния оборудования, от стратегии обработки, а также от изношенности режущей кромки

Режимы резания зависят от состояния оборудования, от стратегии обработки, а также от изношенности режущей кромки _ Используйте СОЖ, соответствующую обрабатываемому материалу и вызывающую минимальные температурные изменения. Фрезы концевые J. 13 Техническое описание Н Endmill F ( Рекомендуемые режимы резания PRE4000 (с закруглением вершин) V, Обрабатываемый материал Условия Подкаленная сталь (HrC35 45) Закаленная сталь (HrC < 55) Сталь с высокой твердостью (HrC < 70) Частота вращения (об/мин) Подача Vf (мм/мин) Частота вращения (об/мин) Подача Vf (мм/мин) Частота вращения (об/мин) Подача Vf (мм/мин) Диаметр(0) 3 17,300 1,250 11,500 840 7,500 256 4 13,200 1,300 8,800 880 5,600 268 5 12,500 1,500 8,300 1,000 5,100 296 6 10,350 1,400 6,900 950 4,200 280 8 7,800 1,350 5,200 900 3,200 264 10 6,150 1,260 4,100 840 2,550 248 12 5,250 1,260 3,500 840 2,100 240 Применение Фрезерование уступов при глубине (ар) и ширине (ае) резания ар = 0,1xD ,(мм) ае = 0,03xD ,(мм) Обрабатываемый материал необходимо надежно закрепить. В случае возникновения вибраций снизить обороты и рабочую подачу. 0 Рекомендации по обработке PRE4000 (с закруглением вершин) V Обрабатываемый материал Условия Диаметр(0) Подкаленная сталь (HrC35 45) Закаленная сталь (HrC < 55) Сталь с высокой твердостью (HrC < 70) Частота вращения (об/мин) Подача Vf (мм/мин) Частота вращения (об/мин) Подача Vf (мм/мин) Частота вращения (об/мин) Подача Vf (мм/мин) 3 17,300 544 11,500 336 7,500 128 4 13,200 560 8,800 352 5,600 136 5 12,500 644 8,300 400 5,100 144 6 10,350 616 6,900 384 4,200 144 8 7,800 576 5,200 356 3,200 132 10 6,150 544 4,100 332 2,550 124 12 5,250 544 3,500 332 2,100 124 Обработка пазов при глубине резания (ар) ар = 0,05xD мм ае = 1,0xD мм Обрабатываемый материал необходимо надежно закрепить. В случае возникновения вибраций снизить обороты и рабочую подачу. Применение 0D Jap ( Зависимость режимов резания от рабочего вылета В случае увеличения рабочего вылета на 1D снизьте частоту вращения и рабочую подачу на 10%. Пример, если рабочий вылет 3D и увеличен на 1D то снизьте частоту вращения и рабочую подачу на 10%. Примечание
