Режимы резания Walter при токарной обработке твердосплавными пластинами без задних углов Рекомендации компании-производителя для основных групп материалов

Режимы резания Walter при токарной обработке твердосплавными пластинами без задних углов Рекомендации компании-производителя для основных групп материалов

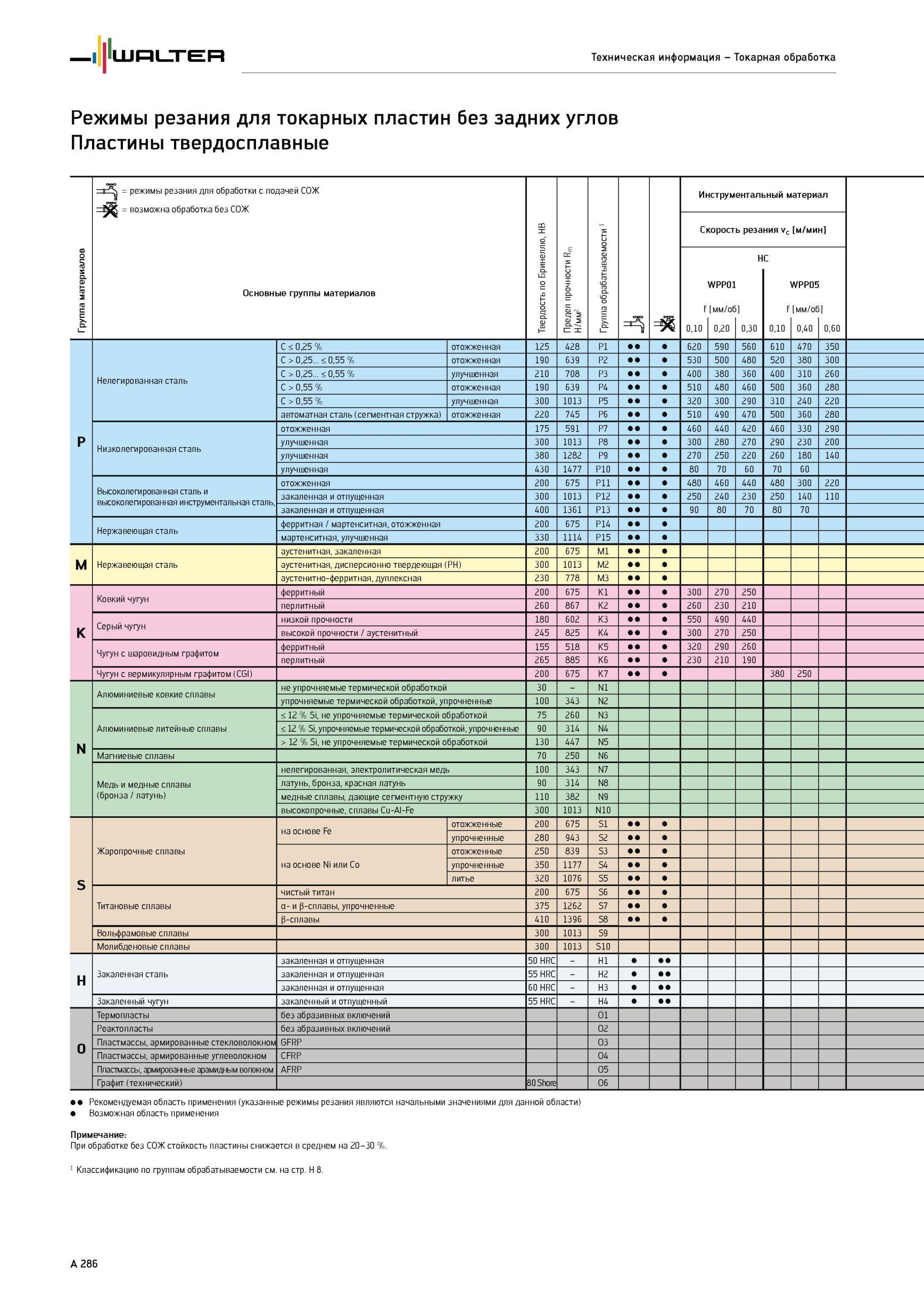

Режимы резания Walter при токарной обработке твердосплавными пластинами без задних углов Рекомендации компании-производителя для основных групп материалов _ Группа обрабатываемости 1 = 3 Ин С f 0,10 струм орост WPP01 мм/об 0,20 ентал ь реза H 0,30 эный м ния vc C f 0,10 атери м/ми WPP05 мм/об 0,40 ал н 0,60 р Нелегированная сталь C < 0,25 % отожженная 125 428 P1 620 590 560 610 470 350 C > 0,25... < 0,55 % отожженная 190 639 P2 530 500 480 520 380 300 C > 0,25... < 0,55 % улучшенная 210 708 P3 400 380 360 400 310 260 C > 0,55 % отожженная 190 639 P4 510 480 460 500 360 280 C > 0,55 % улучшенная 300 1013 P5 320 300 290 310 240 220 автоматная сталь (сегментная стружка) отожженная 220 745 P6 510 490 470 500 360 280 Низколегированная сталь отожженная 175 591 P7 460 440 420 460 330 290 улучшенная 300 1013 P8 300 280 270 290 230 200 улучшенная 380 1282 P9 270 250 220 260 180 140 улучшенная 430 1477 P10 80 70 60 70 60 Высоколегированная сталь и высоколегированная инструментальная сталь, отожженная 200 675 P11 480 460 440 480 300 220 закаленная и отпущенная 300 1013 P12 250 240 230 250 140 110 закаленная и отпущенная 400 1361 P13 90 80 70 80 70 Нержавеющая сталь ферритная / мартенситная, отожженная 200 675 P14 мартенситная, улучшенная 330 1114 P15 M Нержавеющая сталь аустенитная, закаленная 200 675 M1 аустенитная, дисперсионно твердеющая (PH) 300 1013 M2 аустенитно-ферритная, дуплексная 230 778 M3 K Ковкий чугун ферритный 200 675 K1 300 270 250 перлитный 260 867 K2 260 230 210 Серый чугун низкой прочности 180 602 K3 550 490 440 высокой прочности / аустенитный 245 825 K4 300 270 250 Чугун с шаровидным графитом ферритный 155 518 K5 320 290 260 перлитный 265 885 K6 230 210 190 Чугун с вермикулярным графитом (CGI) 200 675 K7 380 250 N Алюминиевые ковкие сплавы не упрочняемые термической обработкой 30 - N1 упрочняемые термической обработкой, упрочненные 100 343 N2 Алюминиевые литейные сплавы < 12 % Si, не упрочняемые термической обработкой 75 260 N3 < 12 % Si, упрочняемые термической обработкой, упрочненные 90 314 N4 > 12 % Si, не упрочняемые термической обработкой 130 447 N5 Магниевые сплавы 70 250 N6 Медь и медные сплавы (бронза / латунь) нелегированная,электролитическая медь 100 343 N7 латунь, бронза, красная латунь 90 314 N8 медные сплавы, дающие сегментную стружку 110 382 N9 высокопрочные, сплавы Cu-Al-Fe 300 1013 N10 S Жаропрочные сплавы на основе Fe отожженные 200 675 S1 упрочненные 280 943 S2 на основе Ni или Co отожженные 250 839 S3 упрочненные 350 1177 S4 литье 320 1076 S5 Титановые сплавы чистый титан 200 675 S6 а- и в-сплавы, упрочненные 375 1262 S7 в-сплавы 410 1396 S8 Вольфрамовые сплавы 300 1013 S9 Молибденовые сплавы 300 1013 S10 H Закаленная сталь закаленная и отпущенная 50 HRC - H1 закаленная и отпущенная 55 HRC - H2 закаленная и отпущенная 60 HRC - H3 Закаленный чугун закаленный и отпущенный 55 HRC - H4 O Термопласты без абразивных включений O1 Реактопласты без абразивных включений O2 Пластмассы, армированные стекловолокном GFRP O3 Пластмассы, армированные углеволокном CFRP O4 Пластмассы, армированные арамидным волокном AFRP O5 Графит (технический) 80 Shore O6 Рекомендуемая область применения (указанные режимы резания являются начальными значениями для данной области) Возможная область применения Примечание: При обработке без СОЖ стойкость пластины снижается в среднем на 20-30 %. 1 Классификацию по группам обрабатываемости см. на стр. H 8. A 286 Твердость по Бринеллю, HB Предел прочности Rm Н/мм2 Группа обрабатываемости 1 Инструментальный материал Скорость резания vc м/мин Режимы резания Walter при токарной обработке твердосплавными пластинами без задних углов Рекомендации компании-производителя для основных групп материалов Техническая информация - Токарная обработка Режимы резания для токарных пластин без задних углов Пластины твердосплавные Группа материалов = режимы резания для обработки с подачей СОЖ = возможна обработка без СОЖ Основные группы материалов Твердость по Бринеллю, HB Е СС ос н X о =: "ч 2 ре/м С
