Режимы резания Sandvik Coromant при точении Рекомендуемая скорость резания Метрические значения Рекомендации относятся к мехобработке с СОЖ

Режимы резания Sandvik Coromant при точении Рекомендуемая скорость резания Метрические значения Рекомендации относятся к мехобработке с СОЖ

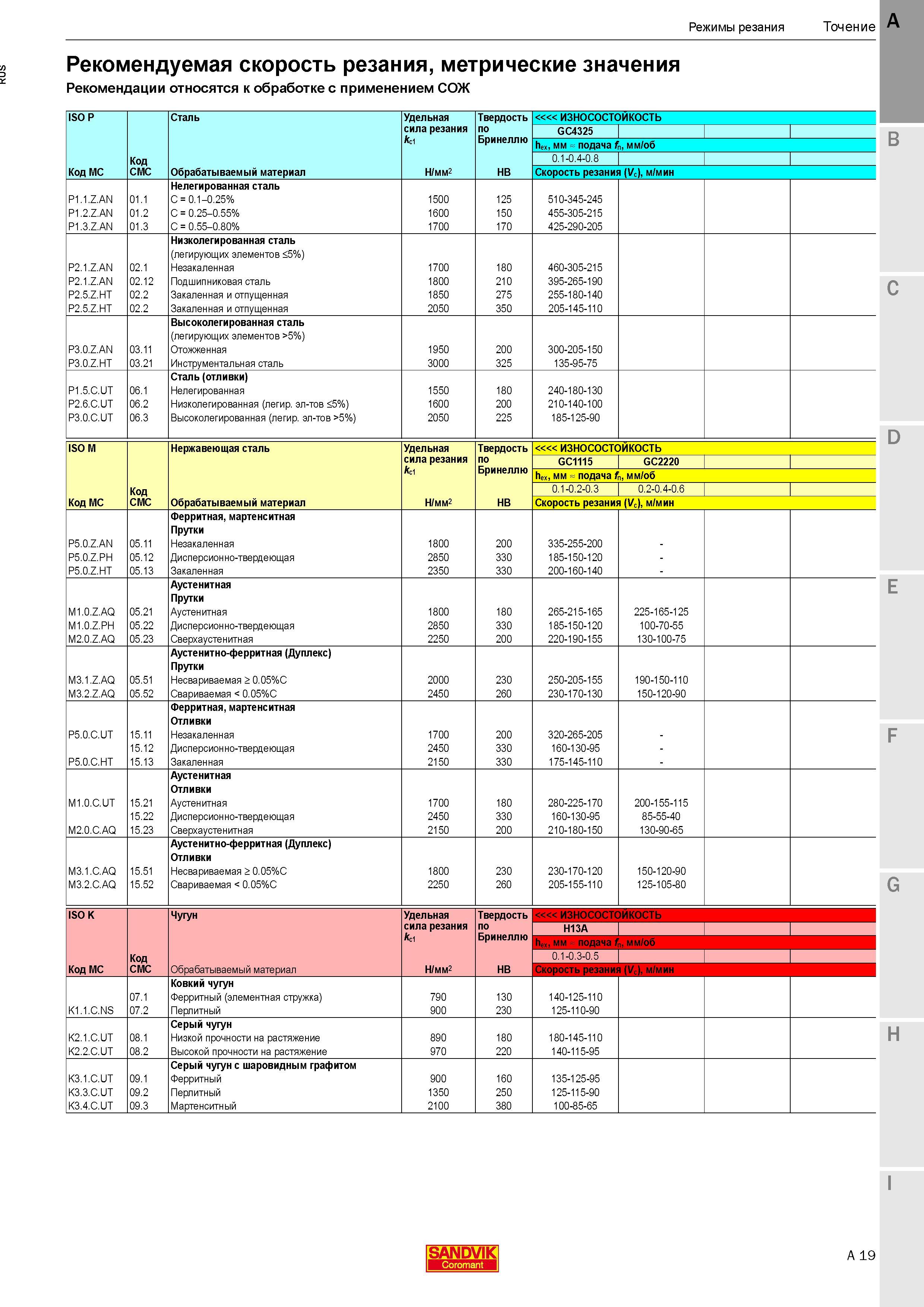

Режимы резания Sandvik Coromant при точении Рекомендуемая скорость резания Метрические значения Рекомендации относятся к мехобработке с СОЖ _ Группы обрабатываемых материалов по ISO P Сталь Удельная Твердость ИЗНОСОСТОЙКОСТЬ сила резания kc1 по Бринеллю GC4325 hex, мм подача fn, мм/об Код 0.1-0.4-0.8 Код MC CMC Обрабатываемый материал Н/мм2 HB Скорость резания (Vc), м/мин P1.1.Z.AN P1.2.Z.AN P1.3.Z.AN 01.1 01.2 01.3 Нелегированная сталь C = 0.1-0.25% C = 0.25-0.55% C = 0.55-0.80% 1500 1600 1700 125 150 170 510-345-245 455-305-215 425-290-205 P2.1.Z.AN P2.1.Z.AN P2.5.Z.HT P2.5.Z.HT 02.1 02.12 02.2 02.2 Низколегированная сталь (легирующих элементов <5%) Незакаленная Подшипниковая сталь Закаленная и отпущенная Закаленная и отпущенная 1700 1800 1850 2050 180 210 275 350 460-305-215 395-265-190 255-180-140 205-145-110 P3.0.Z.AN P3.0.Z.HT 03.11 03.21 Высоколегированная сталь (легирующих элементов >5%) Отожженная Инструментальная сталь 1950 3000 200 325 300-205-150 135-95-75 P1.5.C.UT P2.6.C.UT P3.0.C.UT 06.1 06.2 06.3 Сталь (отливки) Нелегированная Низколегированная (легир. эл-тов <5%) Высоколегированная (легир. эл-тов >5%) 1550 1600 2050 180 200 225 240-180-130 210-140-100 185-125-90 ISO M Нержавеющая сталь Удельная Твердость ИЗНОСОСТОЙКОСТЬ сила резания kc1 по Бринеллю GC1115 GC2220 hex, мм подача /ъ, мм/об Код 0.1-0.2-0.3 0.2-0.4-0.6 Код MC CMC Обрабатываемый материал Н/мм2 HB Скорость резания (Vc), м/мин P5.0.Z.AN P5.0.Z.PH P5.0.Z.HT 05.11 05.12 05.13 Ферритная, мартенситная Прутки Незакаленная Дисперсионно-твердеющая Закаленная 1800 2850 2350 200 330 330 335-255-200 185-150-120 200-160-140 - M1.0.Z.AQ M1.0.Z.PH M2.0.Z.AQ 05.21 05.22 05.23 Аустенитная Прутки Аустенитная Дисперсионно-твердеющая Сверхаустенитная 1800 2850 2250 180 330 200 265-215-165 185-150-120 220-190-155 225-165-125 100-70-55 130-100-75 M3.1.Z.AQ M3.2.Z.AQ 05.51 05.52 Аустенитно-ферритная (Дуплекс) Прутки Несвариваемая > 0.05%C Свариваемая < 0.05%C 2000 2450 230 260 250-205-155 230-170-130 190-150-110 150-120-90 P5.0.C.UT P5.0.C.HT 15.11 15.12 15.13 Ферритная, мартенситная Отливки Незакаленная Дисперсионно-твердеющая Закаленная 1700 2450 2150 200 330 330 320-265-205 160-130-95 175-145-110 - M1.0.C.UT M2.0.C.AQ 15.21 15.22 15.23 Аустенитная Отливки Аустенитная Дисперсионно-твердеющая Сверхаустенитная 1700 2450 2150 180 330 200 280-225-170 160-130-95 210-180-150 200-155-115 85-55-40 130-90-65 M3.1.C.AQ M3.2.C.AQ 15.51 15.52 Аустенитно-ферритная (Дуплекс) Отливки Несвариваемая > 0.05%C Свариваемая < 0.05%C 1800 2250 230 260 230-170-120 205-155-110 150-120-90 125-105-80 ISO K Чугун Удельная Твердость ИЗНОСОСТОЙКОСТЬ сила резания kc1 по Бринеллю H13A 1 1 1 hex, мм подача n, мм/об Код 0.1-0.3-0.5 Код MC CMC Обрабатываемый материал Н/мм2 HB Скорость резания (Vc), м/мин K1.1.C.NS 07.1 07.2 Ковкий чугун Ферритный (элементная стружка) Перлитный 790 900 130 230 140-125-110 125-110-90 K2.1.C.UT K2.2.C.UT 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 890 970 180 220 180-145-110 140-115-95 TTT 3 3 3 odd cd r cdcdcd KKK 09.1 09.2 09.3 Серый чугун с шаровидным графитом Ферритный Перлитный Мартенситный 900 1350 2100 160 250 380 135-125-95 125-115-90 100-85-65 B C D E F G H SANDVIK Coromant I A 19 применением
