HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Режимы резания при фрезеровании уступов Если ширина резания ae (радиальная глубина резания) при фрезеровании уступов меньше, чем половина

524 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.496

524 Режимы резания при фрезеровании уступов Если ширина резания ae (радиальная глубина резания) при фрезеровании уступов меньше, чем половина Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 496

Режимы резания при фрезеровании уступов Если ширина резания ae (радиальная глубина резания) при фрезеровании уступов меньше, чем половина

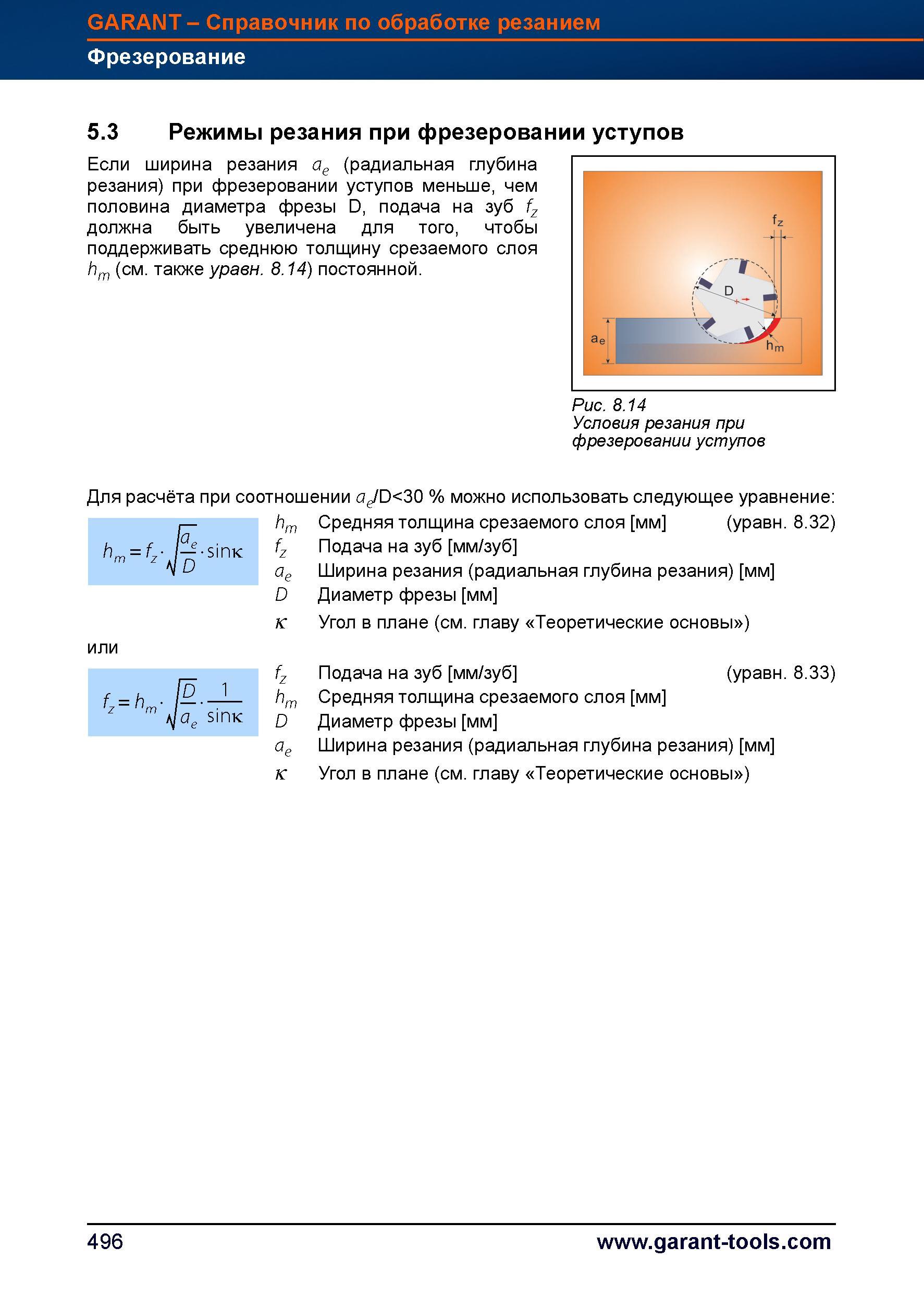

Режимы резания при фрезеровании уступов Если ширина резания ae (радиальная глубина резания) при фрезеровании уступов меньше, чем половина диаметра фрезы D, подача на зуб fz должна быть увеличена для того, чтобы поддерживать среднюю толщину срезаемого слоя hm (см. также уравн. 8.14) постоянной. Рис. 8.14 Условия резания при фрезеровании уступов Для расчёта при соотношении ae/D<30 % можно использовать следующее уравнение (уравн. 8.32) hm = fz ae . Б1ПК D или fz = hm ‘J D. л- ae sin- hm fz ae D К z hm D ae Средняя толщина срезаемого слоя мм Подача на зуб мм/зуб Ширина резания (радиальная глубина резания) мм Диаметр фрезы мм Угол в плане (см. главу Теоретические основы ) Подача на зуб мм/зуб Средняя толщина срезаемого слоя мм Диаметр фрезы мм Ширина резания (радиальная глубина резания) мм Угол в плане (см. главу Теоретические основы ) (уравн. 8.33) К 496 GARANT - Справочник по обработке резанием Фрезерование 5.3
