Обновлено 2020-03-23 20:57:02

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

MITSUBISHI | Каталог MITSUBISHI 2014 Металлорежущий инструмент (Всего 1352 стр.)

Режимы резания Mitsubishi при фрезеровании монолитными концевыми фрезами

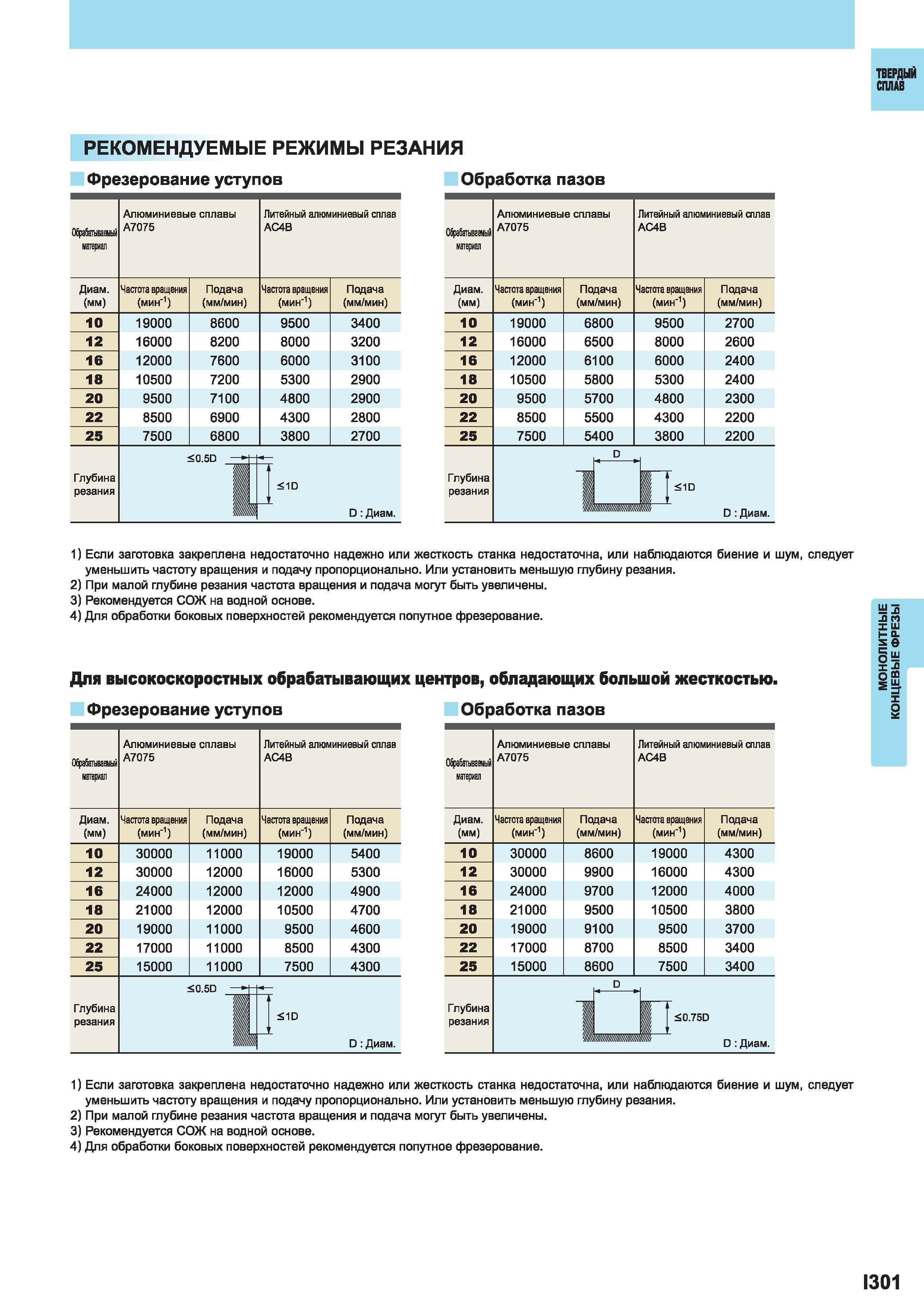

861 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.I301

861 Режимы резания Mitsubishi при фрезеровании монолитными концевыми фрезами Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. I301

Режимы резания Mitsubishi при фрезеровании монолитными концевыми фрезами

Режимы резания Mitsubishi при фрезеровании монолитными концевыми фрезами _ Фрезерование уступов Обрабатываемый материал Алюминиевые сплавы А7075 Литейный алюминиевый сплав АС4В Диаметр (мм) Твердый сплав Рекомендуемые режимы резания Частота вращения (мин-1) Подача (мм/мин) 10 19000 8600 9500 3400 12 16000 8200 8000 3200 16 12000 7600 6000 3100 18 10500 7200 5300 2900 20 9500 7100 4800 2900 22 8500 6900 4300 2800 25 7500 6800 3800 2700 Глубина резания 0 5D Н D Диаметр 1 Ih 1D Обработка пазов материал Глубина резания Алюминиевые сплавы А7075 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 10 19000 6800 9500 2700 12 16000 6500 8000 2600 16 12000 6100 6000 2400 18 10500 5800 5300 2400 20 9500 5700 4800 2300 22 8500 5500 4300 2200 25 7500 5400 3800 2200 Литейный алюминиевый стлав АС4В 1D D Диаметр 1) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально. Или установить меньшую глубину резания. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) Рекомендуется СОЖ на водной основе. 4) Для обработки боковых поверхностей рекомендуется попутное фрезерование. Для высокоскоростных обрабатывающих центров обладающих большой жесткостью. Фрезерование уступов Обработка пазов Обрабатываемый материал Алюминиевые сплавы А7075 Литейный алюминиевый стлав АС4В Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 10 30000 8600 19000 4300 12 30000 9900 16000 4300 16 24000 9700 12000 4000 18 21000 9500 10500 3800 20 19000 9100 9500 3700 22 17000 8700 8500 3400 25 15000 8600 7500 3400 Глубина резания D D Диаметр i 0.75 Обрабатываемый материал Алюминиевые сплавы А7075 Литейный алюминиевый сплав АС4В Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 10 30000 11000 19000 5400 12 30000 12000 16000 5300 16 24000 12000 12000 4900 18 21000 12000 10500 4700 20 19000 11000 9500 4600 22 17000 11000 8500 4300 25 15000 11000 7500 4300 Глубина резания 0.5D 1 1 1D D Диаметр 1) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна или наблюдаются биение и шум следует уменьшить частоту вращения и подачу пропорционально. Или установить меньшую глубину резания. 2) При малой глубине резания частота вращения и подача могут быть увеличены. 3) Рекомендуется СОЖ на водной основе. 4) Для обработки боковых поверхностей рекомендуется попутное фрезерование. 1301 Монолитные концевые фрезы
