HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Режимы и физические параметры процесса резания фрезеровании, а также силы и потребляемая мощность Скорость резания Vc частота вращения n с

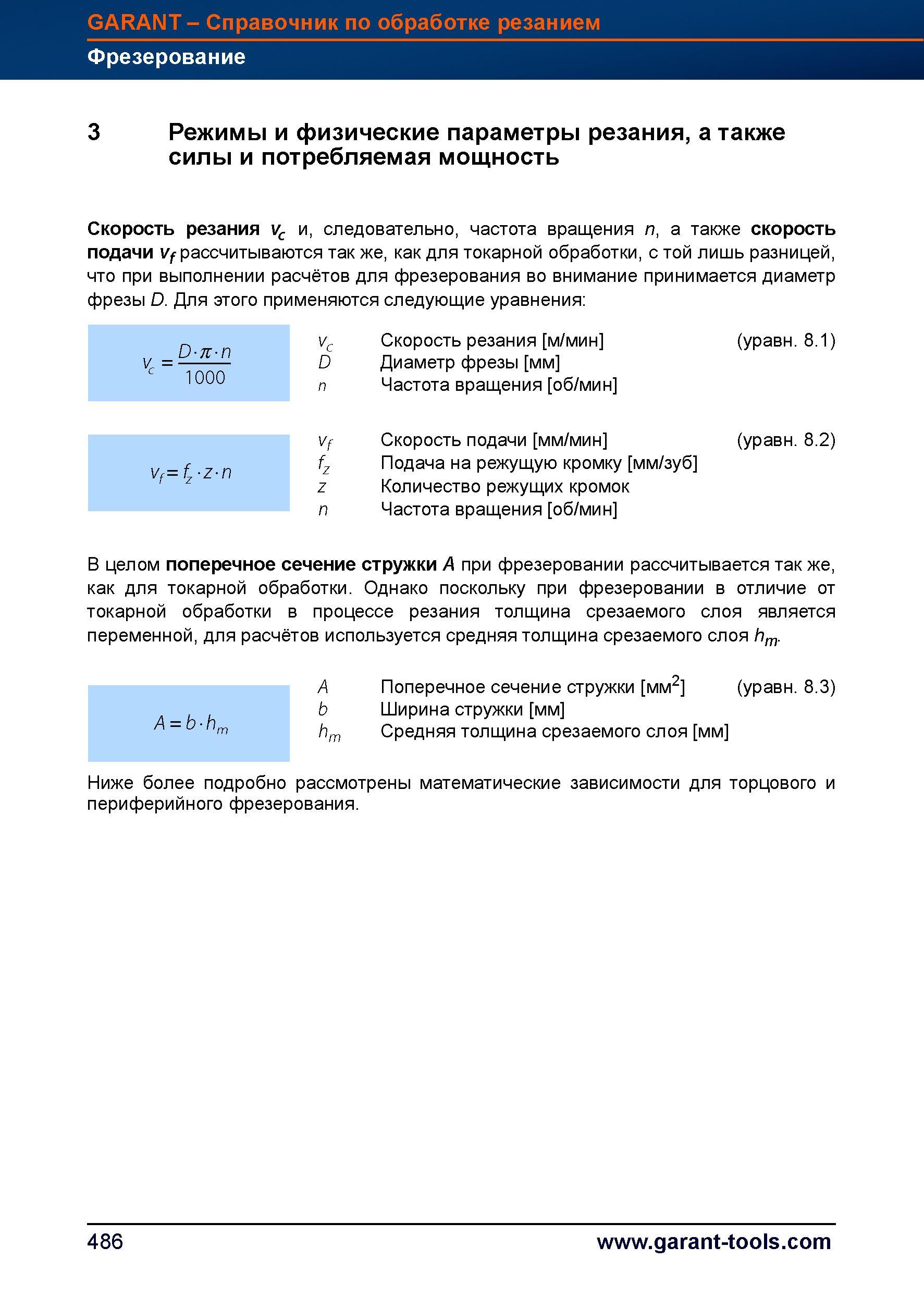

514 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.486

514 Режимы и физические параметры процесса резания фрезеровании, а также силы и потребляемая мощность Скорость резания Vc частота вращения n с Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 486

Режимы и физические параметры процесса резания фрезеровании, а также силы и потребляемая мощность Скорость резания Vc частота вращения n с

Режимы и физические параметры процесса резания фрезеровании, а также силы и потребляемая мощность Скорость резания Vc частота вращения n скорость подачи Vf рассчитываются так же, как для токарной обработки, с той лишь разницей, что при выполнении расчётов для фрезерования во внимание принимается диаметр фрезы D. Для этого применяются следующие уравнения Vc Скорость резания м/мин (уравн. 8.1) D Диаметр фрезы мм n Частота вращения об/мин Vf Скорость подачи мм/мин (уравн. 8.2) fz Подача на режущую кромку мм/зуб z Количество режущих кромок n Частота вращения об/мин В целом поперечное сечение стружки A при фрезеровании рассчитывается так же, как для токарной обработки. Однако поскольку при фрезеровании в отличие от токарной обработки в процессе резания толщина срезаемого слоя является переменной, для расчётов используется средняя толщина срезаемого слоя hm A Поперечное сечение стружки мм2 (уравн. 8.3) b Ширина стружки мм hm Средняя толщина срезаемого слоя мм Ниже более подробно рассмотрены математические зависимости для торцового и периферийного фрезерования. vf = fz z . D n n 1000 486 GARANT - Справочник по обработке резанием Фрезерование
