Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

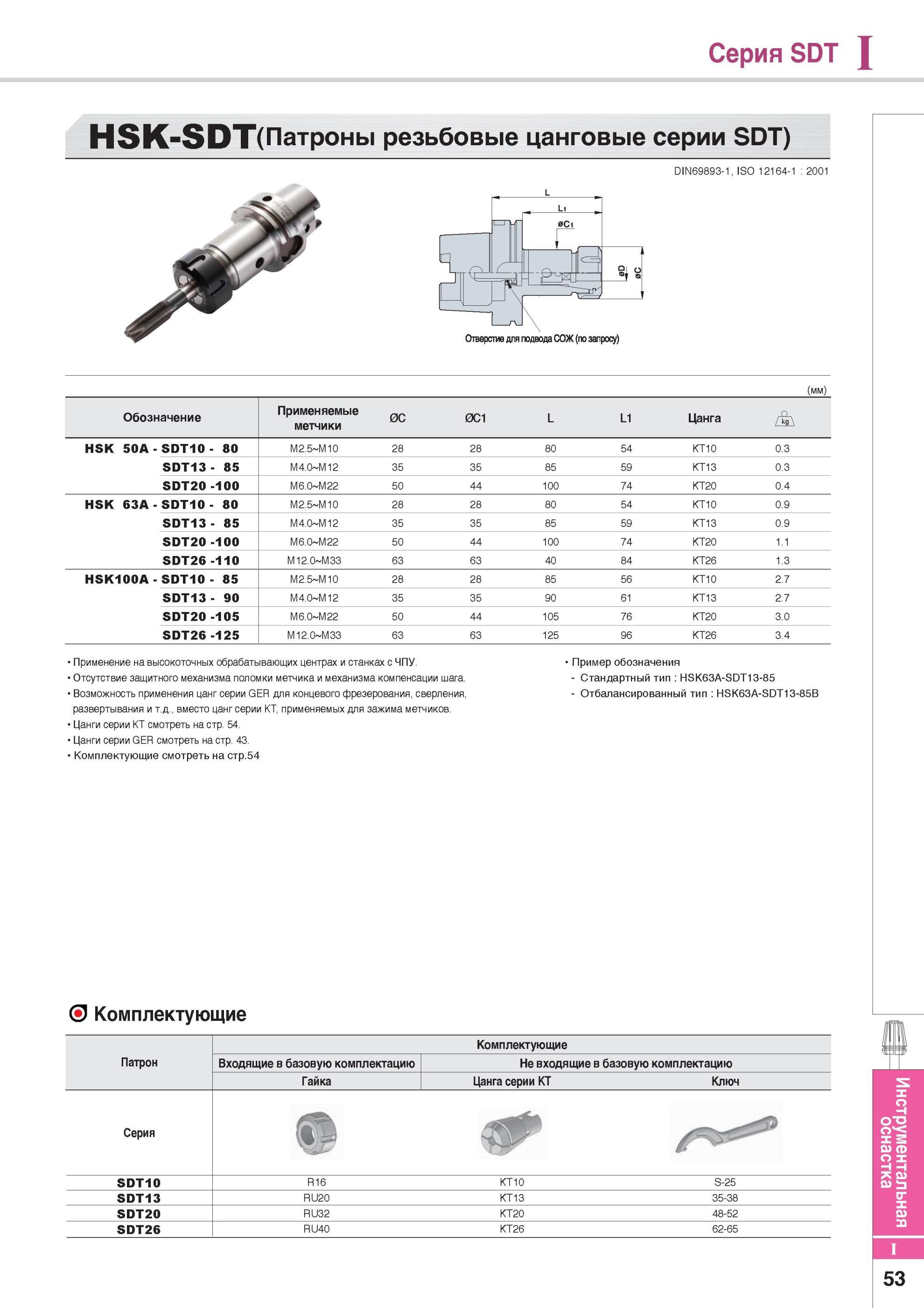

863 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.I53

863 резьбовые цанговые серии SDT) Вспомогательный инструмент Korloy для металлорежущих станков DIN69893-1, ISO 12164-1 2001 (мм) Обозначение Применяемые метчик Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. I53

резьбовые цанговые серии SDT) Вспомогательный инструмент Korloy для металлорежущих станков DIN69893-1, ISO 12164-1 2001 (мм) Обозначение Применяемые метчик

резьбовые цанговые серии SDT) Вспомогательный инструмент Korloy для металлорежущих станков DIN69893-1, ISO 12164-1 2001 (мм) Обозначение Применяемые метчики 0C 0C1 L L1 Цанга А HSK 50A - SDT10 - 80 M2.5 M10 28 28 80 54 KT10 0.3 SDT13 - 85 M4.0 M12 35 35 85 59 KT13 0.3 SDT20 -100 M6.0 M22 50 44 100 74 KT20 0.4 HSK 63A - SDT10 - 80 M2.5 M10 28 28 80 54 KT10 0.9 SDT13 - 85 M4.0 M12 35 35 85 59 KT13 0.9 SDT20 -100 M6.0 M22 50 44 100 74 KT20 1.1 SDT26 -110 M12.0 M33 63 63 40 84 KT26 1.3 HSK100A - SDT10 - 85 M2.5 M10 28 28 85 56 KT10 2.7 SDT13 - 90 M4.0 M12 35 35 90 61 KT13 2.7 SDT20 -105 M6.0 M22 50 44 105 76 KT20 3.0 SDT26 -125 M12.0 M33 63 63 125 96 KT26 3.4 Применение на высокоточных обрабатывающих центрах и станках с ЧПУ. Отсутствие защитного механизма поломки метчика и механизма компенсации шага. Возможность применения цанг серии GER для концевого фрезерования, сверления, развертывания и т.д., вместо цанг серии KT, применяемых для зажима метчиков. Цанги серии KT смотреть на стр. 54. Цанги серии GER смотреть на стр. 43. Комплектующие смотреть на стр.54 Пример обозначения - Стандартный тип HSK63A-SDT13-85 - Отбалансированный тип HSK63A-SDT13-85B О Комплектующие Комплектующие Патрон Входящие в базовую комплектацию Не входящие в базовую комплектацию Гайка Цанга серии KT Ключ Серия SDT10 R16 KT10 S-25 SDT13 RU20 KT13 35-38 SDT20 RU32 KT20 48-52 SDT26 RU40 KT26 62-65 Инструментальная оснастка 53 Отверстие для подвода СОЖ (по запросу) Серия SDT HS SDT nG .
