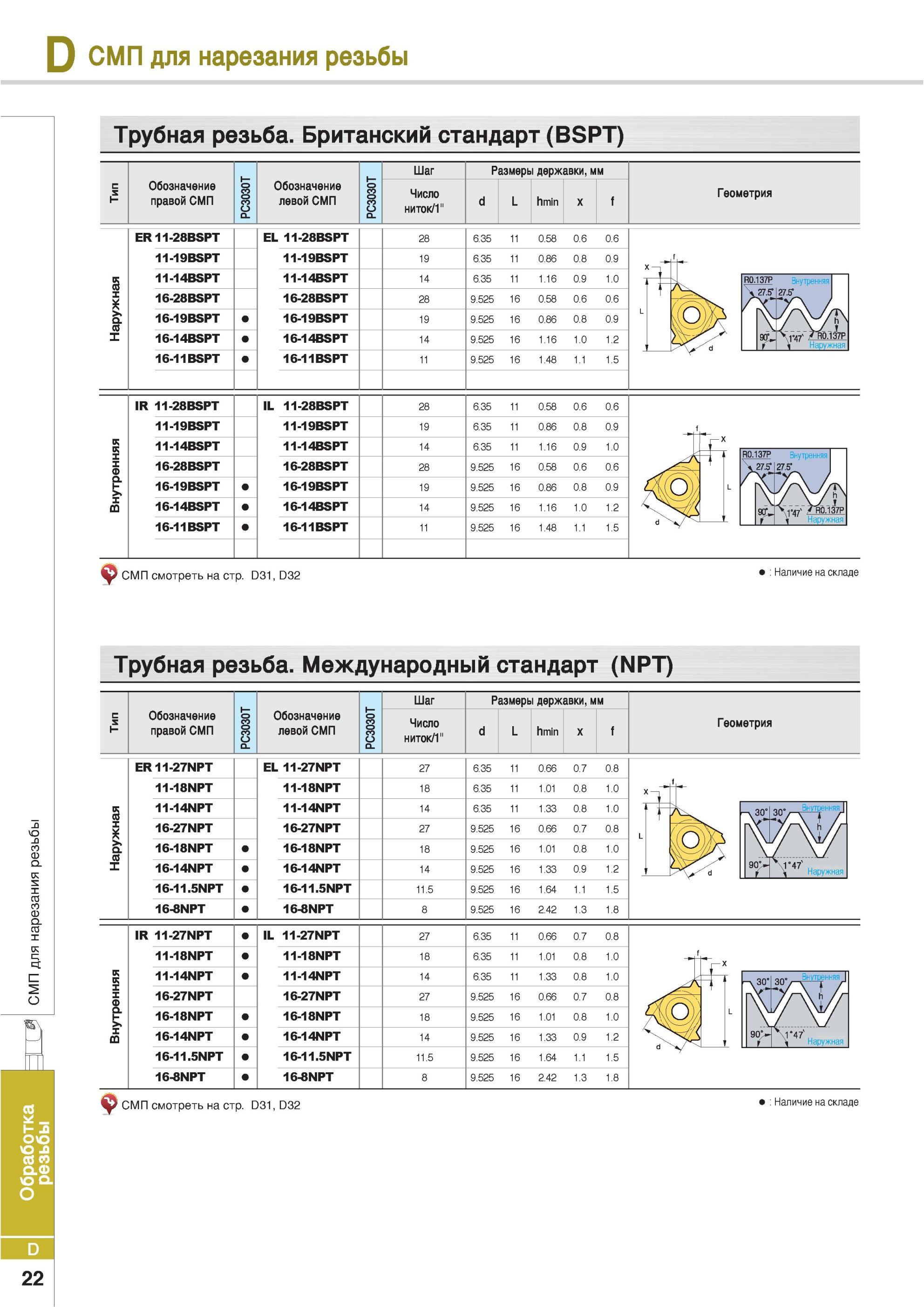

296 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.D22

296 Резьбовые сменные режущие пластины Korloy для нарезания резьбы Трубная резьба Британский стандарт (BSPT) Обозначение правой СМП PC3030T Обозначение левой С Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D22

Резьбовые сменные режущие пластины Korloy для нарезания резьбы Трубная резьба Британский стандарт (BSPT) Обозначение правой СМП PC3030T Обозначение левой С

Резьбовые сменные режущие пластины Korloy для нарезания резьбы Трубная резьба Британский стандарт (BSPT) Обозначение правой СМП PC3030T Обозначение левой СМП PC3030T Шаг Размеры державки мм Число ниток/1" d L hmin x f ER11-28BSPT EL 11-28BSPT 28 6.35 11 0.58 0.6 0.6 11-19BSPT 11-19BSPT 19 6.35 11 0.86 0.8 0.9 11-14BSPT 11-14BSPT 14 6.35 11 1.16 0.9 1.0 16-28BSPT 16-28BSPT 28 9.525 16 0.58 0.6 0.6 16-19BSPT 16-19BSPT 19 9.525 16 0.86 0.8 0.9 16-14BSPT 16-14BSPT 14 9.525 16 1.16 1.0 1.2 16-11BSPT 16-11BSPT 11 9.525 16 1.48 1.1 1.5 IR 11-28BSPT IL 11-28BSPT 28 6.35 11 0.58 0.6 0.6 11-19BSPT 11-19BSPT 19 6.35 11 0.86 0.8 0.9 11-14BSPT 11-14BSPT 14 6.35 11 1.16 0.9 1.0 16-28BSPT 16-28BSPT 28 9.525 16 0.58 0.6 0.6 16-19BSPT 16-19BSPT 19 9.525 16 0.86 0.8 0.9 16-14BSPT 16-14BSPT 14 9.525 16 1.16 1.0 1.2 16-11BSPT 16-11BSPT 11 9.525 16 1.48 1.1 1.5 Геометрия V СМП смотреть на стр. D31 D32 Наличие на складе Трубная резьба Международный стандарт (NPT) Обозначение правой СМП PC3030T Обозначение левой СМП PC3030T Шаг Размеры державки мм Число ниток/1" d L hmin x f ER 11-27NPT EL 11-27NPT 27 6.35 11 0.66 0.7 0.8 11-18NPT 11-18NPT 18 6.35 11 1.01 0.8 1.0 11-14NPT 11-14NPT 14 6.35 11 1.33 0.8 1.0 16-27NPT 16-27NPT 27 9.525 16 0.66 0.7 0.8 16-18NPT 16-18NPT 18 9.525 16 1.01 0.8 1.0 16-14NPT 16-14NPT 14 9.525 16 1.33 0.9 1.2 16-11.5NPT 16-11.5NPT 11.5 9.525 16 1.64 1.1 1.5 16-8NPT 16-8NPT 8 9.525 16 2.42 1.3 1.8 IR 11-27NPT IL 11-27NPT 27 6.35 11 0.66 0.7 0.8 11-18NPT 11-18NPT 18 6.35 11 1.01 0.8 1.0 11-14NPT 11-14NPT 14 6.35 11 1.33 0.8 1.0 16-27NPT 16-27NPT 27 9.525 16 0.66 0.7 0.8 16-18NPT 16-18NPT 18 9.525 16 1.01 0.8 1.0 16-14NPT 16-14NPT 14 9.525 16 1.33 0.9 1.2 16-11.5NPT 16-11.5NPT 11.5 9.525 16 1.64 1.1 1.5 16-8NPT 16-8NPT 8 9.525 16 2.42 1.3 1.8 Геометрия 0 0 ск С АЭСГ Внутренняя / \h /г 90> Наружная СМП смотреть на стр. D31 D32 Наличие на складе D 22 Внутренняя Наружная Тип Внутренняя 11 Наружная Тип
