Резьбовые резцы Walter NTS-SE для нарезания наружной резьбы на токарном металлообрабатывающем оборудовании Режущий инструмент с призматическим хвостовиком

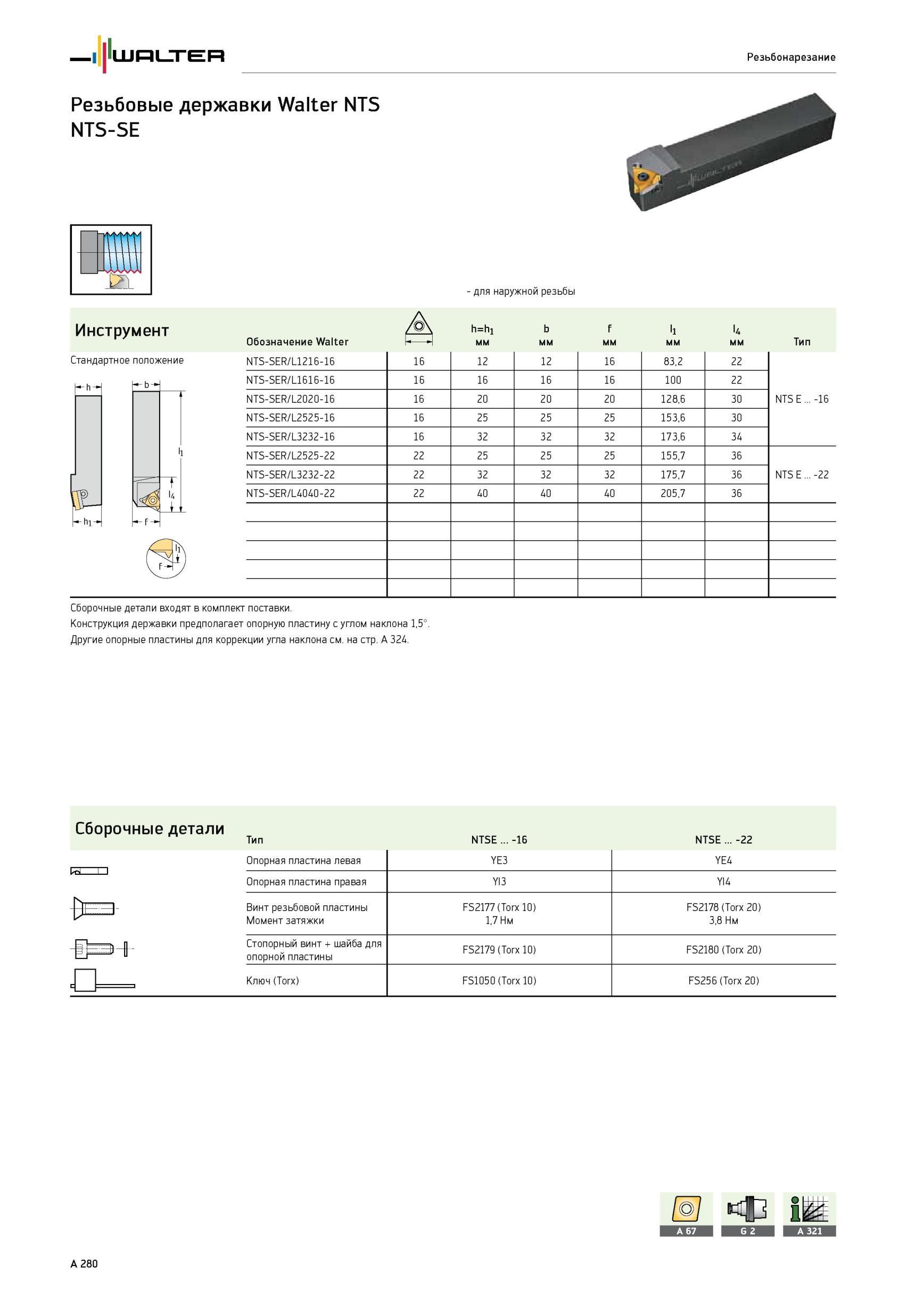

284 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A280

284 Резьбовые резцы Walter NTS-SE для нарезания наружной резьбы на токарном металлообрабатывающем оборудовании Режущий инструмент с призматическим хвостовиком Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A280

Резьбовые резцы Walter NTS-SE для нарезания наружной резьбы на токарном металлообрабатывающем оборудовании Режущий инструмент с призматическим хвостовиком

Резьбовые резцы Walter NTS-SE для нарезания наружной резьбы на токарном металлообрабатывающем оборудовании Режущий инструмент с призматическим хвостовиком _ Резьбонарезание Резьбовые державки Walter NTS NTS-SE Стандартное положение h- 1. t l4 1 - для наружной резьбы Инструмент Q\ h=h1 b f l1 U Обозначение Walter \* А мм Тип NTS-SER/L1216-16 16 12 12 16 83,2 22 NTS E ... -16 NTS-SER/L1616-16 16 16 16 16 100 22 NTS-SER/L2020-16 16 20 20 20 128,6 30 NTS-SER/L2525-16 16 25 25 25 153,6 30 NTS-SER/L3232-16 16 32 32 32 173,6 34 NTS-SER/L2525-22 22 25 25 25 155,7 36 NTS E ... -22 NTS-SER/L3232-22 22 32 32 32 175,7 36 NTS-SER/L4040-22 22 40 40 40 205,7 36 Сборочные детали входят в комплект поставки. Конструкция державки предполагает опорную пластину с углом наклона 1,5° Другие опорные пластины для коррекции угла наклона см. на стр. A 324. Сборочные детали Тип NTSE ... -16 NTSE ... -22 Опорная пластина левая YE3 YE4 Опорная пластина правая YI3 YI4 Винт резьбовой пластины Момент затяжки FS2177 (Torx 10) 1,7 Нм FS2178 (Torx 20) 3,8 Нм I 1 >. Стопорный винт + шайба для Ь т И опорной пластины FS2179 (Torx 10) FS2180 (Torx 20) Ключ (Torx) FS1050 (Torx 10) FS256 (Torx 20) A 280
