MAHR | Каталог MAHR 2006 Измерительная техника и инструмент (Всего 396 стр.)




269 Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр.13-13

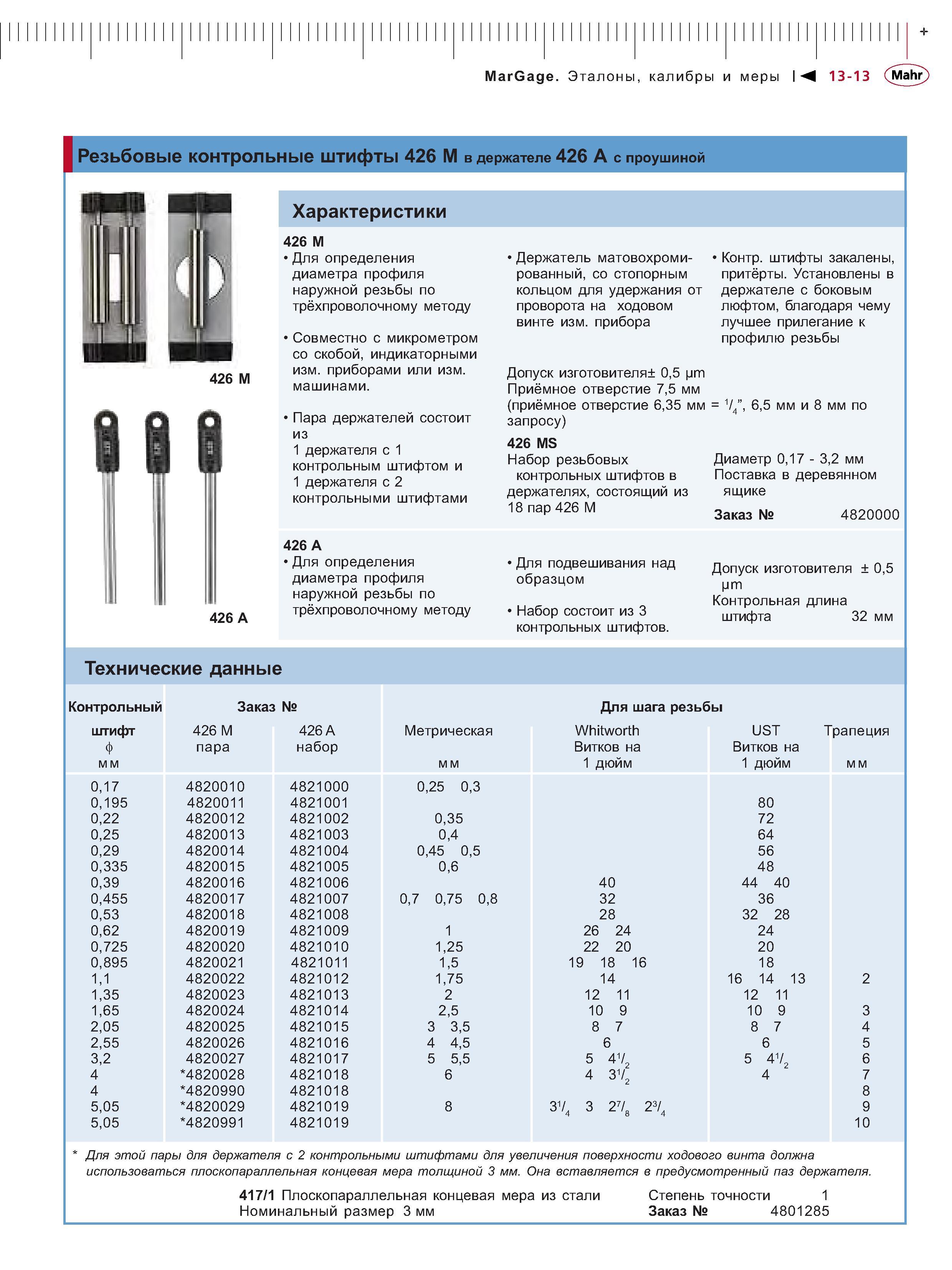

269 Резьбовые контрольные штифты 426 M в держателе 426 А с проушиной Для определения диаметра профиля наружной резьбы по трёхпроволочному методу Совмест Каталог MAHR 2006 Производственная измерительная техника инструмент и оборудование Стр. 13-13

Резьбовые контрольные штифты 426 M в держателе 426 А с проушиной Для определения диаметра профиля наружной резьбы по трёхпроволочному методу Совмест

Резьбовые контрольные штифты 426 M в держателе 426 А с проушиной Для определения диаметра профиля наружной резьбы по трёхпроволочному методу Совместно с микрометром со скобой индикаторными изм. приборами или изм. машинами. Пара держателей состоит из 1 держателя с 1 контрольным штифтом и 1 держателя с контрольными штифтами 426 Для определения диаметра профиля наружной резьбы по трёхпроволочному методу 1 Держатель матовохроми-рованный со стопорным кольцом для удержания от проворота на ходовом винте измерительного прибора 1 Контр. штифты закалены притёрты. Установлены в держателе с боковым люфтом благодаря чему лучшее прилегание к профилю резьбы Допуск изготовителя 05 pm Приёмное отверстие 75 мм (приёмное отверстие 635 мм 1 4 65 мм и 8 мм по запросу) 426 MS Набор резьбовых контрольных штифтов в держателях состоящий из 18 пар 426 М Диаметр 017 - 32 мм Поставка в деревянно ящике Заказ 4820000 1 Для подвешивания над образцом 1 Набор состоит из 3 контрольных штифтов. Допуск изготовителя 05 pm Контрольная длина штифта 32 мм Технические данные Контрольный Заказ Для шага резьбы штифт 426 М 426 А Метрическая Whitworth UST 7 рапец ф пара набор Витков на Витков на м 1 дюйм 1 дюйм м 017 4820010 4821000 025 03 0195 4820011 4821001 80 022 4820012 4821002 035 72 025 4820013 4821003 04 64 029 4820014 4821004 045 05 56 0335 4820015 4821005 06 48 039 4820016 4821006 40 О 4 4 4 0455 4820017 4821007 07 075 08 32 36 053 4820018 4821008 28 32 2 062 4820019 4821009 1 26 24 2 0725 4820020 4821010 125 22 20 2 0895 4820021 4821011 15 16 8 9 1 11 4820022 4821012 175 14 16 14 13 2 135 4820023 4821013 2 12 11 12 11 165 4820024 4821014 25 9 0 10 9 3 205 4820025 4821015 3 35 8 7 8 7 4 255 4820026 4821016 4 45 6 6 5 32 4820027 4821017 5 55 5 5 6 4 4820028 4821018 6 4 31 2 4 7 4 4820990 4821018 8 505 4820029 4821019 8 со 2 2 3 3 9 505 4820991 4821019 10 Для этой пары для держателя с 2 контрольными штифтами для увеличения поверхности ходового винта должна использоваться плоскопараллельная концевая мера толщиной 3 мм. Она вставляется в предусмотренный паз держателя. 417 1 Плоскопараллельная концевая мера из стали Номинальный размер 3 м Степень точности Заказ 4801285 M arG age. Эталоны калибры и меры 13-13 Mahr Характеристики 426 М 426 А 426
