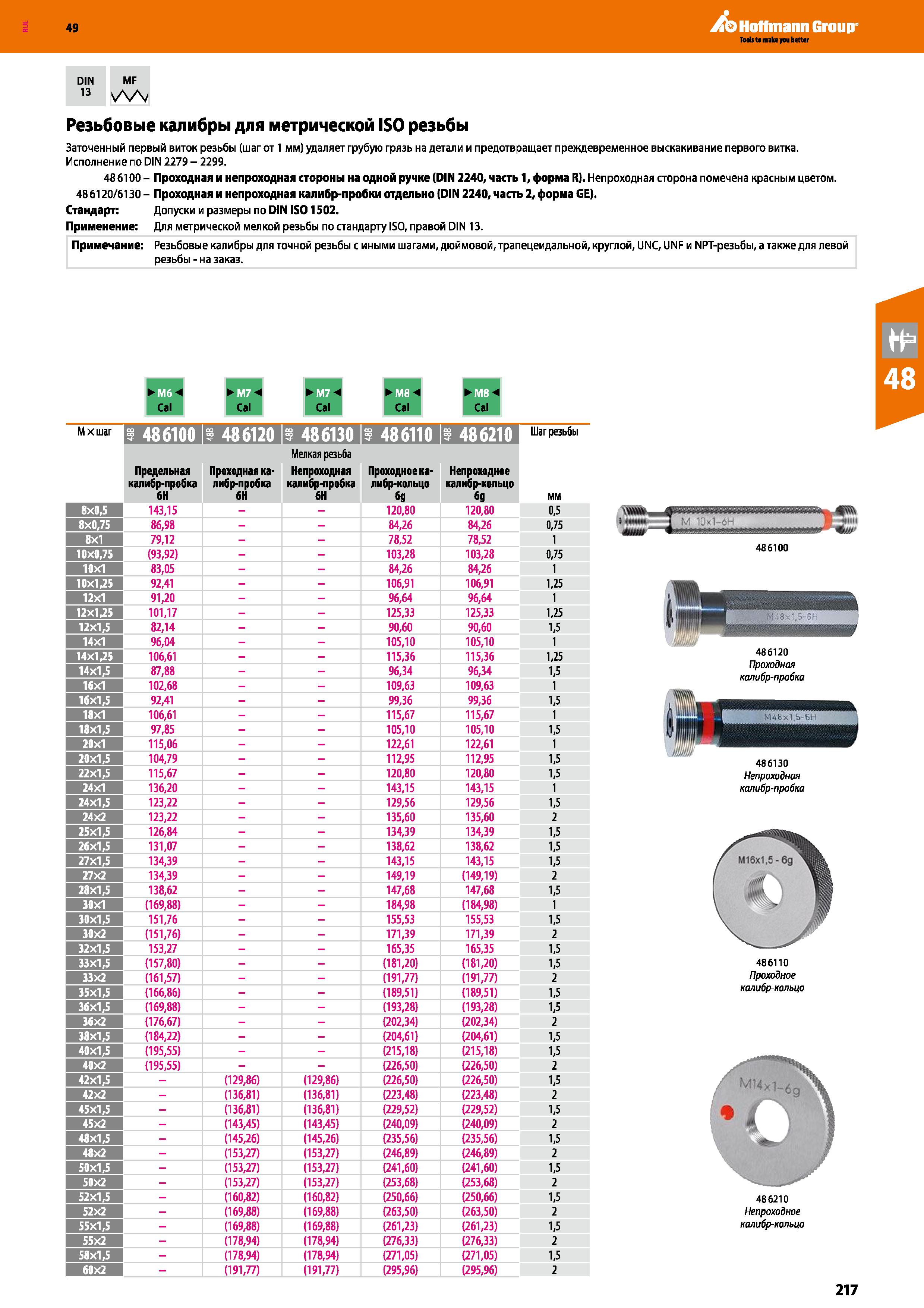

Резьбовые калибры от Hoffmann Group для контроля метрической ISO резьбы Заточенный первый виток резьбы (шаг от 1 мм) удаляет грубую грязь _ на детали и предотвращает преждевременное выскакивание первого витка. Исполнение го DIN 2279 - 2299. 486100- Проходная и непроходная стороны на одной ручке (DIN 2240, часть 1, форма R). Непроходная сторона помечена красным цветом. 48 6120 6130 - Проходная и непроходная калибр-пробки отдельно (DIN 2240, часть 2, форма GE). Стандарт: Допуски и размеры по DIN IS01502. Применение: Для метрической мелкой резьбы по стандарту ISO, правой DIN 13. Примечание: Резьбовые калибры для точной резьбы с иными шагами, дюймовой,трапецеидальной, круглой, UNC, UNF и МРТ-резьбы,атакже для левой резьбы - на заказ. М7 Cal М8 Cal Мхшаг 1 486100 486120 I 486130 486110 1 486210 Шаг резьбы мм Предельная калибр-пробка 6Н Проходная калибр-пробка 6Н Мелкая резьба Непроходная калибр-пробка 6Н Проходное калибр-кольцо бд Непроходное калибр-кольцо бд 8x0,5 143,15 I I 120,80 120,80 0,5 8x0,75 86,98 84,26 84,26 0,75 8x1 79,12 78,52 78,52 1 10x0,75 (93,92) 103,28 103,28 0,75 10x1 83,05 84,26 84,26 1 10x1,25 92,41 106,91 106,91 1,25 12x1 91,20 96,64 96,64 1 12x1,25 101,17 125,33 125,33 1,25 12X1,5 82,14 90,60 90,60 1,5 14X1 96,04 105,10 105,10 1 14x1,25 106,61 115,36 115,36 1,25 14x1,5 87,88 96,34 96,34 1,5 16x1 102,68 109,63 109,63 1 16x1,5 92,41 99,36 99,36 1,5 18x1 106,61 115,67 115,67 1 18x1,5 97,85 105,10 105,10 1,5 20x1 115,06 122,61 122,61 1 20x1,5 104,79 112,95 112,95 1,5 22x1,5 115,67 120,80 120,80 1,5 24X1 136,20 143,15 143,15 1 24X1,5 123,22 129,56 129,56 1,5 24X2 123,22 135,60 135,60 2 25x1,5 126,84 134,39 134,39 1,5 26x1,5 131,07 138,62 138,62 1,5 27x1,5 134,39 143,15 143,15 1,5 27X2 134,39 149,19 (149,19) 2 28x1,5 138,62 147,68 147,68 1,5 30x1 (169,88) 184,98 (184,98) 1 30x1,5 151,76 155,53 155,53 1,5 30x2 (151,76) 171,39 171,39 2 32x1,5 153,27 165,35 165,35 1,5 33x1,5 (157,80) (181,20) (181,20) 1,5 33x2 (161,57) (191,77) (191,77) 2 35x1,5 (166,86) (189,51) (189,51) 1,5 36x1,5 (169,88) (193,28) (193,28) 1,5 36x2 (176,67) (202,34) (202,34) 2 38x1,5 (184,22) (204,61) (204,61) 1,5 40x1,5 (195,55) (215,18) (215,18) 1,5 40x2 (195,55) (226,50) (226,50) 2 42x1,5 - (129,86) (129,86) (226,50) (226,50) 1,5 42x2 - (136,81) (136,81) (223,48) (223,48) 2 45x1,5 - (136,81) (136,81) (229,52) (229,52) 1,5 45x2 - (143,45) (143,45) (240,09) (240,09) 2 48x1,5 - (145,26) (145,26) (235,56) (235,56) 1,5 48x2 - (153,27) (153,27) (246,89) (246,89) 2 50x1,5 - (153,27) (153,27) (241,60) (241,60) 1,5 50x2 - (153,27) (153,27) (253,68) (253,68) 2 52x1,5 - (160,82) (160,82) (250,66) (250,66) 1,5 52x2 - (169,88) (169,88) (263,50) (263,50) 2 55x1,5 - (169,88) (169,88) (261,23) (261,23) 1,5 55x2 - (178,94) (178,94) (276,33) (276,33) 2 58x1,5 - (178,94) (178,94) (271,05) (271,05) 1,5 60x2 - (191,77) (191,77) (295,96) (295,96) 2 486120 Проходная калибр-пробка 486130 Непроходная калибр-пробка 486110 Проходное калибр-кольцо 486210 Непроходное калибр-кольцо 217 DIN MF 13
