TUNGALOY | Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

Резьбовой сборный инструмент Tungaloy JSTT R/L J серии для наружного нарезания резьбы на токарном металлообрабатывающем оборудовании Шаг 0 5 1 mm Шаг числ

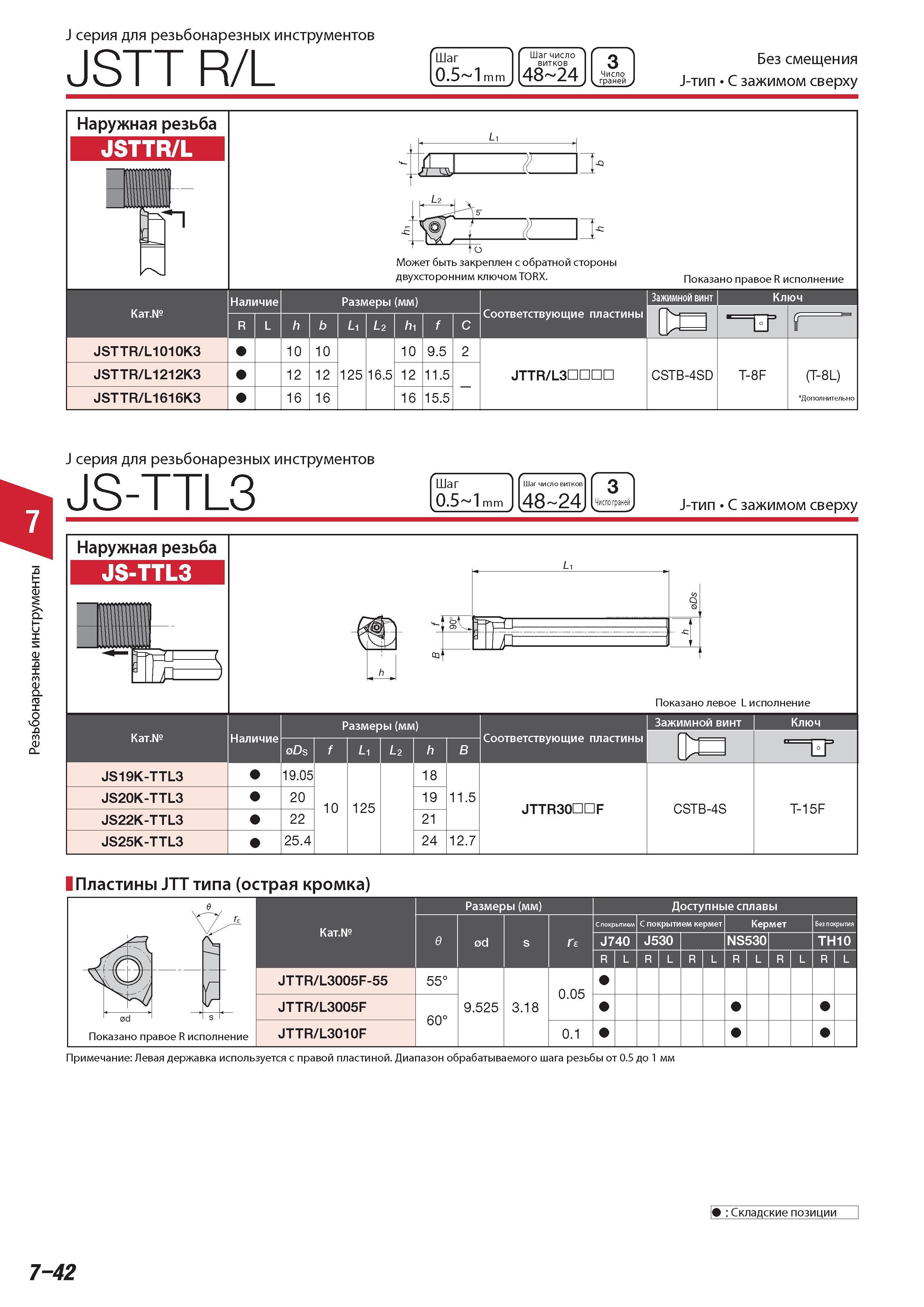

506 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.7-42

506 Резьбовой сборный инструмент Tungaloy JSTT R/L J серии для наружного нарезания резьбы на токарном металлообрабатывающем оборудовании Шаг 0 5 1 mm Шаг числ Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-42

Резьбовой сборный инструмент Tungaloy JSTT R/L J серии для наружного нарезания резьбы на токарном металлообрабатывающем оборудовании Шаг 0 5 1 mm Шаг числ

Резьбовой сборный инструмент Tungaloy JSTT R/L J серии для наружного нарезания резьбы на токарном металлообрабатывающем оборудовании Шаг 0.5 1 mm Шаг число витков 48 24 Число граней Без смещения J-тип С зажимом сверху Наружная резьба JSTTR/L 11 ЗУ Z 1 L2 Может быть закреплен с обратной стороны двухсторонним ключом TORX. Показано правое R исполнение Категория R/L h b Li L2 hi f C Соответствующие пластины JSTTR L1010K3 10 10 10 9.5 2 JSTTR L1212K3 12 12 125 16.5 12 11.5 JTTR L3D CSTB-4SD T-8F (T-8L) JSTTR L1616K3 16 16 16 15.5 Дополнительно J серия для резьбонарезных инструментов JS-TTL3 Шаг 0.5 1 mm Шаг число витков 48 24 3 Число граней J-тип С зажимом сверху Наружная резьба JS-TTL3 Наличие Размеры (мм) Li L2 h B IT Показано левое Lисполнение Зажимной винт Соответствующие пластины 0 иг JS19K-TTL3 19.05 18 JS20K-TTL3 20 10 125 19 11.5 JTTR30DDF CSTB-4S T-15F JS22K-TTL3 22 21 JS25K-TTL3 25.4 24 12.7 Пластины JTT типа (острая кромка) V od s Показано правое R исполнение Размеры (мм) Доступные сплавы Категория с покрытием С покрытием кермет Кермет Без покрытия в od s J740 J530 NS530 TH10 R/L R/L R/L R/L R/L R/L JTTR L3005F-55 5 5 0.05 JTTR L3005F 6 9.525 3.18 JTTR L3010F 0.1 Примечание Левая державка используется с правой пластиной. Диапазон обрабатываемого шага резьбы от 0.5 до 1 мм Складские позиции L L h в r 7-42 J серия для резьбонарезных инструментов Резьбонарезные инструменты JSTT R/L




См.также / See also :

Соотношение твердостей Таблица / Hardness equivalent table

Аналоги марок стали / Workpiece material conversion table

Отклонение размера детали / Fit tolerance table

Перевод оборотов в скорость / Surface speed to RPM conversion

Диаметр под резьбу / Tap drill sizes

Виды резьбы в машиностроении / Thread types and applications

Дюймы в мм Таблица / Inches to mm Conversion table

Современные инструментальные материалы / Cutting tool materials


Токарный резьбонарезной инструмент Tungaloy для нарезания внутренней или внешней резьбы




Каталог TUNGALOY 2014 Металлорежущий инструмент (Всего 968 стр.)

503 Трапециедальные пластины Tungaloy Для наружной резьбы Для внутренней резьбы резьбы 8 6 5 8 6 5 Глубина резьбы 1 88 2 41 2 92 1 88 2 41 2 92 Общая глубина Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-39503 504 Система маркировки резьбонарезных инструментов Tungaloy ТАС ТТ-тип Пластина Державка Направление R Правая L Левая 42 M -005 Размер пластины (mm) Вписанная Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-40504 505 Державки Tungaloy ТТ-типа TT-R LE Шаг 3 mm 8 3 Число граней Наружная резьба Показано правое R исполнение Категория Направление резания Наличие h b Размеры Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-41505 507 J серия для резьбонарезных инструментов Tungaloy JSXB R/L Шаг 0 5 1 mm Шаг число витков 48 24 2 Число граней J-тип С зажимом сверху Наружная резьба JSXBR/ Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-43507 508 Резьбонарезные фрезы Tungaloy с одним зубом Число граней Число витков M28 M95 mm Р М Сталь Нержавеющие Показано правое исполнение 4 зуба Категория Наличие Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-44508 509 Резьбонарезные фрезы Tungaloy с одним зубом и соответствующие резьбы Диаметр фрезы Тип резьбы Крупная винтовая резьба Применяемая резьба Мелкая винтовая р Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-45509
