Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)




300 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.D26

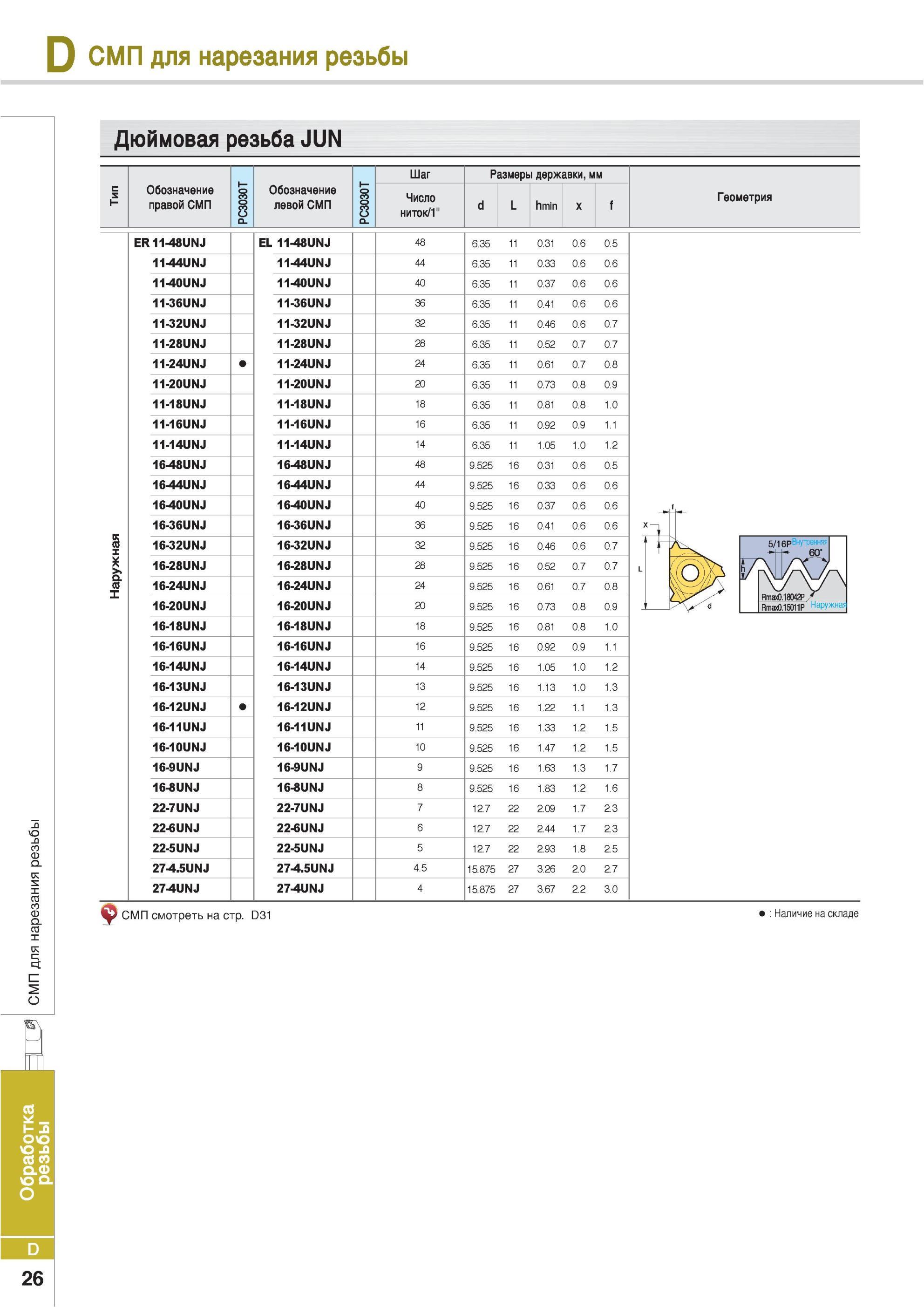

300 Резьбонарезные сменные режущие пластины Korloy для нарезания резьбы Дюймовая резьба JUN Обозначение правой СМП PC3030T Обозначение левой СМП PC3030T Шаг Ра Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D26

Резьбонарезные сменные режущие пластины Korloy для нарезания резьбы Дюймовая резьба JUN Обозначение правой СМП PC3030T Обозначение левой СМП PC3030T Шаг Ра

Резьбонарезные сменные режущие пластины Korloy для нарезания резьбы Дюймовая резьба JUN Обозначение правой СМП PC3030T Обозначение левой СМП PC3030T Шаг Размеры державки мм Число нитокЛ" d L hmin x f ER11-48UNJ EL 11-48UNJ 48 6.35 11 0.31 0.6 0.5 11-44UNJ 11-44UNJ 44 6.35 11 0.33 0.6 0.6 11-40UNJ 11-40UNJ 40 6.35 11 0.37 0.6 0.6 11-36UNJ 11-36UNJ 36 6.35 11 0.41 0.6 0.6 11-32UNJ 11-32UNJ 32 6.35 11 0.46 0.6 0.7 11-28UNJ 11-28UNJ 28 6.35 11 0.52 0.7 0.7 11-24UNJ 11-24UNJ 24 6.35 11 0.61 0.7 0.8 11-20UNJ 11-20UNJ 20 6.35 11 0.73 0.8 0.9 11-18UNJ 11-18UNJ 18 6.35 11 0.81 0.8 1.0 11-16UNJ 11-16UNJ 16 6.35 11 0.92 0.9 1.1 11-14UNJ 11-14UNJ 14 6.35 11 1.05 1.0 1.2 16-48UNJ 16-48UNJ 48 9.525 16 0.31 0.6 0.5 16-44UNJ 16-44UNJ 44 9.525 16 0.33 0.6 0.6 16-40UNJ 16-40UNJ 40 9.525 16 0.37 0.6 0.6 16-36UNJ 16-36UNJ 36 9.525 16 0.41 0.6 0.6 16-32UNJ 16-32UNJ 32 9.525 16 0.46 0.6 0.7 16-28UNJ 16-28UNJ 28 9.525 16 0.52 0.7 0.7 16-24UNJ 16-24UNJ 24 9.525 16 0.61 0.7 0.8 16-20UNJ 16-20UNJ 20 9.525 16 0.73 0.8 0.9 16-18UNJ 16-18UNJ 18 9.525 16 0.81 0.8 1.0 16-16UNJ 16-16UNJ 16 9.525 16 0.92 0.9 1.1 16-14UNJ 16-14UNJ 14 9.525 16 1.05 1.0 1.2 16-13UNJ 16-13UNJ 13 9.525 16 1.13 1.0 1.3 16-12UNJ 16-12UNJ 12 9.525 16 1.22 1.1 1.3 16-11UNJ 16-11UNJ 11 9.525 16 1.33 1.2 1.5 16-10UNJ 16-10UNJ 10 9.525 16 1.47 1.2 1.5 16-9UNJ 16-9UNJ 9 9.525 16 1.63 1.3 1.7 16-8UNJ 16-8UNJ 8 9.525 16 1.83 1.2 1.6 22-7UNJ 22-7UNJ 7 12.7 22 2.09 1.7 2.3 22-6UNJ 22-6UNJ 6 12.7 22 2.44 1.7 2.3 22-5UNJ 22-5UNJ 5 12.7 22 2.93 1.8 2.5 27-4.5UNJ 27-4.5UNJ 4.5 15.875 27 3.26 2.0 2.7 27-4UNJ 27-4UNJ 4 15.875 27 3.67 2.2 3.0 Геометрия Наличие на складе d 26 Наружная Тип
