Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Резьбонарезные резцы Walter NTS Capto для токарной обработки внутренней резьбы Хвостовая часть Capto режущего инструмента согласно стандарта ISO 26623

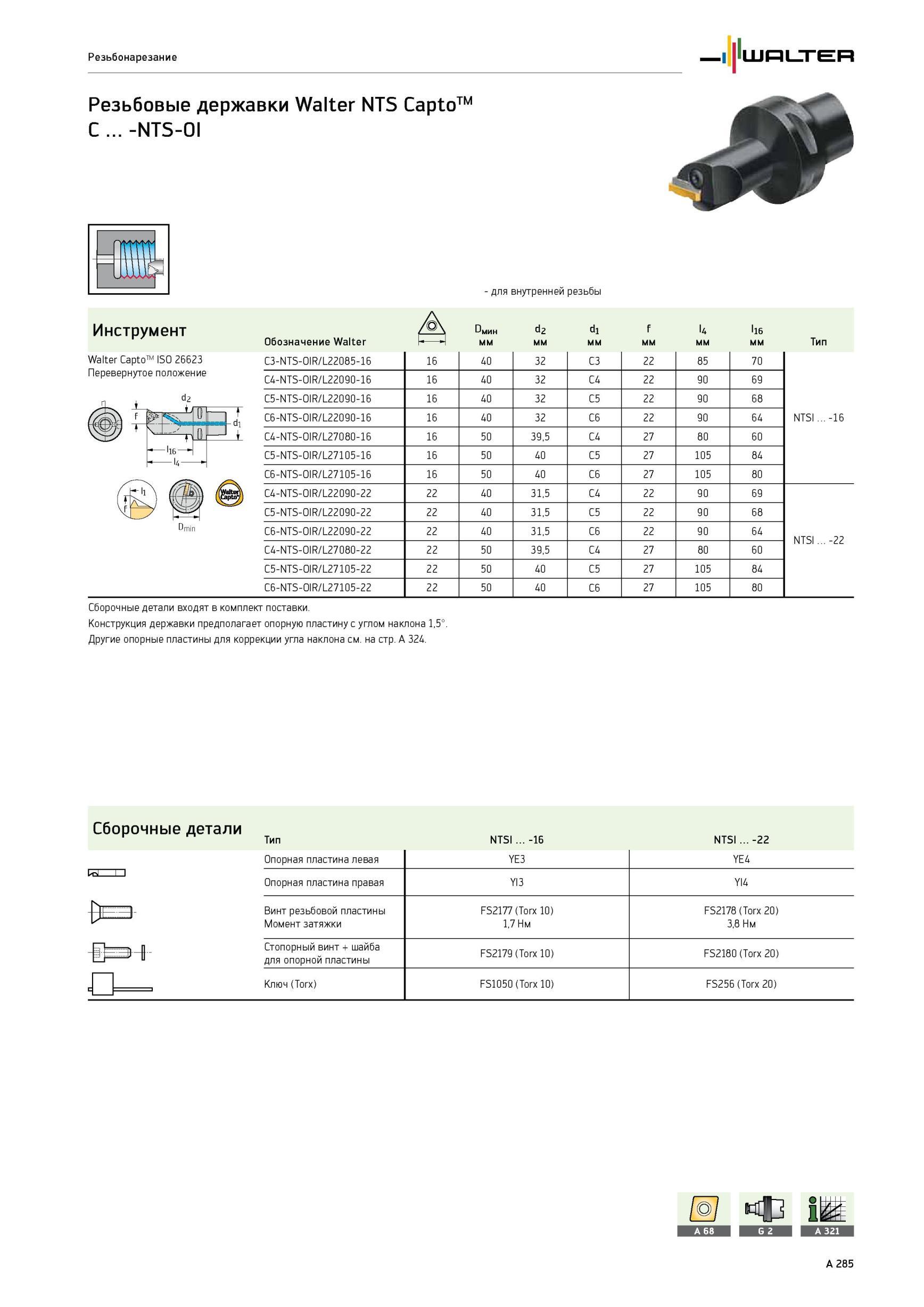

289 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A285

289 Резьбонарезные резцы Walter NTS Capto для токарной обработки внутренней резьбы Хвостовая часть Capto режущего инструмента согласно стандарта ISO 26623 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A285

Резьбонарезные резцы Walter NTS Capto для токарной обработки внутренней резьбы Хвостовая часть Capto режущего инструмента согласно стандарта ISO 26623

Резьбонарезные резцы Walter NTS Capto для токарной обработки внутренней резьбы Хвостовая часть Capto режущего инструмента согласно стандарта ISO 26623 _ Резьбонарезание Резьбовые державки Walter NTS CaptoTM C ...-NTS-OI - для внутренней резьбы Инструмент \ Омин d2 di f 14 l16 Обозначение Walter А мм Тип Walter CaptoTM ISO 26623 Перевернутое положение 1 d2 м в C3-NTS-OIR/L22085-16 16 40 32 C3 22 85 70 NTSI ... -16 C4-NTS-OIR/L22090-16 16 40 32 C4 22 90 69 C5-NTS-OIR/L22090-16 16 40 32 C5 22 90 68 C6-NTS-OIR/L22090-16 16 40 32 C6 22 90 64 C4-NTS-OIR/L27080-16 16 50 39,5 C4 27 80 60 C5-NTS-OIR/L27105-16 16 50 40 C5 27 105 84 C6-NTS-OIR/L27105-16 16 50 40 C6 27 105 80 C4-NTS-OIR/L22090-22 22 40 31,5 C4 22 90 69 NTSI ... -22 C5-NTS-OIR/L22090-22 22 40 31,5 C5 22 90 68 C6-NTS-OIR/L22090-22 22 40 31,5 C6 22 90 64 C4-NTS-OIR/L27080-22 22 50 39,5 C4 27 80 60 C5-NTS-OIR/L27105-22 22 50 40 C5 27 105 84 C6-NTS-OIR/L27105-22 22 50 40 C6 27 105 80 Сборочные детали входят в комплект поставки. Конструкция державки предполагает опорную пластину с углом наклона 1,5° Другие опорные пластины для коррекции угла наклона см. на стр. A 324. D Сборочные детали Тип NTSI ... -16 NTSI . -22 Опорная пластина левая YE3 YE4 d л Опорная пластина правая YI3 YI4 Винт резьбовой пластины Момент затяжки FS2177 (Torx 10) 1,7 Нм FS2178 (Torx 20) 3,8 Нм еэ+ Стопорный винт + шайба для опорной пластины FS2179 (Torx 10) FS2180 (Torx 20) Ключ (Torx) FS1050 (Torx 10) FS256 (Torx 20)
