Резьбонарезные металлорежущие сборные инструменты со сменными режущими твердосплавными пластинами Метод замены опорной подкладочной пластины Компенсация у

490 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.7-26

490 Резьбонарезные металлорежущие сборные инструменты со сменными режущими твердосплавными пластинами Метод замены опорной подкладочной пластины Компенсация у Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 7-26

Резьбонарезные металлорежущие сборные инструменты со сменными режущими твердосплавными пластинами Метод замены опорной подкладочной пластины Компенсация у

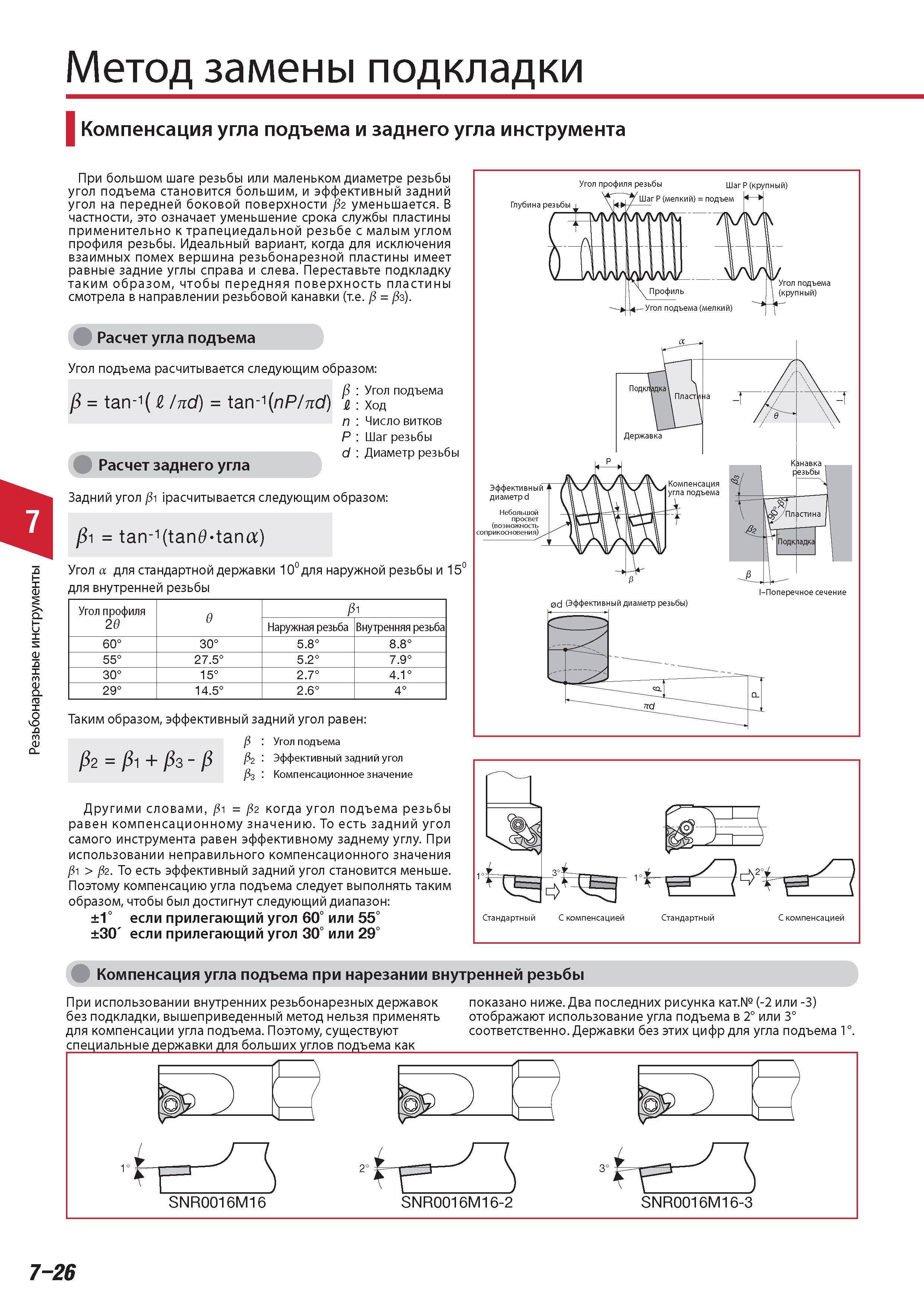

Резьбонарезные металлорежущие сборные инструменты со сменными режущими твердосплавными пластинами Метод замены опорной подкладочной пластины Компенсация угла подъема и заднего угла инструмента При большом шаге резьбы или маленьком диаметре резьбы угол подъема становится большим и эффективный задний угол на передней боковой поверхности в2 уменьшается. В частности это означает уменьшение срока службы пластины применительно к трапециедальной резьбе с малым углом профиля резьбы. Идеальный вариант когда для исключения взаимных помех вершина резьбонарезной пластины имеет равные задние углы справа и слева. Переставьте подкладку таким образомчтобы передняя поверхность пластины смотрела в направлении резьбовой канавки (т.е. в в3). Расчет угла подъема Угол подъема расчитывается следующим образом в Угол подъема в tan-1( R nd) tan-1(nP nd) r Ход n Число витков P Шаг резьбы d Диаметр резьбы Расчет заднего угла Задний угол в1 iрасчитывается следующим образом в1 tan-1(tane tana) Угол а для стандартной державки 10 для наружной резьбы и 150 для внутренней резьбы Угол профиля 2в в в1 Наружная резьба Внутренняя резьба 60 30 5.8 8.8 55 27.5 5.2 7.9 30 15 2.7 4.1 29 14.5 2.6 4 Таким образом эффективный задний угол равен в в2 в3 в2 в1 + в3 - в Угол подъема Эффективный задний угол Компенсационное значение Другими словами в1 в2 когда угол подъема резьбы равен компенсационному значению. То есть задний угол самого инструмента равен эффективному заднему углу. При использовании неправильного компенсационного значения в1 в2. То есть эффективный задний угол становится меньше. Поэтому компенсацию угла подъема следует выполнять таким образом чтобы был достигнут следующий диапазон 1 если прилегающий угол 60 или 55 30' если прилегающий угол 30 или 29 Компенсация угла подъема при нарезании внутренней резьбы При использовании внутренних резьбонарезных державок без подкладки вышеприведенный метод нельзя применять для компенсации угла подъема. Поэтому существуют специальные державки для больших углов подъема как показано ниже. Два последних рисунка Категория (-2 или -3) отображают использование угла подъема в 2 или 3 соответственно. Державки без этих цифр для угла подъема 1 7-26
