WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

Резьбонарезной инструмент Walter со сменными многогранными режущими пластинами и с каналами подачи СОЖ в зону резания Токарная оправка для резьбонарезания

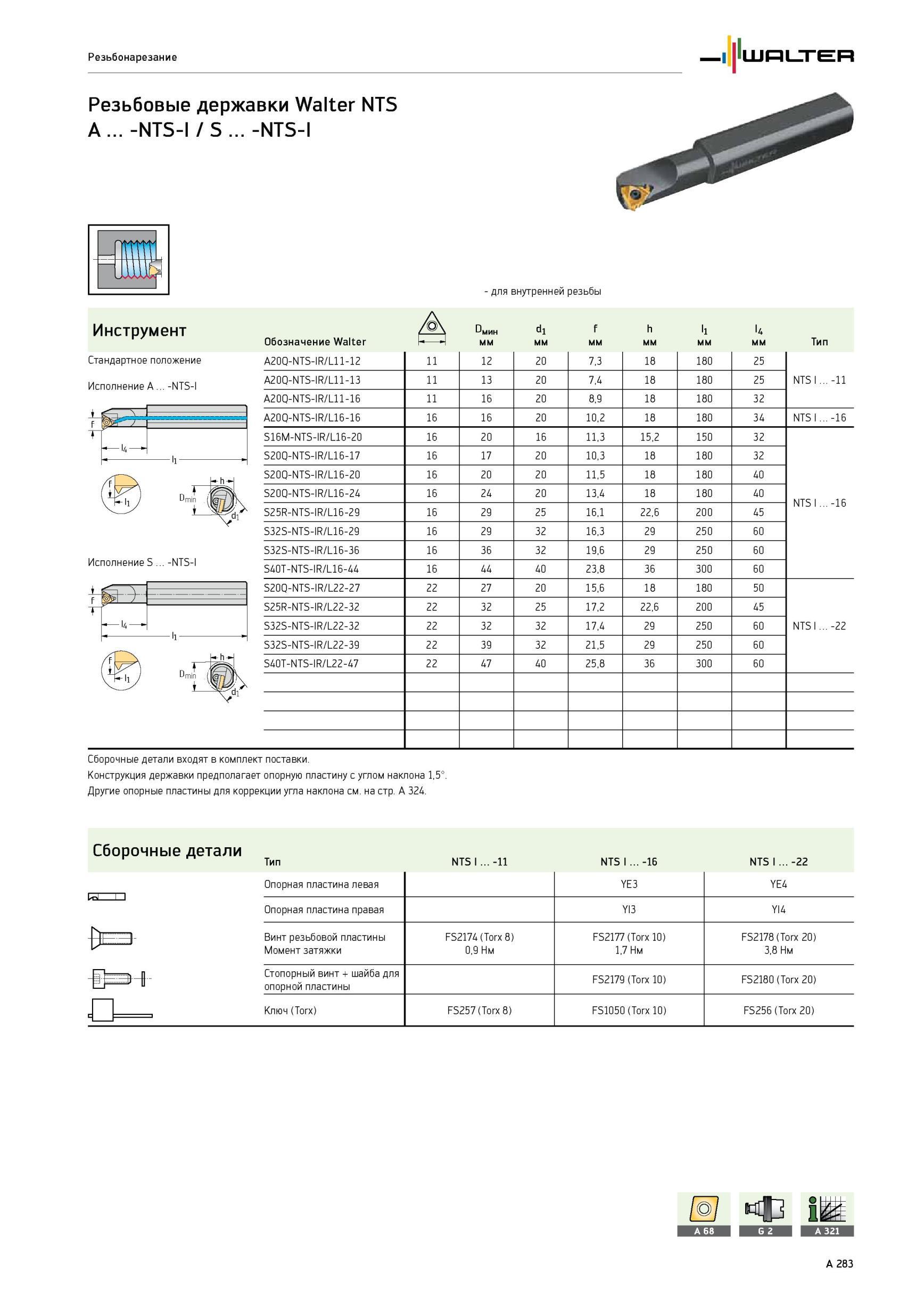

287 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.A283

287 Резьбонарезной инструмент Walter со сменными многогранными режущими пластинами и с каналами подачи СОЖ в зону резания Токарная оправка для резьбонарезания Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. A283

Резьбонарезной инструмент Walter со сменными многогранными режущими пластинами и с каналами подачи СОЖ в зону резания Токарная оправка для резьбонарезания

Резьбонарезной инструмент Walter со сменными многогранными режущими пластинами и с каналами подачи СОЖ в зону резания Токарная оправка для резьбонарезания _ внутренней резьбы DMM4 di f h li l4 Обозначение Walter А мм Тип Стандартное положение Исполнение A -NTS-I Исполнение S -NTS-I Dmin (I i A20Q-NTS-IR/L11-12 11 12 20 7,3 18 180 25 NTS I -11 A20Q-NTS-IR/L11-13 11 13 20 7,4 18 180 25 A20Q-NTS-IR/L11-16 11 16 20 8,9 18 180 32 A20Q-NTS-IR/L16-16 16 16 20 10,2 18 180 34 NTS I -16 S16M-NTS-IR/L16-20 16 20 16 11,3 15,2 150 32 NTS I -16 S20Q-NTS-IR/L16-17 16 17 20 10,3 18 180 32 S20Q-NTS-IR/L16-20 16 20 20 11,5 18 180 40 S20Q-NTS-IR/L16-24 16 24 20 13,4 18 180 40 S25R-NTS-IR/L16-29 16 29 25 16,1 22,6 200 45 S32S-NTS-IR/L16-29 16 29 32 16,3 29 250 60 S32S-NTS-IR/L16-36 16 36 32 19,6 29 250 60 S40T-NTS-IR/L16-44 16 44 40 23,8 36 300 60 S20Q-NTS-IR/L22-27 22 27 20 15,6 18 180 50 NTS I -22 S25R-NTS-IR/L22-32 22 32 25 17,2 22,6 200 45 S32S-NTS-IR/L22-32 22 32 32 17,4 29 250 60 S32S-NTS-IR/L22-39 22 39 32 21,5 29 250 60 S40T-NTS-IR/L22-47 22 47 40 25,8 36 300 60 Сборочные детали входят в комплект поставки. Конструкция державки предполагает опорную пластину с углом наклона 1,5°. Другие опорные пластины для коррекции угла наклона см. на стр. A 324. Сборочные детали Тип NTS I -11 NTS I -16 NTS I -22 Опорная пластина левая YE3 YE4 Опорная пластина правая YI3 YI4 Винт резьбовой пластины Момент затяжки FS2174 (Torx 8) 0,9 Нм FS2177 (Torx 10) 1,7 Нм FS2178 (Torx 20) 3,8 Нм I 1 г. Стопорный винт + шайба для I f И опорной пластины FS2179 (Torx 10) FS2180 (Torx 20) Ключ (Torx) FS257 (Torx 8) FS1050 (Torx 10) FS256 (Torx 20) Резьбовые державки Walter NTS A -NTS-I / S -NTS-I Инструмент
