Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2014 Металлорежущий инструмент (Всего 1043 стр.)

Резьбонарезной инструмент Трубная резьба Международный стандарт Dryseal (NPTF)

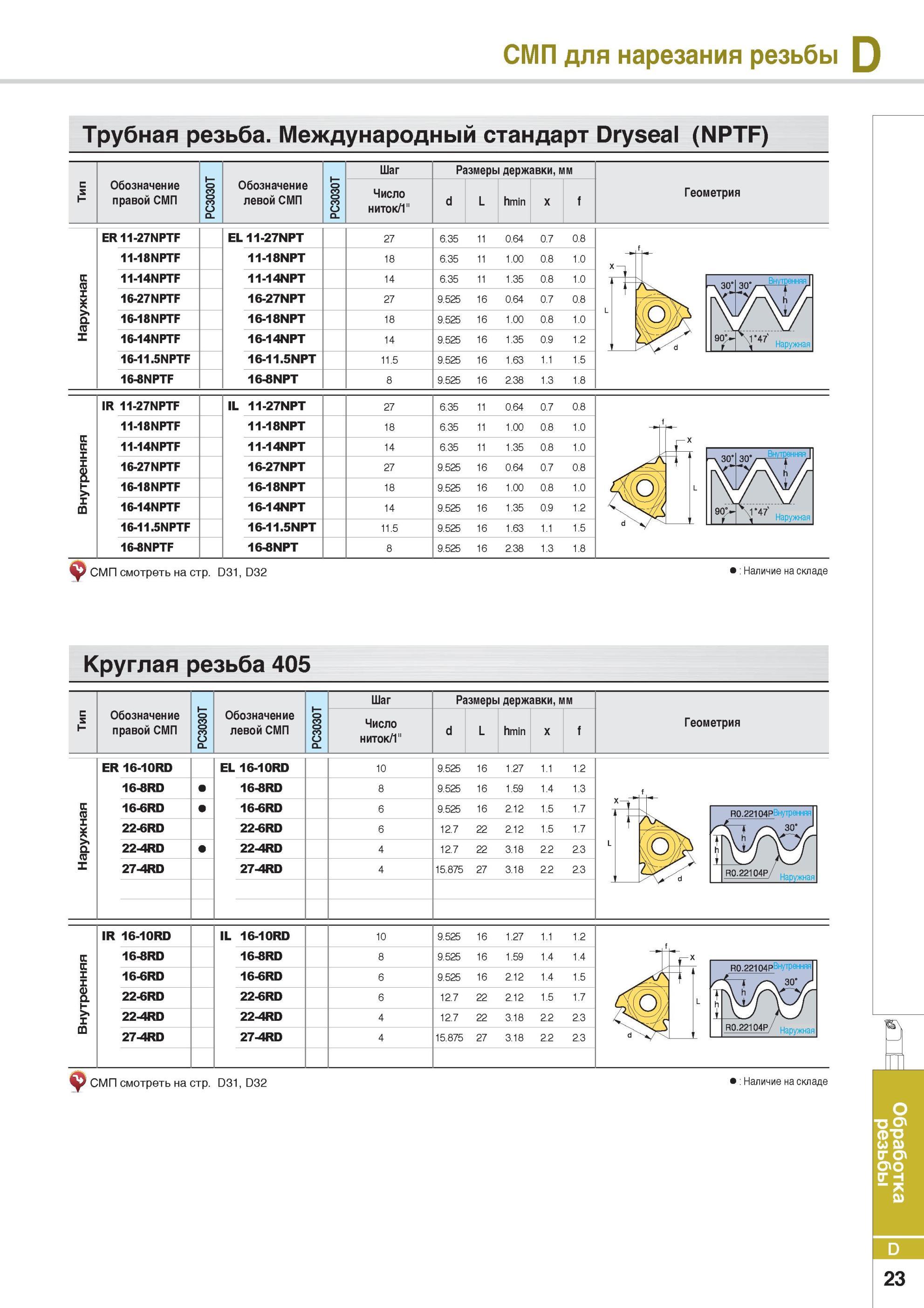

309 Каталог KORLOY 2014 Металлорежущий инструмент и станочная оснастка Стр.D23

309 Резьбонарезной инструмент Трубная резьба Международный стандарт Dryseal (NPTF) Каталог KORLOY 2014 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. D23

Резьбонарезной инструмент Трубная резьба Международный стандарт Dryseal (NPTF)

Резьбонарезной инструмент Трубная резьба Международный стандарт Dryseal (NPTF) _ Обозначение правой СМП PC3030T Обозначение левой СМП PC3030T СМП для нарезания резьбы Токарный инструмент Korloy Шаг Размеры державки, мм Число ниток/1м d L hmin x f ER11-27NPTF EL 11-27NPT 27 6.35 11 0.64 0.7 0.8 11-18NPTF 11-18NPT 18 6.35 11 1.00 0.8 1.0 11-14NPTF 11-14NPT 14 6.35 11 1.35 0.8 1.0 16-27NPTF 16-27NPT 27 9.525 16 0.64 0.7 0.8 16-18NPTF 16-18NPT 18 9.525 16 1.00 0.8 1.0 16-14NPTF 16-14NPT 14 9.525 16 1.35 0.9 1.2 16-11.5NPTF 16-11.5NPT 11.5 9.525 16 1.63 1.1 1.5 16-8NPTF 16-8NPT 8 9.525 16 2.38 1.3 1.8 IR 11-27NPTF IL 11-27NPT 27 6.35 11 0.64 0.7 0.8 11-18NPTF 11-18NPT 18 6.35 11 1.00 0.8 1.0 11-14NPTF 11-14NPT 14 6.35 11 1.35 0.8 1.0 16-27NPTF 16-27NPT 27 9.525 16 0.64 0.7 0.8 16-18NPTF 16-18NPT 18 9.525 16 1.00 0.8 1.0 16-14NPTF 16-14NPT 14 9.525 16 1.35 0.9 1.2 16-11.5NPTF 16-11.5NPT 11.5 9.525 16 1.63 1.1 1.5 16-8NPTF 16-8NPT 8 9.525 16 2.38 1.3 1.8 Геометрия Внутренняя Наружная Тип Внутренняя Наружная -V 30 Внутренняя /V /d 90> V\ f “47' Наружная СМП смотреть на стр. D31, D32 Наличие на складе Круглая резьба 405 Обозначение правой СМП PC3030T Обозначение левой СМП PC3030T Шаг Размеры державки, мм Число ниток/1м d L hmin x f ER 16-10RD EL 16-10RD 10 9.525 16 1.27 1.1 1.2 16-8RD 16-8RD 8 9.525 16 1.59 1.4 1.3 16-6RD 16-6RD 6 9.525 16 2.12 1.5 1.7 22-6RD 22-6RD 6 12.7 22 2.12 1.5 1.7 22-4RD 22-4RD 4 12.7 22 3.18 2.2 2.3 27-4RD 27-4RD 4 15.875 27 3.18 2.2 2.3 IR 16-10RD IL 16-10RD 10 9.525 16 1.27 1.1 1.2 16-8RD 16-8RD 8 9.525 16 1.59 1.4 1.4 16-6RD 16-6RD 6 9.525 16 2.12 1.4 1.5 22-6RD 22-6RD 6 12.7 22 2.12 1.5 1.7 22-4RD 22-4RD 4 12.7 22 3.18 2.2 2.3 27-4RD 27-4RD 4 15.875 27 3.18 2.2 2.3 Геометрия Внутрення Внутренняя к 30° T h /Л\ 1 L h Наружная СМП смотреть на стр. D31, D32 Наличие на складе 23 Обработка резьбы D
