HOFFMANN GROUP | Справочник HOFFMANN GROUP 2012 Обработка резанием Garant (Всего 1091 стр.)

Резьбонарезание в машиностроении Принцип резьбофрезерования гребенчатой фрезой GARANT могут быть использованы для нарезания как наружной,

370 Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Стр.342

370 Резьбонарезание в машиностроении Принцип резьбофрезерования гребенчатой фрезой GARANT могут быть использованы для нарезания как наружной, Справочник HOFFMANN GROUP 2012 Обработка материалов резанием Garant ToolScout Металлорежущий инструмент и инструментальная оснастка для станков Стр. 342

Резьбонарезание в машиностроении Принцип резьбофрезерования гребенчатой фрезой GARANT могут быть использованы для нарезания как наружной,

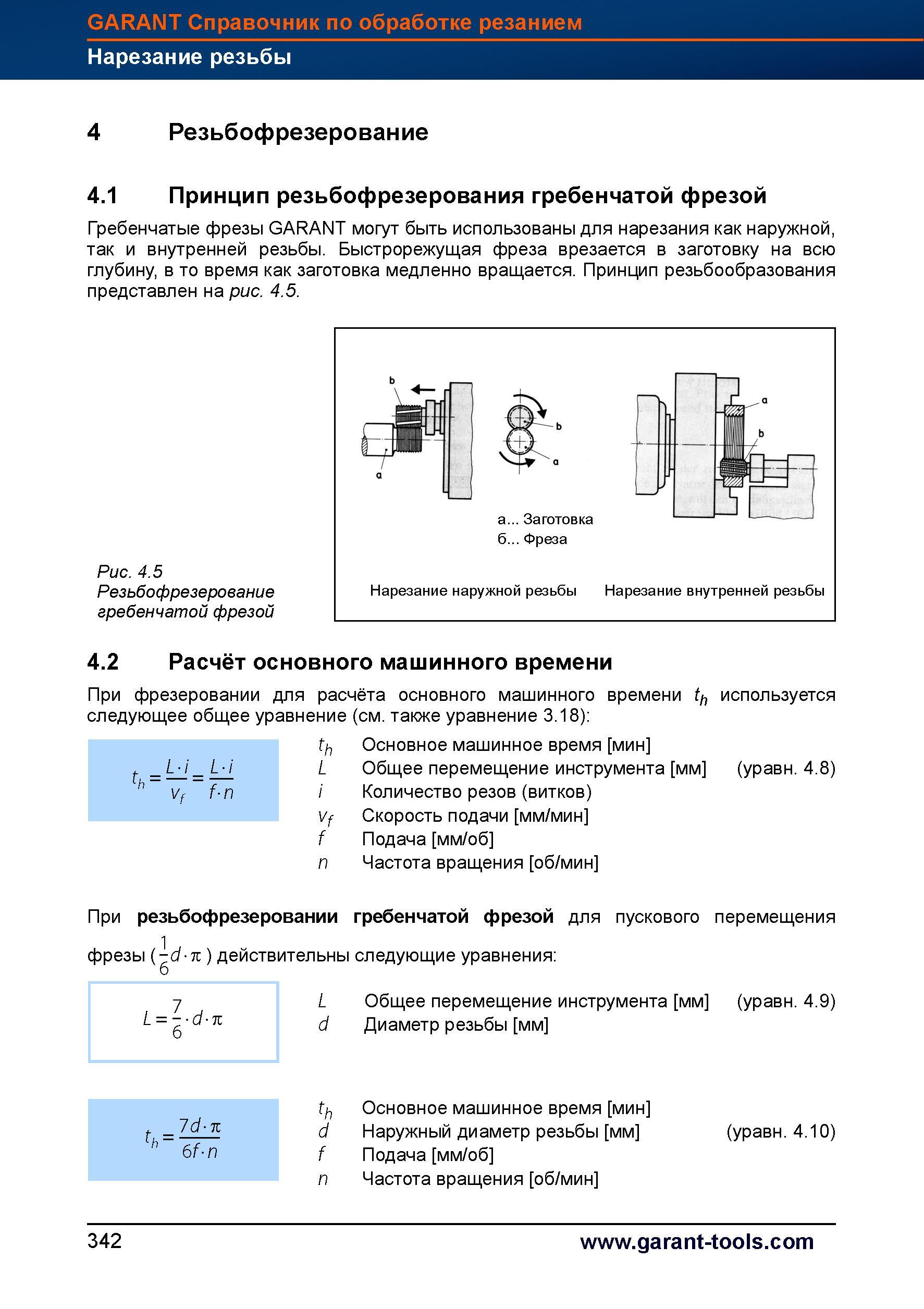

Резьбонарезание в машиностроении Принцип резьбофрезерования гребенчатой фрезой GARANT могут быть использованы для нарезания как наружной, так и внутренней резьбы. Быстрорежущая резьбонарезная фреза врезается в заготовку на всю глубину, в то время как заготовка медленно вращается. Принцип резьбообразования представлен на рис. 4.5. Рис. 4.5 Резьбофрезерование гребенчатой фрезой а... Заготовка б... Фреза Нарезание наружной резьбы Нарезание внутренней резьбы 4.2 Расчёт основного машинного времени При фрезеровании для расчёта основного машинного времени th используется следующее общее уравнение (см. также уравнение 3.18) th Основное машинное время мин L Общее перемещение инструмента мм (уравн. 4.8) i Количество резов (витков) Vf Скорость подачи мм/мин f Подача мм/об n Частота вращения об/мин При резьбофрезеровании гребенчатой фрезой для пускового перемещения 1 фрезы (-d-п ) действительны следующие уравнения 6 L Общее перемещение инструмента мм (уравн. 4.9) d Диаметр резьбы мм L = 7-d-п 6 7d- п th = f" th Основное машинное время мин d Наружный диаметр резьбы мм (уравн. 4.10) f Подача мм/об n Частота вращения об/мин 342 GARANT Справочник по обработке резанием Нарезание резьбы 4 Резьбофрезерование 4.1 Гребенчатые фрезы
