Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2012 Инструмента и оснастки (Всего 2148 стр.)

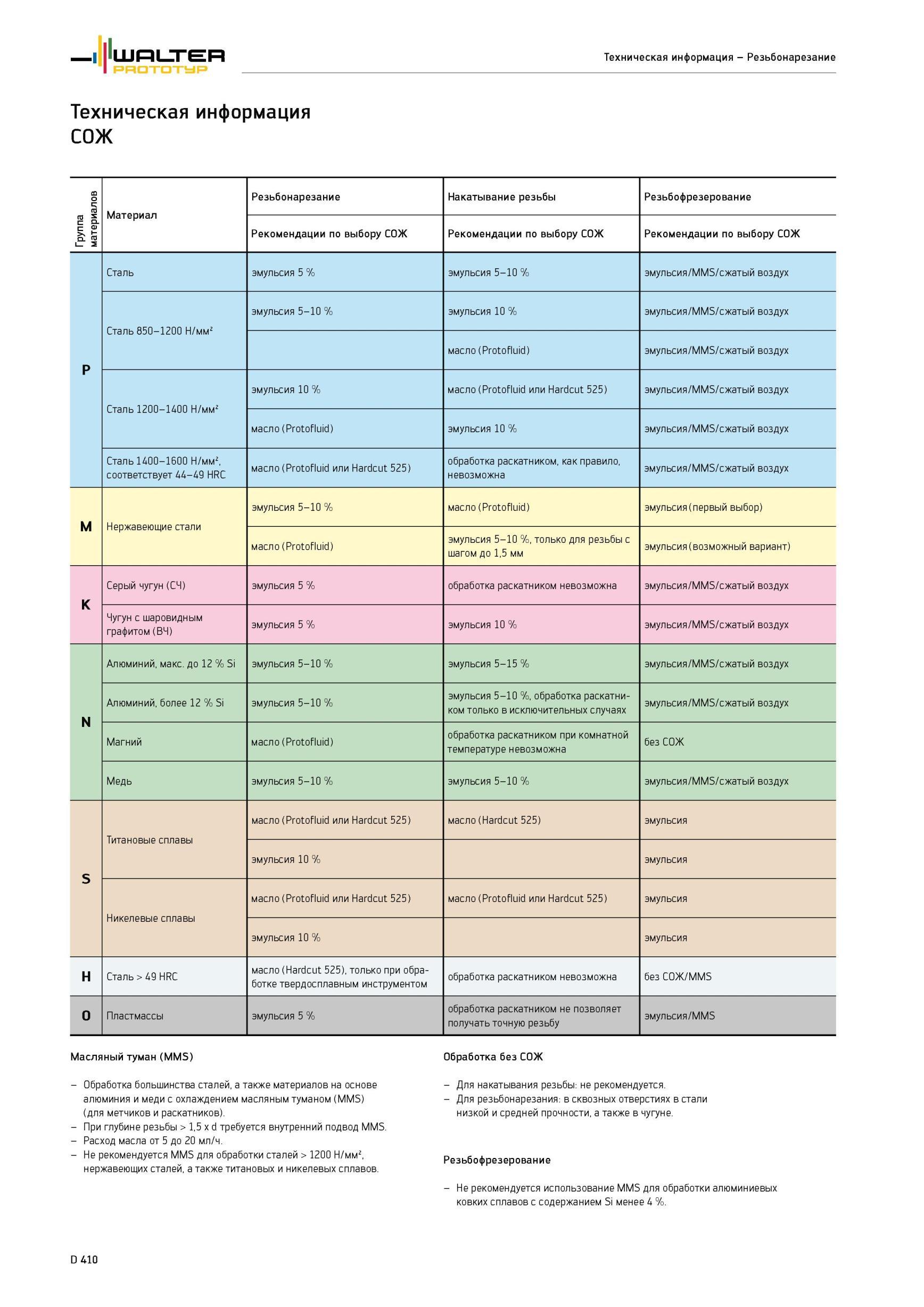

1336 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.D410

1336 Резьбонарезание Техническая информация СОЖ Группа материалов Материал Резьбонарезание Накатывание резьбы Резьбофрезерование Рекомендации по выбору СОЖ Рекомен Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. D410

Резьбонарезание Техническая информация СОЖ Группа материалов Материал Резьбонарезание Накатывание резьбы Резьбофрезерование Рекомендации по выбору СОЖ Рекомен

Резьбонарезание Техническая информация СОЖ Группа материалов Материал Резьбонарезание Накатывание резьбы Резьбофрезерование Рекомендации по выбору СОЖ Рекомендации по выбору СОЖ Рекомендации по выбору СОЖ P Сталь эмульсия 5 % эмульсия 5-10 % эмульсия/MMS/сжатый воздух Сталь 850-1200 Н/мм2 эмульсия 5-10 % эмульсия 10 % эмульсия/MMS/сжатый воздух масло (Protofluid) эмульсия/MMS/сжатый воздух Сталь 1200-1400 Н/мм2 эмульсия 10 % масло (Protofluid или Hardcut 525) эмульсия/MMS/сжатый воздух масло (Protofluid) эмульсия 10 % эмульсия/MMS/сжатый воздух Сталь 1400-1600 Н/мм2, соответствует 44-49 HRC масло (Protofluid или Hardcut 525) обработка раскатником, как правило, невозможна эмульсия/MMS/сжатый воздух M Нержавеющие стали эмульсия 5-10 % масло (Protofluid) эмульсия (первый выбор) масло (Protofluid) эмульсия 5-10 %, только для резьбы с шагом до 1,5 мм эмульсия (возможный вариант) K Серый чугун (СЧ) эмульсия 5 % обработка раскатником невозможна эмульсия/MMS/сжатый воздух Чугун с шаровидным графитом (ВЧ) эмульсия 5 % эмульсия 10 % эмульсия/MMS/сжатый воздух N Алюминий, макс. до 12 % Si эмульсия 5-10 % эмульсия 5-15 % эмульсия/MMS/сжатый воздух Алюминий, более 12 % Si эмульсия 5-10 % эмульсия 5-10 %, обработка раскатником только в исключительных случаях эмульсия/MMS/сжатый воздух Магний масло (Protofluid) обработка раскатником при комнатной температуре невозможна без СОЖ Медь эмульсия 5-10 % эмульсия 5-10 % эмульсия/MMS/сжатый воздух S Титановые сплавы масло (Protofluid или Hardcut 525) масло (Hardcut 525) эмульсия эмульсия 10 % эмульсия Никелевые сплавы масло (Protofluid или Hardcut 525) масло (Protofluid или Hardcut 525) эмульсия эмульсия 10 % эмульсия H Сталь > 49 HRC масло (Hardcut 525), только при обработке твердосплавным инструментом обработка раскатником невозможна без СОЖ/MMS O Пластмассы эмульсия 5 % обработка раскатником не позволяет получать точную резьбу эмульсия/MMS Масляный туман (MMS) - Обработка большинства сталей, а также материалов на основе алюминия и меди с охлаждением масляным туманом (MMS) (для метчиков и раскатников). - При глубине резьбы > 1,5 x d требуется внутренний подвод MMS. - Расход масла от 5 до 20 мл/ - Не рекомендуется MMS для обработки сталей > 1200 Н/мм2, нержавеющих сталей, а также титановых и никелевых сплавов. Обработка без СОЖ - Для накатывания резьбы не рекомендуется. - Для резьбонарезания в сквозных отверстиях в стали низкой и средней прочности, а также в чугуне. Резьбофрезерование - Не рекомендуется использование MMS для обработки алюминиевых ковких сплавов с содержанием Si менее 4 %. D 410 Группа материалов Техническая информация -
