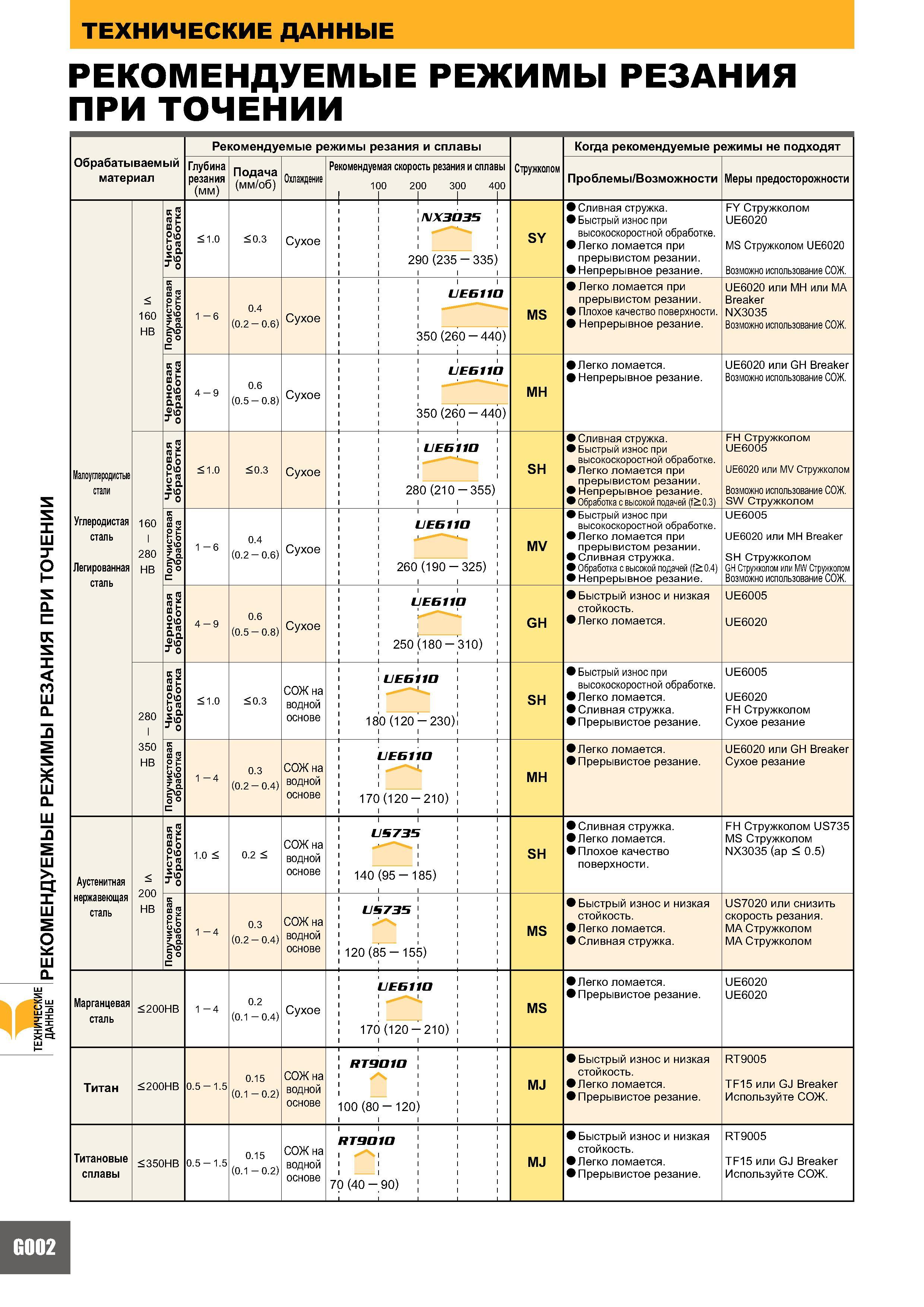

Рекомендуемые режимы резания при токарной обработке металлорежущим инструментом Mitsubishi Обрабатываемый материал Глубина резания (мм) Рекомендуемая скоро

Рекомендуемые режимы резания при токарной обработке металлорежущим инструментом Mitsubishi Обрабатываемый материал Глубина резания (мм) Рекомендуемая скоро

Рекомендуемые режимы резания при токарной обработке металлорежущим инструментом Mitsubishi Обрабатываемый материал Глубина резания (мм) Рекомендуемая скорость резания и инструментальные сплавы японского производителя 100 200 300 400 Подача (мм/об) Охлаждение Стружколом Когда рекомендуемые режимы не подходят Проблемы/Возможности Меры предосторожности Сливная стружка. Быстрый износ при высокоскоростной обработке. Легко ломается при прерывистом резании. Непрерывное резание. FY Стружколом UE6020 MS Стружколом UE6020 Возможно использование СОЖ. Легко ломается при прерывистом резании. Плохое качество поверхности. Непрерывное резание. UE6020 или MH или MA Breaker NX3035 Возможно использование СОЖ. Легко ломается. Непрерывное резание. UE6020 или GH Breaker Возможно использование СОЖ. Сливная стружка. Быстрый износ при высокоскоростной обработке. Легко ломается при прерывистом резании. Непрерывное резание. Обработка с высокой подачей (f>0.3) FH Стружколом UE6005 UE6020 или MV Стружколом Возможно использование СОЖ. SW Стружколом Быстрый износ при высокоскоростной обработке. Легко ломается при прерывистом резании. Сливная стружка. Обработка с высокой подачей (f> 0.4) Непрерывное резание. UE6005 UE6020 или MH Breaker SH Стружколом GH Стружколом или MW Стружколом Возможно использование СОЖ. Быстрый износ и низкая стойкость. Легко ломается. UE6005 UE6020 Быстрый износ при высокоскоростной обработке. Легко ломается. Сливная стружка. Прерывистое резание. UE6005 UE6020 FH Стружколом Сухое резание Легко ломается. Прерывистое резание. UE6020 или GH Breaker Сухое резание Сливная стружка. Легко ломается. Плохое качество поверхности. FH Стружколом US735 MS Стружколом NX3035 (ap < 0.5) Быстрый износ и низкая стойкость. Легко ломается. Сливная стружка. US7020 или снизить скорость резания. MA Стружколом MA Стружколом Легко ломается. Прерывистое резание. UE6020 UE6020 Быстрый износ и низкая стойкость. Легко ломается. Прерывистое резание. RT9005 TF15 или GJ Breaker Используйте СОЖ. Быстрый износ и низкая стойкость. Легко ломается. Прерывистое резание. RT9005 TF15 или GJ Breaker Используйте СОЖ. Малоуглеродистые стали Углеродистая сталь Легированная сталь кв в Ь о £& < 1.0 < 0.3 Сухое < 160 HB (0.2°-0.6) СУХОе RjS то S ГС \0 J О к ТО С Ою 0.6 (0.5 - 0.8) Сухое < 1.0 < 0.3 Сухое 160 I 280 HB 0.4 (0.2 - 0.6) Сухое 280 I 350 HB я re t в о я “ о. 10 о гс ft 0.6 (0.5 - 0.8) СуХОе < 1.0 <0.3 СОЖ на водной основе 03 СОЖ на (0.2 - 0.4) водной основе INX3035 SY 290 (235 - 335) UE6110 MS 350 (260 - 440) UE6110 350 (260 - 440) I UE6110 280 (210 - 355) UE6110 260 (190 - 325) UEB110 250 (180 - 310) UE6110 180 (120 - 230) UEB110 170 (120 - 210) MH SH MV GH SH MH Аустенитная нержавеющая сталь < 200 HB ГС у. £& ft 1.0 < 1 - 4 СОЖ на 0.2 < водной основе 03 СОЖ на (0.2 - 0.4) водной основе US735 140 (95 - 185) US735 120 (85 - 155) SH MS UE6110 Марганцевая сталь <200HB 0.2 (0.1 - 0.4) Сухое MS 170 (120 - 210) Титан <200HB 0.5 - 1.5 0.15 СОЖ на (0.1 - 0.2) водной основе RT9010 А I I 100 (80 - 120) MJ Титановые сплавы <350HB 0.5 - 1.5 0.15 (0.1 - 0.2) СОЖ на водной основе RT9010 I 70 (40 - 90) MJ 1 - 6 4 - 9 1 - 6 4 - 9 1 - 4 1 - 4 2 ТЕХНИЧЕСКИЕ ДАННЫЕ Рекомендуемые режимы резания ПРИ ТОЧЕНИИ Рекомендуемые режимы резания и сплавы
