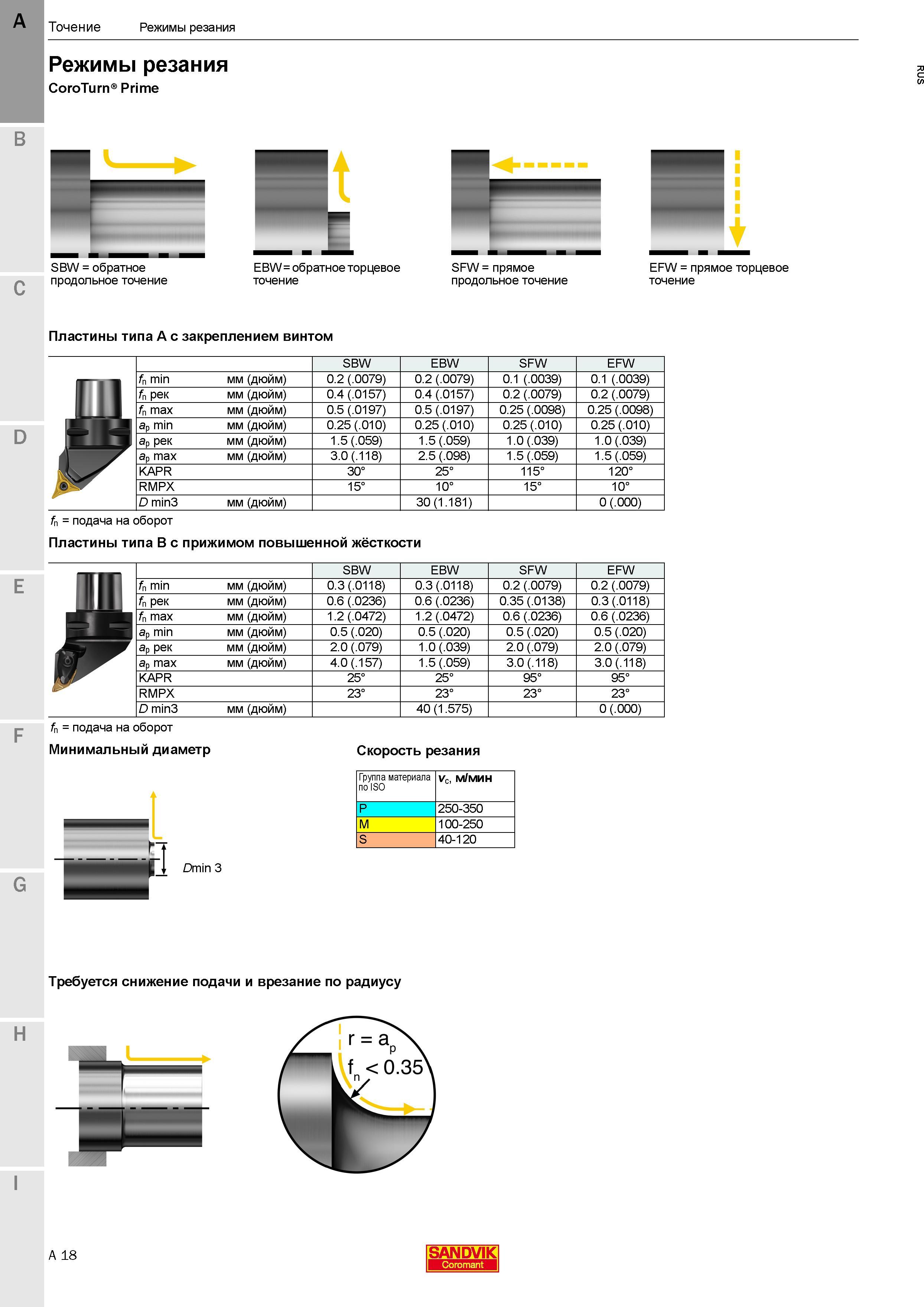

Рекомендуемые режимы резания при точении с использованием инструмента Сандвик CoroTurn Prime Пластины типа A с закреплением винтом

Рекомендуемые режимы резания при точении с использованием инструмента Сандвик CoroTurn Prime Пластины типа A с закреплением винтом

Рекомендуемые режимы резания при точении с использованием инструмента Сандвик CoroTurn Prime Пластины типа A с закреплением винтом _ SBW = обратное C продольное точение EBW = обратное торцевое точение SFW = прямое продольное точение EFW = прямое торцевое точение Пластины типа A с закреплением винтом SBW EBW SFW EFW fn min мм (дюйм) 0.2 (.0079) 0.2 (.0079) 0.1 (.0039) 0.1 (.0039) fn рек мм (дюйм) 0.4 (.0157) 0.4 (.0157) 0.2 (.0079) 0.2 (.0079) fn max мм (дюйм) 0.5 (.0197) 0.5 (.0197) 0.25 (.0098) 0.25 (.0098) ap min мм (дюйм) 0.25 (.010) 0.25 (.010) 0.25 (.010) 0.25 (.010) ap рек мм (дюйм) 1.5 (.059) 1.5 (.059) 1.0 (.039) 1.0 (.039) ap max мм (дюйм) 3.0 (.118) 2.5 (.098) 1.5 (.059) 1.5 (.059) KAPR 30 25 115 120 RMPX 15 10 15 10 D min3 мм (дюйм) 30 (1.181) 0 (.000) D fn = подача на оборот Пластины типа B с прижимом повышенной жёсткости SBW EBW SFW EFW fn min мм (дюйм) 0.3 (.0118) 0.3 (.0118) 0.2 (.0079) 0.2 (.0079) fn рек мм (дюйм) 0.6 (.0236) 0.6 (.0236) 0.35 (.0138) 0.3 (.0118) fn max мм (дюйм) 1.2 (.0472) 1.2 (.0472) 0.6 (.0236) 0.6 (.0236) ap min мм (дюйм) 0.5 (.020) 0.5 (.020) 0.5 (.020) 0.5 (.020) ap рек мм (дюйм) 2.0 (.079) 1.0 (.039) 2.0 (.079) 2.0 (.079) ap max мм (дюйм) 4.0 (.157) 1.5 (.059) 3.0 (.118) 3.0 (.118) KAPR 25 25 95 95 RMPX 23 23 23 23 D min3 мм (дюйм) 40 (1.575) 0 (.000) E F fn = подача на оборот Минимальный диаметр Скорость резания G Группа материала по ISO vc, м/мин P 250-350 M 100-250 S 40-120 Dmin 3 Требуется снижение подачи и врезание по радиусу H I A 18 SANDVIK Coromant RUS Точение Режимы резания Режимы резания
