Рекомендуемые режимы резания при фрезеровании для концевых фрез Mitsubishi VASFPR VIOLET Черновой зуб Короткая рабочая часть 4 - 6 зубая С мелким шагом

Рекомендуемые режимы резания при фрезеровании для концевых фрез Mitsubishi VASFPR VIOLET Черновой зуб Короткая рабочая часть 4 - 6 зубая С мелким шагом

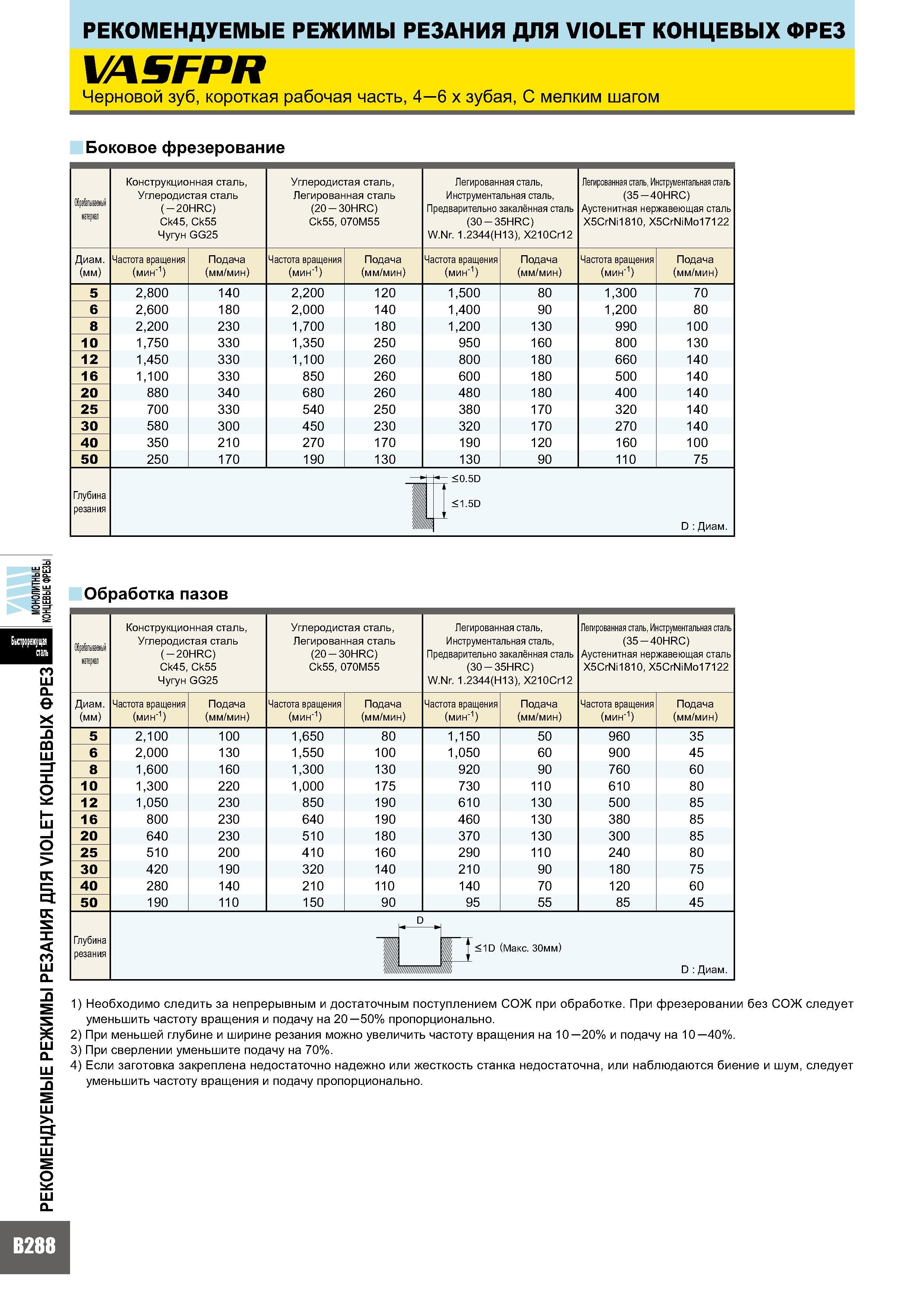

Рекомендуемые режимы резания при фрезеровании для концевых фрез Mitsubishi VASFPR VIOLET Черновой зуб Короткая рабочая часть 4 - 6 зубая С мелким шагом _ Боковое фрезерование Материал Конструкционная сталь, Углеродистая сталь ( 20HRC) Ck45, Ck55 Чугун GG25 Углеродистая сталь, Легированная сталь (20 30HRC) Ck55, 070M55 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (30 35HRC) W.Nr. 1.2344(H13), X210Cr12 Легированная сталь, Инструментальная сталь (35 40HRC) Аустенитная нержавеющая сталь X5CrNi1810, X5CrNiMo17122 Диаметр (мм) Частота вращения (мин-1) Подача (мм/мин) 5 2,800 140 2,200 120 1,500 80 1,300 70 6 2,600 180 2,000 140 1,400 90 1,200 80 8 2,200 230 1,700 180 1,200 130 990 100 10 1,750 330 1,350 250 950 160 800 130 12 1,450 330 1,100 260 800 180 660 140 16 1,100 330 850 260 600 180 500 140 20 880 340 680 260 480 180 400 140 25 700 330 540 250 380 170 320 140 30 580 300 450 230 320 170 270 140 40 350 210 270 170 190 120 160 100 50 250 170 190 130 130 90 110 75 Глубина резания 1 ti - <0.5D J <1.5D 1 D Диам. Обработка пазов О о 5 К СЦ d к s X < со Q. 2 S Q. Диаметр (мм) 5 6 8 10 12 16 20 25 30 40 50 Глубина резания Конструкционная сталь, Углеродистая сталь ( 20HRC) Ck45, Ck55 Чугун GG25 Углеродистая сталь, Легированная сталь (20 30HRC) Ck55, 070M55 Легированная сталь, Инструментальная сталь, Предварительно закалённая сталь (30 35HRC) W.Nr. 1.2344(H13), X210Cr12 Частота вращения (мин-1) Подача (мм/мин) 2,100 100 1,650 80 1,150 50 960 35 2,000 130 1,550 100 1,050 60 900 45 1,600 160 1,300 130 920 90 760 60 1,300 220 1,000 175 730 110 610 80 1,050 230 850 190 610 130 500 85 800 230 640 190 460 130 380 85 640 230 510 180 370 130 300 85 510 200 410 160 290 110 240 80 420 190 320 140 210 90 180 75 280 140 210 110 140 70 120 60 190 110 150 90 95 55 85 45 Легированная сталь, Инструментальная сталь (35 40HRC) Аустенитная нержавеющая сталь X5CrNi1810, X5CrNiMo17122 <1D (Макс. 30мм) D Диам. 1) Необходимо следить за непрерывным и достаточным поступлением СОЖ при обработке. При фрезеровании без СОЖ следует уменьшить частоту вращения и подачу на 20 50% пропорционально. 2) При меньшей глубине и ширине резания можно увеличить частоту вращения на 10 20% и подачу на 10 40%. 3) При сверлении уменьшите подачу на 70%. 4) Если заготовка закреплена недостаточно надежно или жесткость станка недостаточна, или наблюдаются биение и шум, следует уменьшить частоту вращения и подачу пропорционально. d о D 12
