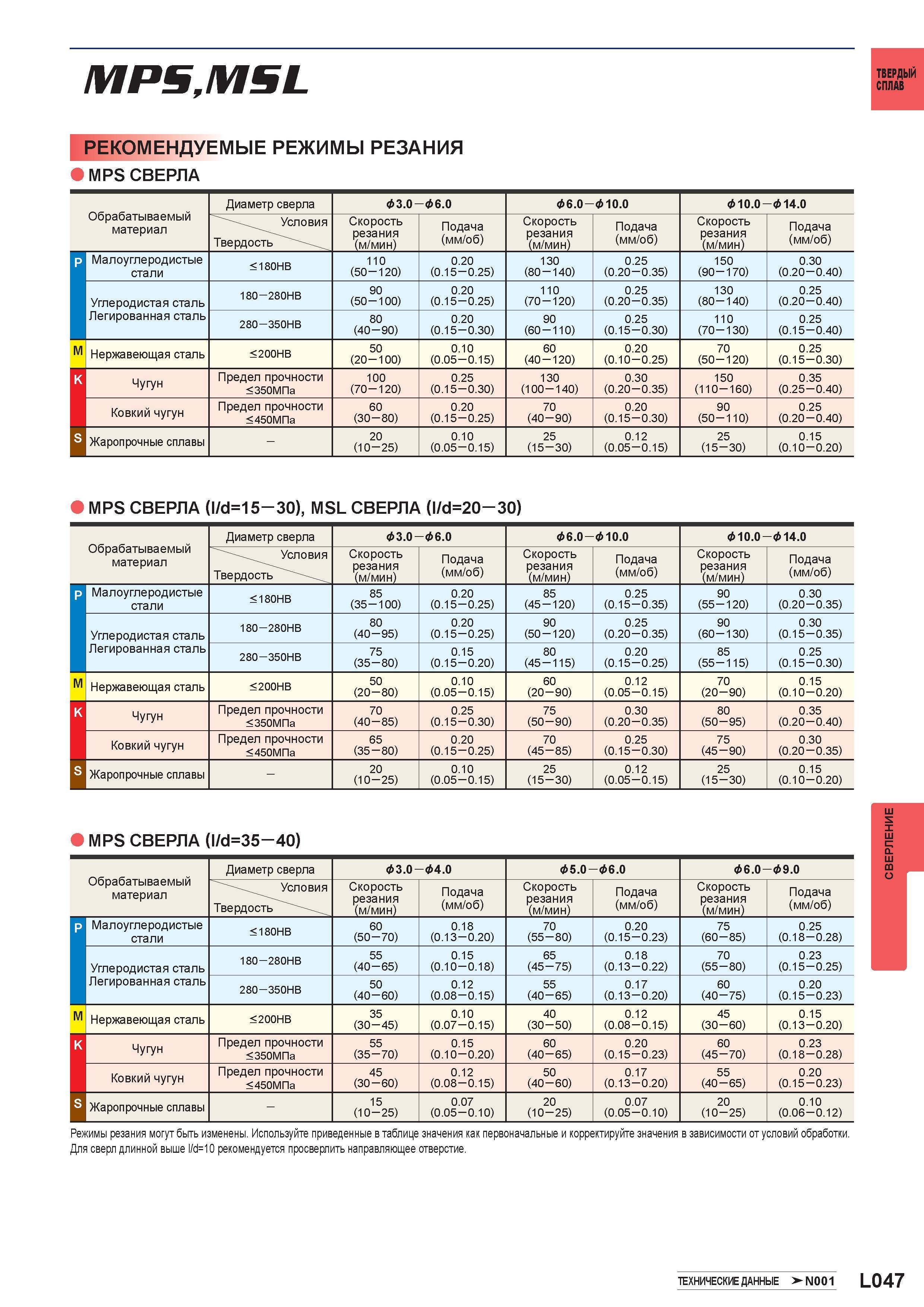

Рекомендуемые режимы резания MPS Монолитные твердосплавные сверла MITSUBISHI Обрабатываемый материал Диаметр сверла Скорость резания (м/мин) Пода

Рекомендуемые режимы резания MPS Монолитные твердосплавные сверла MITSUBISHI Обрабатываемый материал Диаметр сверла Скорость резания (м/мин) Подача (мм/об) Малоуглеродистые стали <180HB 110 (50 -120) 0.20 (0.15 - 0.25) 130 (80 -140) 0.25 (0.20 - 0.35) 150 (90 -170) 0.30 (0.20 - 0.40) Углеродистая сталь 180 -280HB 90 (50 -100) 0.20 (0.15 - 0.25) 110 (70 -120) 0.25 (0.20 - 0.35) 130 (80 -140) 0.25 (0.20 - 0.40) Легированная сталь 280 -350HB 80 (40 - 90) 0.20 (0.15 - 0.30) 90 (60 -110) 0.25 (0.15 - 0.30) 110 (70 -130) 0.25 (0.15 - 0.40) M Нержавеющая сталь <200HB 50 (20 -100) 0.10 (0.05 - 0.15) 60 (40 -120) 0.20 (0.10 - 0.25) 70 (50 -120) 0.25 (0.15 - 0.30) K Чугун Предел прочности < 350МПа 100 (70 -120) 0.25 (0.15 - 0.30) 130 (100 -140) 0.30 (0.20 - 0.35) 150 (110 -160) 0.35 (0.25 - 0.40) Ковкий чугун Предел прочности < 450МПа 60 (30 - 80) 0.20 (0.15 - 0.25) 70 (40 - 90) 0.20 (0.15 - 0.30) 90 (50 -110) 0.25 (0.20 - 0.40) S Жаропрочные сплавы - 20 (10 - 25) 0.10 (0.05 - 0.15) 25 (15 - 30) 0.12 (0.05 - 0.15) 25 (15 - 30) 0.15 (0.10 - 0.20) MPS Сверла (l/d=15-30), MSL Сверла (l/d=20-30) Обрабатываемый материал Диаметр сверла & 3.0- & 6.0 & 6.0 - & 10.0 & 10.0- & 14.0 Условия Т вердость '' -\ Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) p Малоуглеродистые стали <180HB 85 (35 -100) 0.20 (0.15 - 0.25) 85 (45 -120) 0.25 (0.15 - 0.35) 90 (55 -120) 0.30 (0.20 - 0.35) Углеродистая сталь 180 -280HB 80 (40 - 95) 0.20 (0.15 - 0.25) 90 (50 -120) 0.25 (0.20 - 0.35) 90 (60 -130) 0.30 (0.15 - 0.35) Легированная сталь 280 -350HB 75 (35 - 80) 0.15 (0.15 - 0.20) 80 (45 -115) 0.20 (0.15 - 0.25) 85 (55 -115) 0.25 (0.15 - 0.30) M Нержавеющая сталь <200HB 50 (20 - 80) 0.10 (0.05 - 0.15) 60 (20 - 90) 0.12 (0.05 - 0.15) 70 (20 - 90) 0.15 (0.10 - 0.20) K Чугун Предел прочности < 350МПа 70 (40 - 85) 0.25 (0.15 - 0.30) 75 (50 - 90) 0.30 (0.20 - 0.35) 80 (50 - 95) 0.35 (0.20 - 0.40) Ковкий чугун Предел прочности < 450МПа 65 (35 - 80) 0.20 (0.15 - 0.25) 70 (45 - 85) 0.25 (0.15 - 0.30) 75 (45 - 90) 0.30 (0.20 - 0.35) S Жаропрочные сплавы - 20 (10 - 25) 0.10 (0.05 - 0.15) 25 (15 - 30) 0.12 (0.05 - 0.15) 25 (15 - 30) 0.15 (0.10 - 0.20) MPS Сверла (l/d=35-40) Обрабатываемый материал Диаметр сверла & 3.0- & 4.0 & 5.0- & 6.0 & 6.0- & 9.0 Условия Т вердость '' '\ Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) Скорость резания (м/мин) Подача (мм/об) p Малоуглеродистые стали <180HB 60 (50 - 70) 0.18 (0.13 - 0.20) 70 (55 - 80) 0.20 (0.15 - 0.23) 75 (60 - 85) 0.25 (0.18 - 0.28) Углеродистая сталь 180 -280HB (40 65) 0.15 (0.10 - 0.18) 65 (45 - 75) 0.18 (0.13 - 0.22) 70 (55 - 80) 0.23 (0.15 - 0.25) Легированная сталь 280 -350HB 50 (40 - 60) 0.12 (0.08 - 0.15) (40-65) 0.17 (0.13 - 0.20) 60 (40 - 75) 0.20 (0.15 - 0.23) M Нержавеющая сталь <200HB 35 (30 - 45) 0.10 (0.07 - 0.15) 40 (30 - 50) 0.12 (0.08 - 0.15) 45 (30 - 60) 0.15 (0.13 - 0.20) K Чугун Предел прочности < 350МПа (35-70) 0.15 (0.10 - 0.20) 60 (40 - 65) 0.20 (0.15 - 0.23) 60 (45 - 70) 0.23 (0.18 - 0.28) Ковкий чугун Предел прочности < 450МПа 45 (30 - 60) 0.12 (0.08 - 0.15) 50 (40 - 60) 0.17 (0.13 - 0.20) (40 65) 0.20 (0.15 - 0.23) S Жаропрочные сплавы - 15 (10 - 25) 0.07 (0.05 - 0.10) 20 (10 - 25) 0.07 (0.05 - 0.10) 20 (10 - 25) 0.10 (0.06 - 0.12) Режимы резания могут быть изменены. Используйте приведенные в таблице значения как первоначальные и корректируйте значения в зависимости от условий обработки. Для сверл длинной выше l/d=10 рекомендуется просверлить направляющее отверстие. Краткое руководство по металлообработке на станках >-N001 L047 Сверление
