Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

KORLOY | Каталог KORLOY 2013 Металлорежущий инструмент (Всего 987 стр.)




642 Каталог KORLOY 2013 Металлорежущий инструмент и инструментальная оснастка Стр.F14

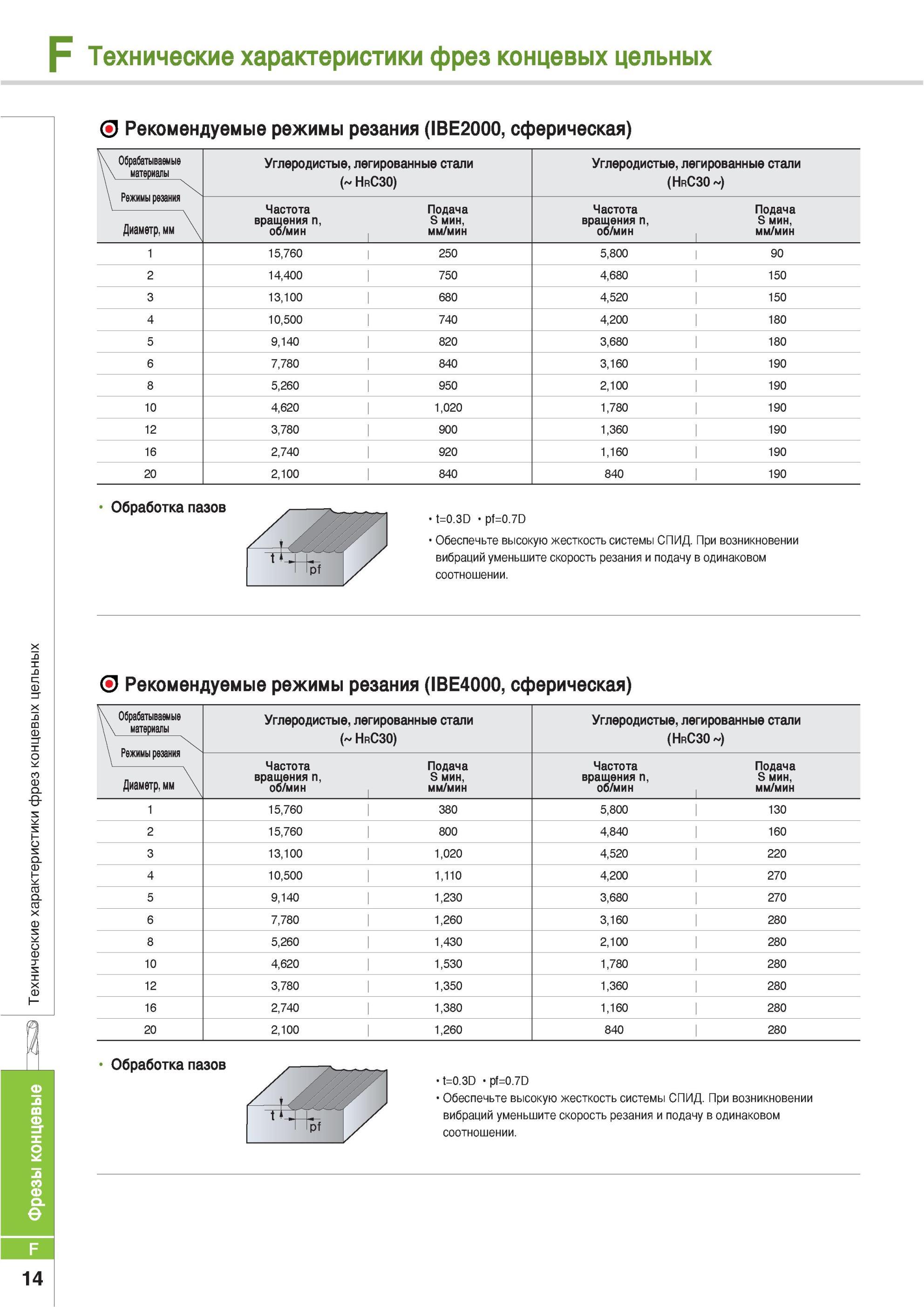

642 Рекомендуемые режимы резания для фрез Korloy IBE2000 сферическая Обрабатываемые материалы Режимы резания Диаметр мм Технические характеристики фрез концевы Каталог KORLOY 2013 Металлорежущий инструмент Точение Фрезерование Сверление Инструментальная оснастка Стр. F14

Рекомендуемые режимы резания для фрез Korloy IBE2000 сферическая Обрабатываемые материалы Режимы резания Диаметр мм Технические характеристики фрез концевы

Рекомендуемые режимы резания для фрез Korloy IBE2000 сферическая Обрабатываемые материалы Режимы резания Диаметр мм Технические характеристики фрез концевых цельных Углеродистые легированные стали ( HrC30) Углеродистые легированные стали (HrC30 ) Частота вращения n об/мин Подача S мин мм/мин Частота вращения n об/мин Подача S мин мм/мин 1 15,760 250 5,800 90 2 14,400 750 4,680 150 13,100 680 4,520 150 4 10,500 740 4,200 180 5 9,140 820 3,680 180 6 7,780 840 3,160 190 8 5,260 950 2,100 190 10 4,620 1,020 1,780 190 12 3,780 900 1,360 190 16 2,740 920 1,160 190 20 2,100 840 840 190 Обработка пазов t=0.3D pf=0.7D Обеспечьте высокую жесткость системы СПИД. При возникновении вибраций уменьшите скорость резания и подачу в одинаковом соотношении. Рекомендуемые режимы резания (IBE4000 сферическая) Обрабатываемые материалы Режимы резанияХХч' Диаметр мм Углеродистые легированные стали ( HrC30) Углеродистые легированные стали (HrC30 ) Частота вращения n об/мин Подача S мин мм/мин Частота вращения n об/мин Подача S мин мм/мин 1 15,760 380 5,800 130 2 15,760 800 4,840 160 13,100 1,020 4,520 220 4 10,500 1,110 4,200 270 5 9,140 1,230 3,680 270 6 7,780 1,260 3,160 280 8 5,260 1,430 2,100 280 10 4,620 1,530 1,780 280 12 3,780 1,350 1,360 280 16 2,740 1,380 1,160 280 20 2,100 1,260 840 280 Обработка пазов t=0.3D pf=0.7D Обеспечьте высокую жесткость системы СПИД. При возникновении вибраций уменьшите скорость резания и подачу в одинаковом соотношении. 14
