Рекомендованные режимы резания при фрезеровании Таблицы от производителя металлорежущего инструмента Обороты на шпинделе Минутная подача

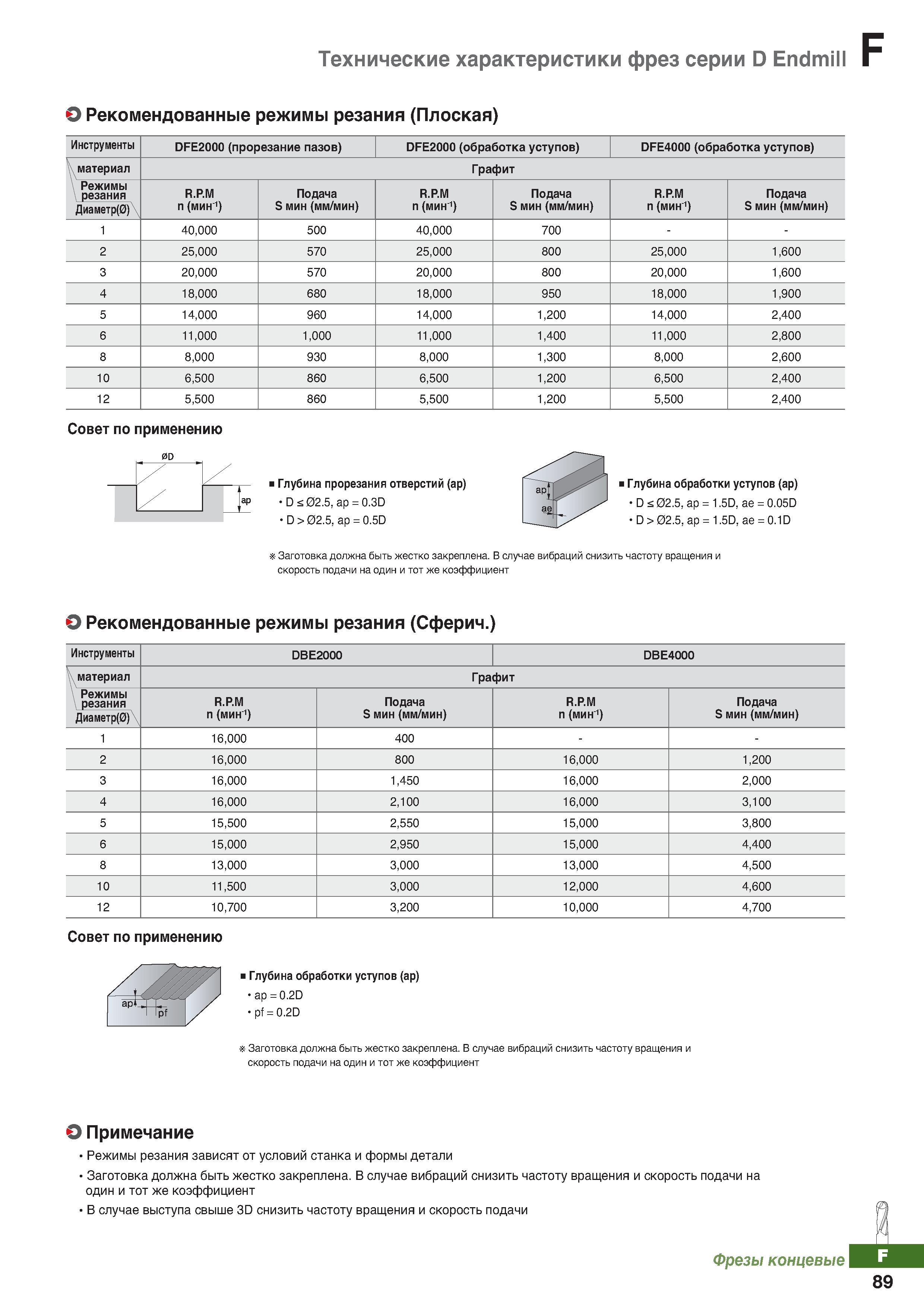

910 Каталог KORLOY 2018 Металлорежущий инструмент и станочная оснастка Стр.F89

910 Рекомендованные режимы резания при фрезеровании Таблицы от производителя металлорежущего инструмента Обороты на шпинделе Минутная подача Каталог KORLOY 2018 Инструмент и станочная оснастка Фрезы концевые монолитные по металлу Сверла спиральные Токарные расточные державки Цанговые патроны Стр. F89

Рекомендованные режимы резания при фрезеровании Таблицы от производителя металлорежущего инструмента Обороты на шпинделе Минутная подача

Рекомендованные режимы резания при фрезеровании Таблицы от производителя металлорежущего инструмента Обороты на шпинделе Минутная подача _ (Плоская) Инструменты DFE2000 (прорезание пазов) DFE2000 (обработка уступов) DFE4000 (обработка уступов) материал Графит Режимы резания Диаметр (0) R.P.M (мин1) Подача S мин (мм/мин) R.P.M (мин1) Подача S мин (мм/мин) R.P.M (мин1) Подача S мин (мм/мин) 1 40,000 500 40,000 700 2 25,000 570 25,000 800 25,000 1,600 3 20,000 570 20,000 800 20,000 1,600 4 18,000 680 18,000 950 18,000 1,900 5 14,000 960 14,000 1,200 14,000 2,400 6 11,000 1,000 11,000 1,400 11,000 2,800 8 8,000 930 8,000 1,300 8,000 2,600 10 6,500 860 6,500 1,200 6,500 2,400 12 5,500 860 5,500 1,200 5,500 2,400 Совет по применению 0D , Глубина прорезания отверстий (ар) apt Глубина обработки уступов (ap) Jap -Ds02.5,ap = O.3D J Ds02.5,ap = 1.5D,ae = O.O5D D > 02.5, ap = 0.5D Г> D>02.5,ap = 1.5D,ae = O.1D Заготовка должна быть жестко закреплена. В случае вибраций снизить частоту вращения и скорость подачи на один и тот же коэффициент Рекомендованные режимы резания (Сферич.) Инструменты DBE2000 DBE4000 материал Графит Режимы резания Диаметр (0) R.P.M (мин'1) Подача S мин (мм/мин) R.P.M (мин1) Подача S мин (мм/мин) 1 16,000 400 2 16,000 800 16,000 1,200 3 16,000 1,450 16,000 2,000 4 16,000 2,100 16,000 3,100 5 15,500 2,550 15,000 3,800 6 15,000 2,950 15,000 4,400 8 13,000 3,000 13,000 4,500 10 11,500 3,000 12,000 4,600 12 10,700 3,200 10,000 4,700 Совет по применению Глубина обработки уступов (ар) ap = 0.2D pf = 0.2D Заготовка должна быть жестко закреплена. В случае вибраций снизить частоту вращения и скорость подачи на один и тот же коэффициент О Примечание Режимы резания зависят от условий станка и формы детали Заготовка должна быть жестко закреплена. В случае вибраций снизить частоту вращения и скорость подачи на один и тот же коэффициент В случае выступа свыше 3D снизить частоту вращения и скорость подачи Фрезы концевые 89 Технические характеристики фрез серии D Endmill
