1892 Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр.F242

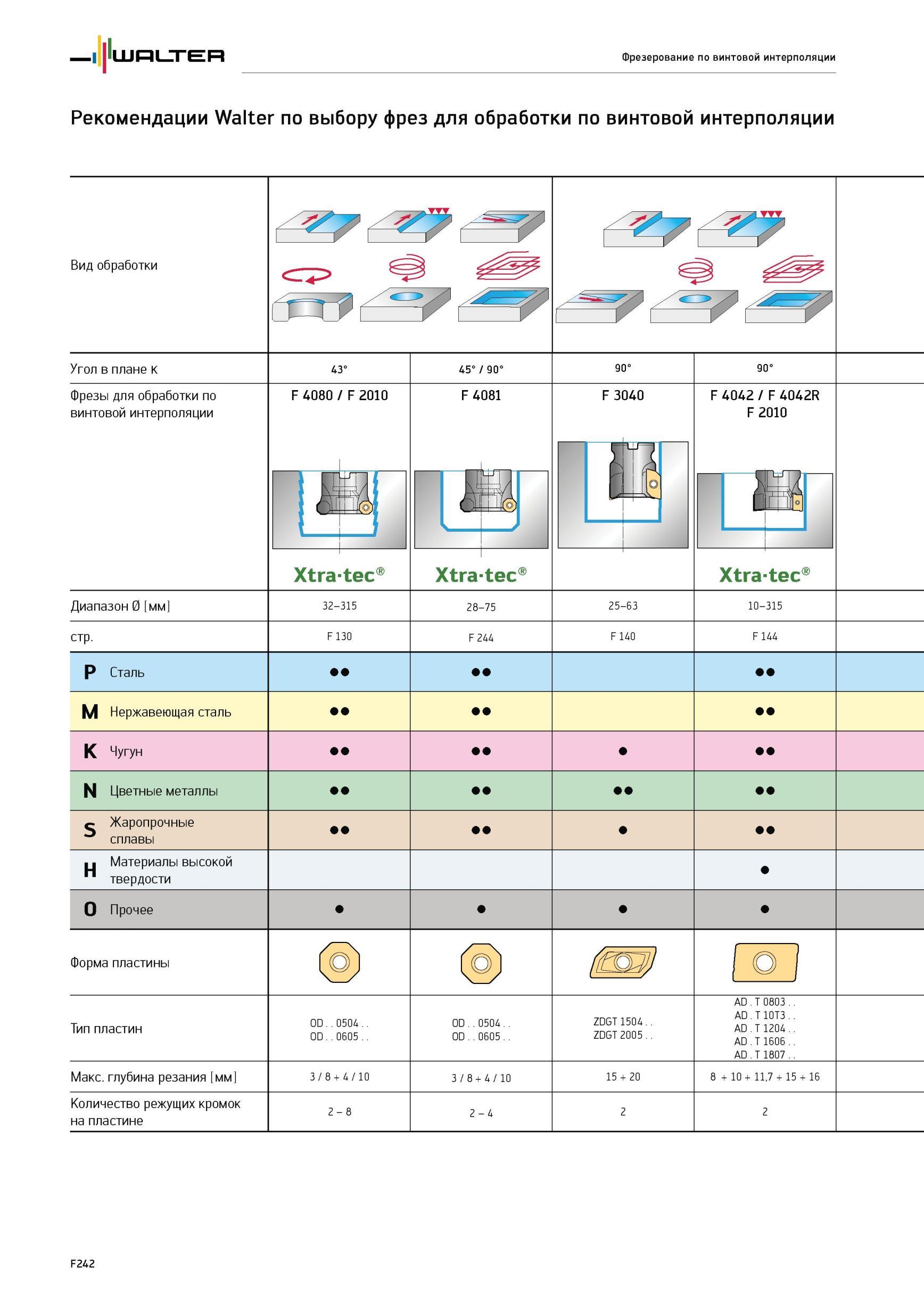

1892 Рекомендации Walter по выбору фрез для обработки по винтовой интерполяции Вид обработки Угол в плане к 43° 45° 90° Фрезы для обработки по винтовой интерполяци Каталог WALTER 2012 Режущий инструмент и инструментальная оснастка Стр. F242

Рекомендации Walter по выбору фрез для обработки по винтовой интерполяции Вид обработки Угол в плане к 43° 45° 90° Фрезы для обработки по винтовой интерполяци

Рекомендации Walter по выбору фрез для обработки по винтовой интерполяции Вид обработки Угол в плане к 43° 45° 90° Фрезы для обработки по винтовой интерполяции F 4080 / F 2010 F 4081 F 3040 F 4042 / F 4042R F 2010 J Xtra-tec Xtra-tec Диапазон диаметров инструмента мм 32-315 28-75 25-63 10-315 стр. F 130 F 244 F 140 F 144 P Сталь M Нержавеющая сталь K Чугун N Цветные металлы S Жаропрочные сплавы H Материалы высокой твердости O Прочее Форма пластины О о / Тип пластин OD 0504. OD..0605. OD 0504 OD 0605 ZDGT1504. ZDGT2005. AD T 0803 AD T 10T3 AD T 1204 AD T 1606 AD T 1807 Максимальная глубина резания мм 3 / 8 + 4 / 10 3 / 8 + 4 / 10 15 + 20 8 + 10 + 11,7 + 15 + 16 Количество режущих кромок на пластине 2 - 8 2 - 4 F242 Фрезерование по винтовой интерполяции
