Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

WALTER | Каталог WALTER 2017 Инструмент и оснастка для станков (Всего 2605 стр.)

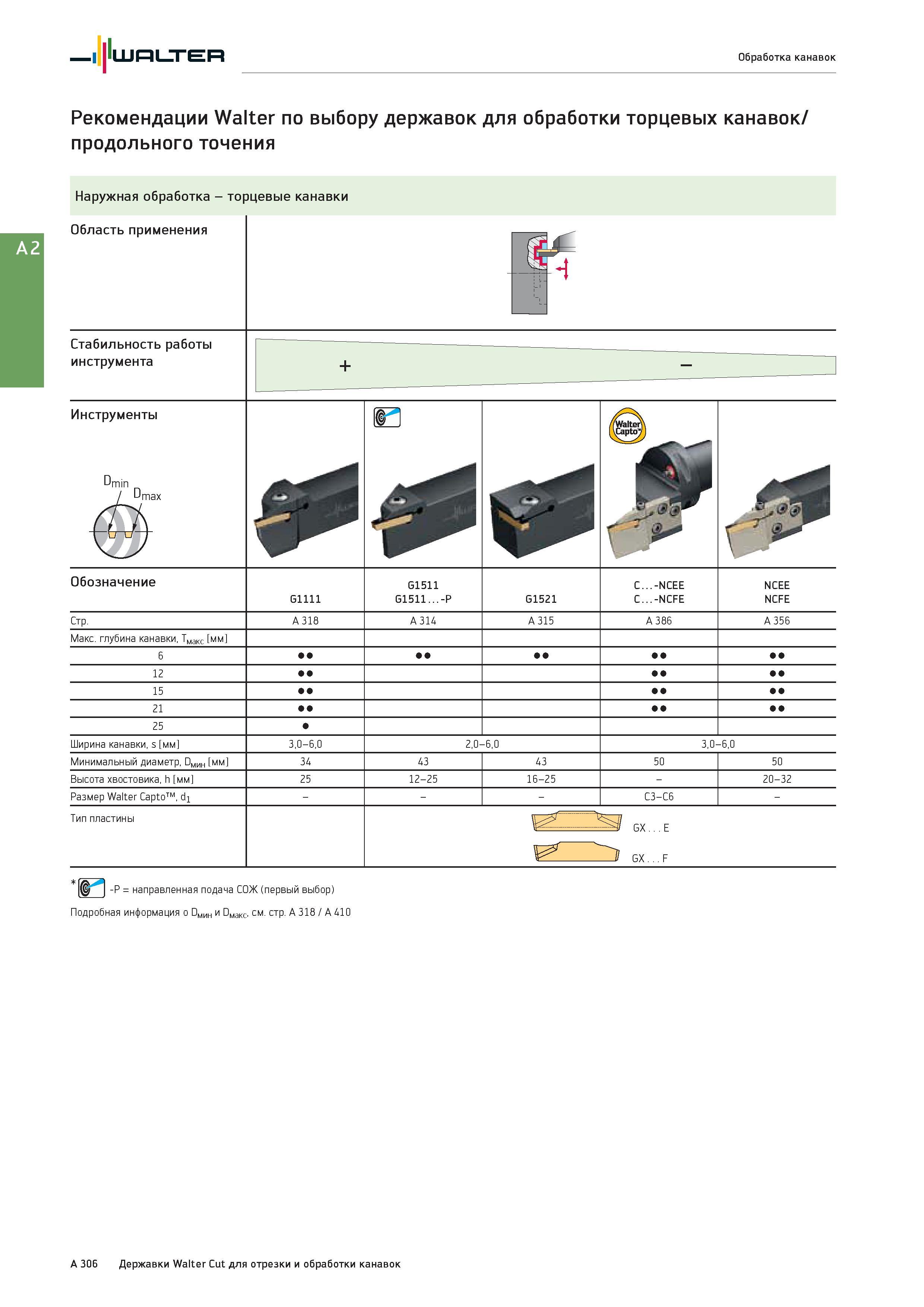

322 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A306

322 Рекомендации Walter по выбору державок для обработки торцевых канавок / продольного точения Наружная обработка - торцевые канавки Область применения Стаб Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A306

Рекомендации Walter по выбору державок для обработки торцевых канавок / продольного точения Наружная обработка - торцевые канавки Область применения Стаб

Рекомендации Walter по выбору державок для обработки торцевых канавок / продольного точения Наружная обработка - торцевые канавки Область применения Стабильность работы инструмента Инструменты Dmin / Dmax & /fWaltem \Captcy1 M JDsi r J Обозначение G1111 G1511 G1511. . . -P G1521 C . . .-NCEE C . . .-NCFE NCEE NCFE &р. A 318 A 314 A 315 A 386 A 356 Макс. глубина канавки, Tмакс мм 6 12 15 21 25 Ширина канавки, s мм 3, 0 i 0 2.0-6.0 3, 0 i 0 Минимальный диаметр, Dмин мм 34 43 43 50 50 Высота хвостовика, h мм 25 12-25 16-25 - 2 3 i 0 2 Размер Walter Capto , d1 - C3-C6 - Тип пластины GX E GX F -P = направленная подача СОЖ (первый выбор) Подробная информация о DMm и D o см. стр. A 318 / A 410 A 306 Державки Walter Cut для отрезки и обработки канавок
