Металлорежущий инструмент и инструментальная оснастка для станков

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)


Рекомендации по выбору вида фрезерования на металлорежущих станках Встречное (традиционное) фрезерование При встречном фрезеровании направление подачи заг

678 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E210

678 Рекомендации по выбору вида фрезерования на металлорежущих станках Встречное (традиционное) фрезерование При встречном фрезеровании направление подачи заг Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E210

Рекомендации по выбору вида фрезерования на металлорежущих станках Встречное (традиционное) фрезерование При встречном фрезеровании направление подачи заг

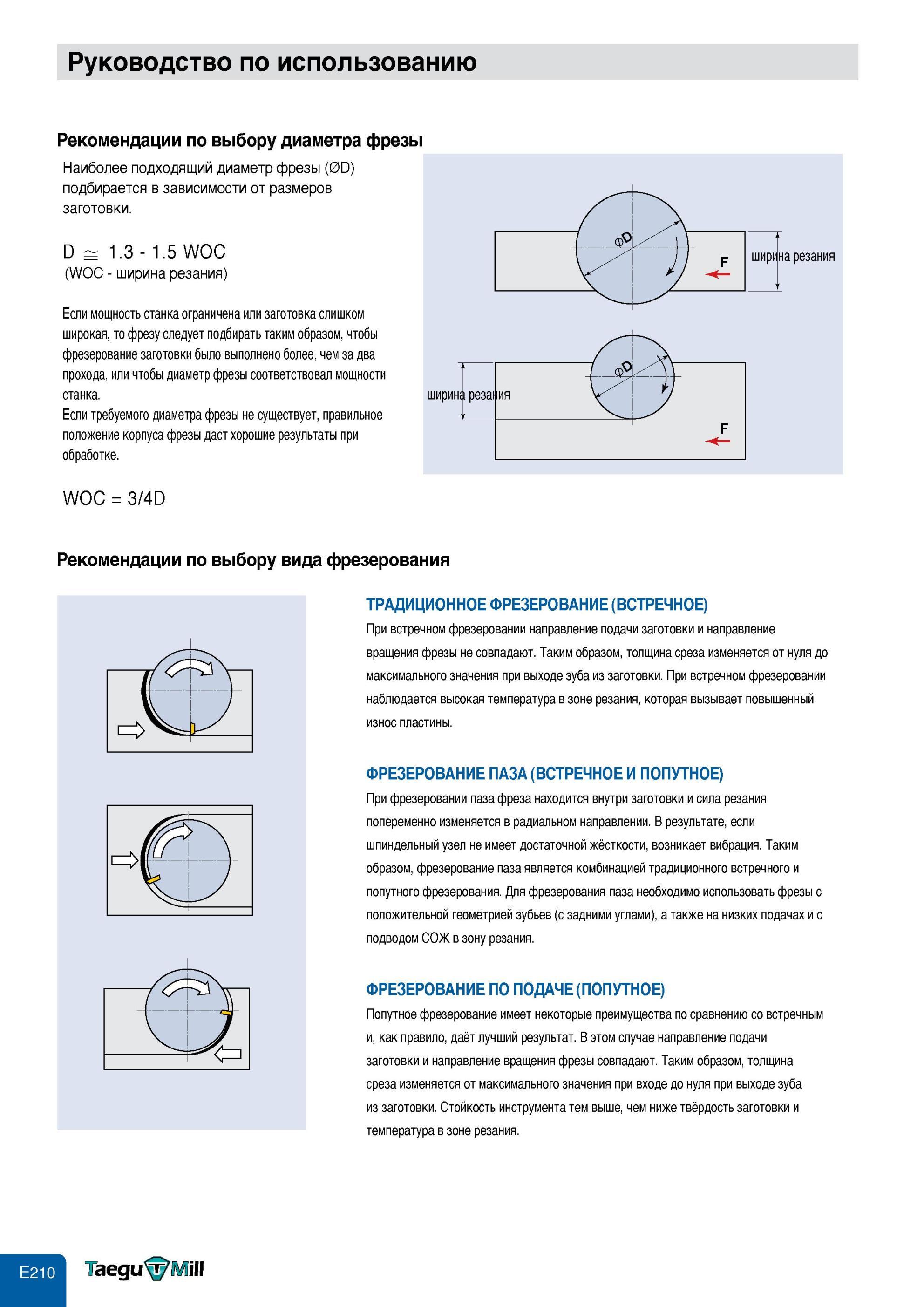

Рекомендации по выбору вида фрезерования на металлорежущих станках Встречное (традиционное) фрезерование При встречном фрезеровании направление подачи заготовки и направление вращения фрезы не совпадают. Таким образом, толщина среза изменяется от нуля до максимального значения при выходе зуба из заготовки. При встречном фрезеровании наблюдается высокая температура в зоне резания, которая вызывает повышенный износ пластины. ФРЕЗЕРОВАНИЕ ПАЗА (ВСТРЕчНОЕ И ПОПУТНОЕ) При фрезеровании паза фреза находится внутри заготовки и сила резания попеременно изменяется в радиальном направлении. В результате, если шпиндельный узел не имеет достаточной жёсткости, возникает вибрация. Таким образом, фрезерование паза является комбинацией традиционного встречного и попутного фрезерования. Для фрезерования паза необходимо использовать фрезы с положительной геометрией зубьев (с задними углами), а также на низких подачах и с подводом СОЖ в зону резания. ФРЕЗЕРОВАНИЕ ПО ПОДАчЕ (ПОПУТНОЕ) Попутное фрезерование имеет некоторые преимущества по сравнению со встречным и, как правило, даёт лучший результат. В этом случае направление подачи заготовки и направление вращения фрезы совпадают. Таким образом, толщина среза изменяется от максимального значения при входе до нуля при выходе зуба из заготовки. Стойкость инструмента тем выше, чем ниже твёрдость заготовки и температура в зоне резания. 1111 ширина резания ширина резания Фрезерование Фрезы Taegutec со сменными режущими пластинами Рекомендации по выбору диаметра фрезы и выбору вида фрезерования шпиндельный узел имеет достаточной жёст Руководство по использованию Рекомендации по выбору диаметра фрезы Наиболее подходящий диаметр фрезы (0D) подбирается в зависимости от размеров заготовки. D 1.3 - 1.5 WOC (WOC - ширина резания) Если мощность станка ограничена или заготовка слишком широкая, то фрезу следует подбирать таким образом, чтобы фрезерование заготовки было выполнено более, чем за два прохода, или чтобы диаметр фрезы соответствовал мощности станка. Если требуемого диаметра фрезы не существует, правильное положение корпуса фрезы даст хорошие результаты при обработке. WOC = 3/4D
