Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

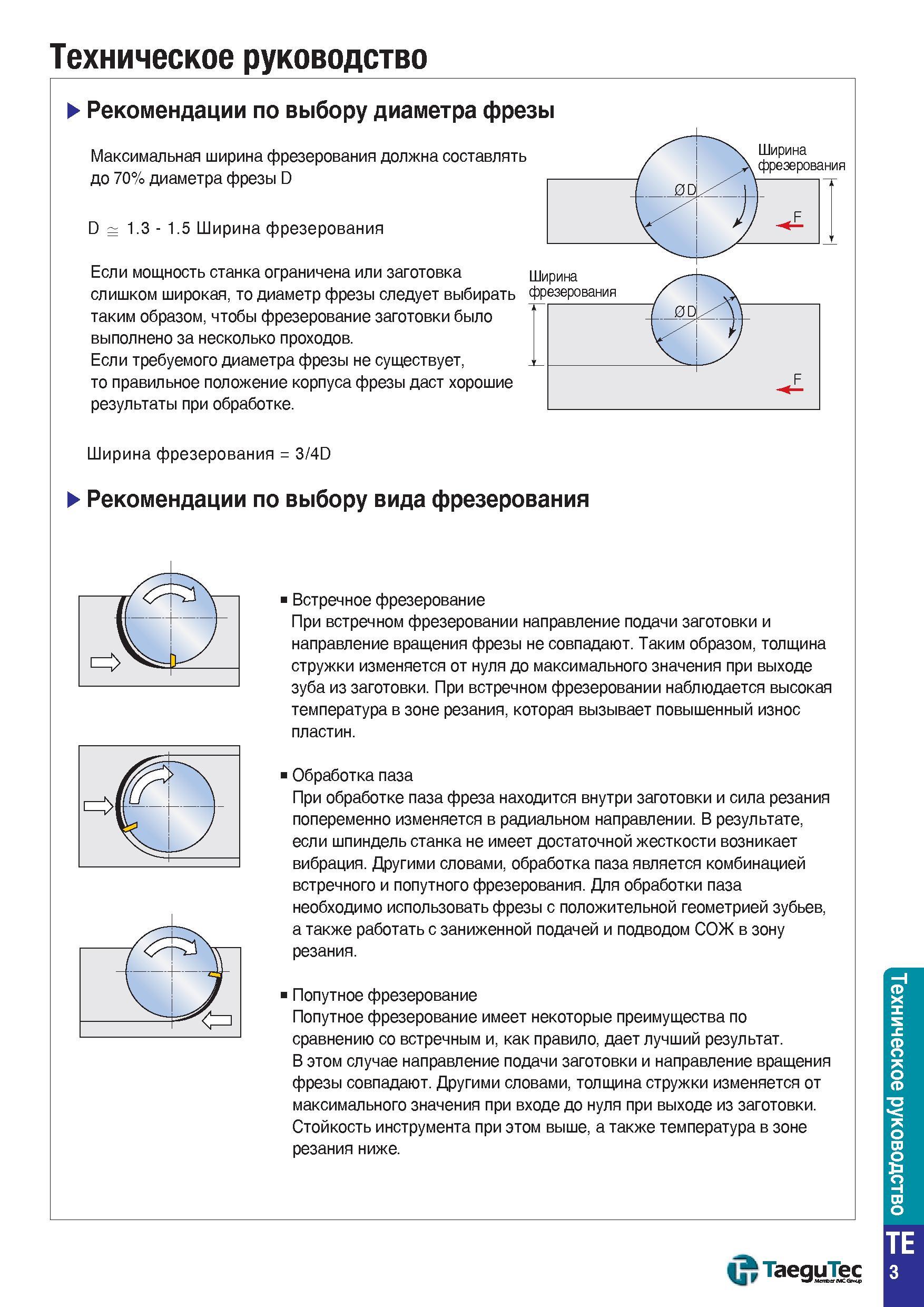

Рекомендации по выбору диаметра торцовой фрезы Максимальная ширина торцевого фрезерования должна составлять до 70 % диаметра фрезы Если мощность

1476 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.TE3

1476 Рекомендации по выбору диаметра торцовой фрезы Максимальная ширина торцевого фрезерования должна составлять до 70 % диаметра фрезы Если мощность Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка для металлообрабатывающих станков Точение Фрезерование Сверление Стр. TE3

Рекомендации по выбору диаметра торцовой фрезы Максимальная ширина торцевого фрезерования должна составлять до 70 % диаметра фрезы Если мощность

Рекомендации по выбору диаметра торцовой фрезы Максимальная ширина торцевого фрезерования должна составлять до 70 % диаметра фрезы Если мощность фрезерного станка ограничена или заготовка слишком широкая, то диаметр фрезы следует выбирать таким образом, чтобы фрезерование заготовки было выполнено за несколько проходов. Если требуемого диаметра фрезы не существует, то правильное положение корпуса фрезы даст хорошие результаты при обработке. Ширина фрезерования 3/4D рекомендации по выбору вида фрезерования Встречное фрезерование При встречном фрезеровании направление подачи заготовки и направление вращения фрезы не совпадают. Таким образом, толщина стружки изменяется от нуля до максимального значения при выходе зуба из заготовки. При встречном фрезеровании наблюдается высокая температура в зоне резания, которая вызывает повышенный износ пластин. Обработка паза При обработке паза фреза находится внутри заготовки и сила резания попеременно изменяется в радиальном направлении. В результате, если шпиндель станка не имеет достаточной жесткости возникает вибрация. Другими словами, обработка паза является комбинацией встречного и попутного фрезерования. Для обработки паза необходимо использовать фрезы с положительной геометрией зубьев, а также работать с заниженной подачей и подводом СОЖ в зону резания. Попутное фрезерование Попутное фрезерование имеет некоторые преимущества по сравнению со встречным и, как правило, дает лучший результат. В этом случае направление подачи заготовки и направление вращения фрезы совпадают. Другими словами, толщина стружки изменяется от максимального значения при входе до нуля при выходе из заготовки. Стойкость инструмента при этом выше, а также температура в зоне резания ниже. TaeguTec TE 3 Техническое руководство Техническое руководство Ширина фрезерования
