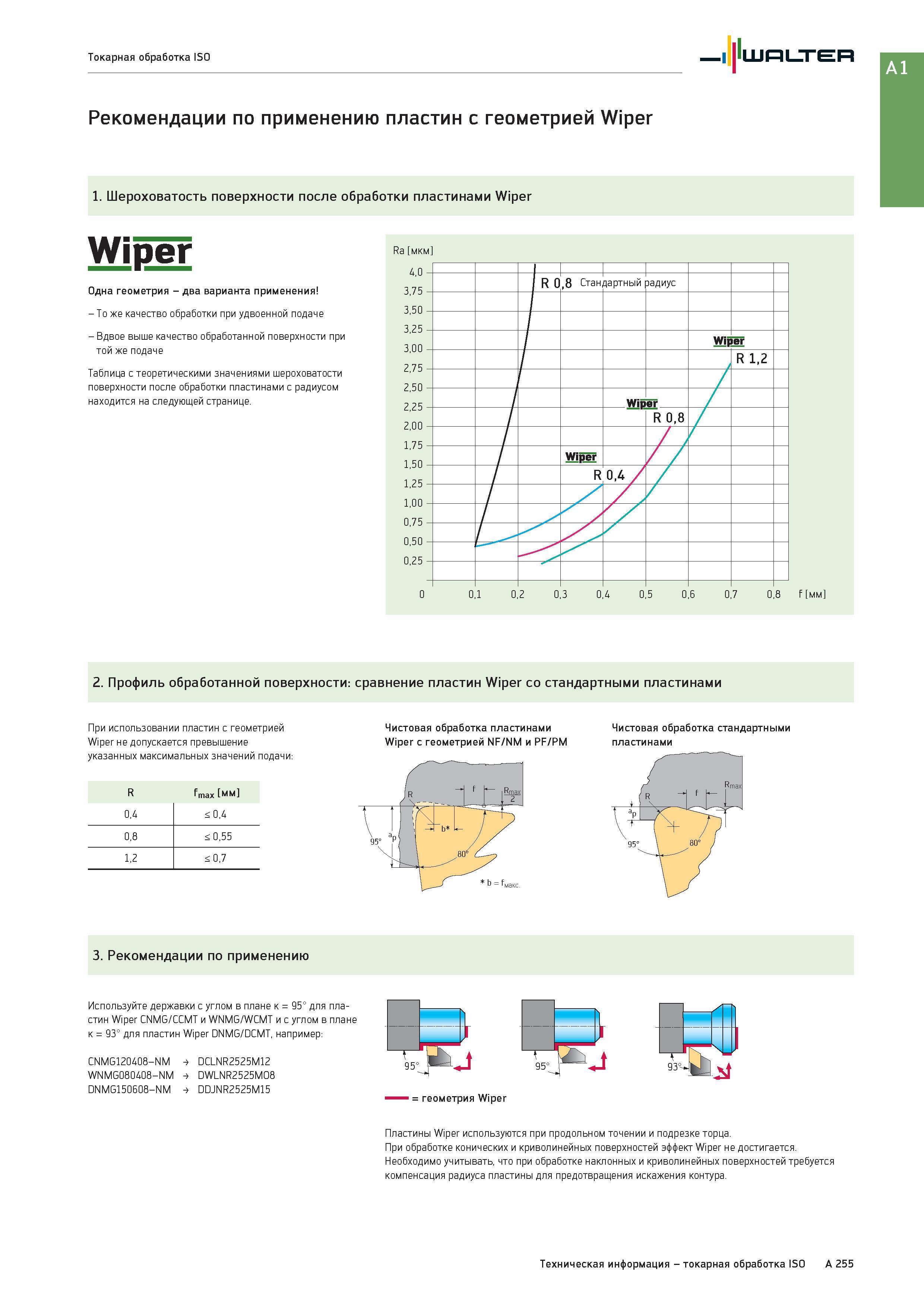

271 Каталог WALTER 2017 Инструмент режущий и оснастка инструментальная для станков Стр.A255

271 Рекомендации по применению пластин Walter с геометрией Wiper Шероховатость поверхности после обработки пластинами Wiper Одна геометрия - два варианта при Каталог WALTER 2017 Инструмент металлорежущий и вспомогательный для металлообрабатывающих станков Сменные пластины Резцы Державки Расточные оправки Сверла Фрезы Патроны Стр. A255

Рекомендации по применению пластин Walter с геометрией Wiper Шероховатость поверхности после обработки пластинами Wiper Одна геометрия - два варианта при

Рекомендации по применению пластин Walter с геометрией Wiper Шероховатость поверхности после обработки пластинами Wiper Одна геометрия - два варианта применения - То же качество обработки при удвоенной подаче - Вдвое выше качество обработанной поверхности при той же подаче Таблица с теоретическими значениями шероховатости поверхности после обработки пластинами с радиусом находится на следующей странице. Ra мкм 4,0 3.75 3.50 3.25 3.00 2.75 2.50 2.25 2.00 1.75 1.50 1.25 1,00 0,75 0,50 0,25 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 f мм 2. Токарная обработка ISO Walter Профиль обработанной поверхности: сравнение пластин Wiper со стандартными пластинами При использовании пластин с геометрией Wiper не допускается превышение указанных максимальных значений подачи: R fmax мм 0,4 < 0,4 0,8 < 0,55 1,2 < 0,7 Чистовая обработка пластинами Wiper с геометрией NF/NM и PF/PM Чистовая обработка стандартными пластинами 3.Рекомендации по применению Используйте державки с углом в плане к = 95° для пластин Wiper CNMG/CCMT и WNMG/WCMT и с углом в плане к = 93° для пластин Wiper DNMG/DCMT, например: CNMG120408-NM DCLNR2525M12 WNMG080408-NM DWLNR2525MO8 DNMG150608-NM DDJNR2525M15 = геометрия Wiper Пластины Wiper используются при продольном точении и подрезке торца. При обработке конических и криволинейных поверхностей эффект Wiper не достигается. Необходимо учитывать, что при обработке наклонных и криволинейных поверхностей требуется компенсация радиуса пластины для предотвращения искажения контура. Техническая информация - токарная обработка ISO A 255
