Рекомендации по применению державок Walter для токарной обработки с направленной подачей СОЖ Все резцы имеют 3 отверстия для подвода СОЖ

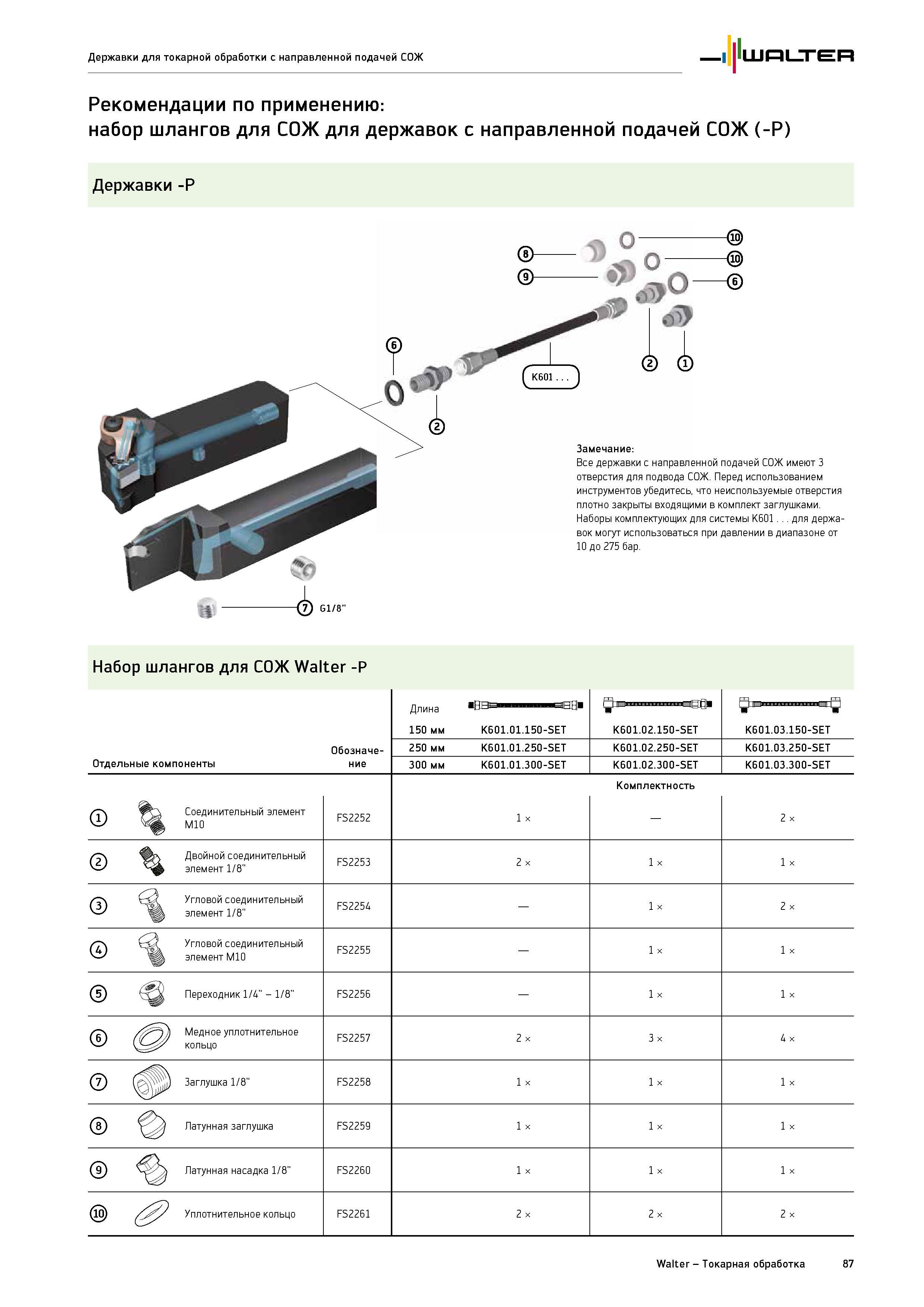

89 Каталог WALTER 2015 Новый металлорежущий инструмент и оснастка Инновации 2015-1 Стр.87

89 Рекомендации по применению державок Walter для токарной обработки с направленной подачей СОЖ Все резцы имеют 3 отверстия для подвода СОЖ Каталог WALTER 2015 Новый металлорежущий инструмент и инструментальная оснастка для станков и центров с ЧПУ Инновации 2015-1 Стр. 87

Рекомендации по применению державок Walter для токарной обработки с направленной подачей СОЖ Все резцы имеют 3 отверстия для подвода СОЖ

Рекомендации по применению державок Walter для токарной обработки с направленной подачей СОЖ Все резцы имеют 3 отверстия для подвода СОЖ _ Перед использованием инструментов убедитесь что неиспользуемые отверстия плотно закрыты входящими в комплект заглушками. Наборы комплектующих для системы K601 для державок могут использоваться при давлении в диапазоне от 10 до 275 бар. Набор шлангов для СОЖ Walter -P Длина 150 мм K601.01.150-SET K601.02.150-SET K601.03.150-SET Обозначе- 250 мм K601.01.250-SET K601.02.250-SET K601.03.250-SET Отдельные компоненты ние 300 мм K601.01.300-SET K601.02.300-SET K601.03.300-SET Соединительный элемент M10 FS2252 1 X Комплектность 2 x Двойной соединительный элемент 1/8" FS2253 2 x 1 X 1 X Угловой соединительный элемент 1/8" FS2254 1 X 2 x Угловой соединительный элемент M10 FS2255 1 X 1 X Переходник 1/4" 1/8" FS2256 1 X 1 X Медное уплотнительное кольцо FS2257 2 x 3 X 4 x Р Заглушка 1/8" FS2258 1 X 1 X 1 X Латунная заглушка FS2259 1 X 1 X 1 X Латунная насадка 1/8" FS2260 1 X 1 X 1 X 0 Уплотнительное кольцо FS2261 2 X 2 X 2 X Walter Токарная обработка 87 Рекомендации по применению набор шлангов для СОЖ для державок с направленной подачей СОЖ (-P) Державки -P Замечание державки с направленной подачей СОЖ
