Рекомендации по правильной эксплуатации сборных сверл Митсубиси с твердосплавной сменной режущей головкой Прежде чем установить сменную пластину

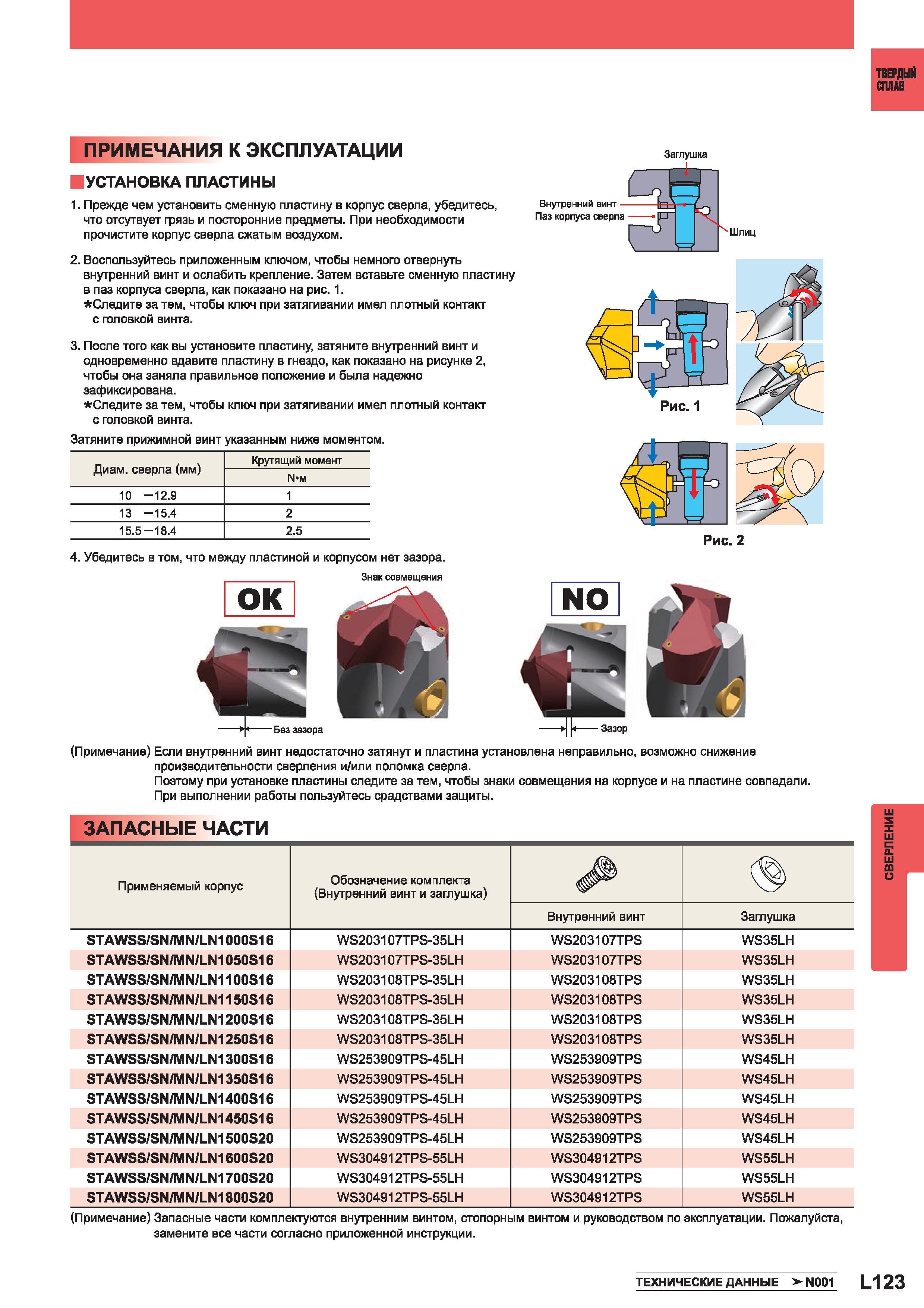

1201 Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр.L123

1201 Рекомендации по правильной эксплуатации сборных сверл Митсубиси с твердосплавной сменной режущей головкой Прежде чем установить сменную пластину Каталог MITSUBISHI 2014 Металлорежущий инструмент токарный и вращающийся Стр. L123

Рекомендации по правильной эксплуатации сборных сверл Митсубиси с твердосплавной сменной режущей головкой Прежде чем установить сменную пластину

Рекомендации по правильной эксплуатации сборных сверл Митсубиси с твердосплавной сменной режущей головкой Прежде чем установить сменную пластину _ в корпус сверла убедитесь что отсутвует грязь и посторонние предметы. При необходимости прочистите корпус сверла сжатым воздухом. 2. Воспользуйтесь приложенным ключом чтобы немного отвернуть внутренний винт и ослабить крепление. Затем вставьте сменную пластину в паз корпуса сверла как показано на рис. 1. Следите за тем чтобы ключ при затягивании имел плотный контакт с головкой винта. 3. После того как вы установите пластину затяните внутренний винт и одновременно вдавите пластину в гнездо как показано на рисунке 2 чтобы она заняла правильное положение и была надежно зафиксирована. Следите за тем чтобы ключ при затягивании имел плотный контакт с головкой винта. Затяните прижимной винт указанным ниже моментом. Заглушка к Внутренний винт Паз корпуса сверла ИЗ "Шлиц Диаметр сверла (мм) Крутящий момент N'M 10 -12.9 1 13 -15.4 2 15.5-18.4 2.5 4. Убедитесь в том что между пластиной и корпусом нет зазора. Знак совмещения - Без зазора А- L Зазор (Примечание) Если внутренний винт недостаточно затянут и пластина установлена неправильно возможно снижение производительности сверления и или поломка сверла. Поэтому при установке пластины следите за тем чтобы знаки совмещения на корпусе и на пластине совпадали. При выполнении работы пользуйтесь средствами защиты. Запасные части Применяемый корпус Обозначение комплекта (Внутренний винт и заглушка) ( ) Внутренний винт Заглушка STAWSS SN MN LN1000S16 WS203107TPS-35LH WS203107TPS WS35LH STAWSS SN MN LN1050S16 WS203107TPS-35LH WS203107TPS WS35LH STAWSS SN MN LN1100S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS S N M N LN1150S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS SN MN LN1200S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS SN MN LN1250S16 WS203108TPS-35LH WS203108TPS WS35LH STAWSS SN MN LN1300S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS SN MN LN1350S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS SN MN LN1400S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS S N MN LN1450S16 WS253909TPS-45LH WS253909TPS WS45LH STAWSS SN MN LN1500S20 WS253909TPS-45LH WS253909TPS WS45LH STAWSS SN MN LN1600S20 WS304912TPS-55LH WS304912TPS WS55LH STAWSS SN MN LN1700S20 WS304912TPS-55LH WS304912TPS WS55LH STAWSS SN MN LN1800S20 WS304912TPS-55LH WS304912TPS WS55LH (Примечание) Запасные части комплектуются внутренним винтом стопорным винтом и руководством по эксплуатации. Пожалуйста замените все части согласно приложенной инструкции. ТЕХНИЧЕСКИЕ ДАННЫЕ N001 L123 Сверление Твердый сплав ПРИМЕЧАНИЯ К ЭКСПЛУАТАЦИИ УСТАНОВКА ПЛАСТИНЫ
