Рекомендации по переточке спиральных твердосплавных сверл Tungaloy DSW Проверьте режущие грани на наличие повреждений и износа В случае обнаружения больши

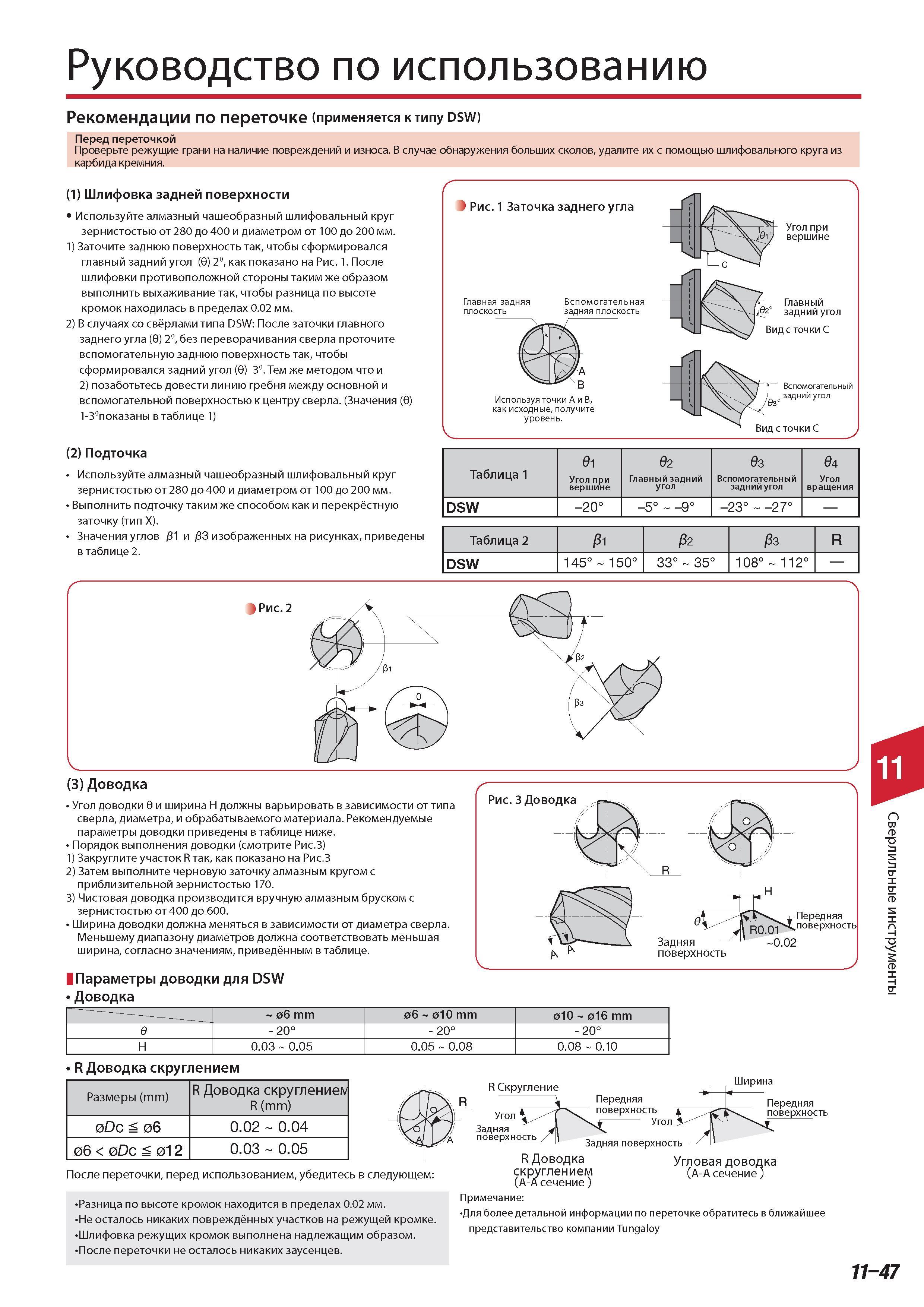

809 Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр.11-47

809 Рекомендации по переточке спиральных твердосплавных сверл Tungaloy DSW Проверьте режущие грани на наличие повреждений и износа В случае обнаружения больши Каталог TUNGALOY 2014 Металлорежущий инструмент и инструментальная оснастка Стр. 11-47

Рекомендации по переточке спиральных твердосплавных сверл Tungaloy DSW Проверьте режущие грани на наличие повреждений и износа В случае обнаружения больши

Рекомендации по переточке спиральных твердосплавных сверл Tungaloy DSW Проверьте режущие грани на наличие повреждений и износа В случае обнаружения больших сколов удалите их с помощью шлифовального круга из карбида кремния. (1) Шлифовка задней поверхности Используйте алмазный чашеобразный шлифовальный круг зернистостью от 280 до 400 и диаметром от 100 до 200 мм. 1) Заточите заднюю поверхность так чтобы сформировался главный задний угол (9) 20 как показано на Рис. 1. После шлифовки противоположной стороны таким же образом выполнить выхаживание так чтобы разница по высоте кромок находилась в пределах 0.02 мм. 2) В случаях со свёрлами типа DSW После заточки главного заднего угла (9) 20 без переворачивания сверла проточите вспомогательную заднюю поверхность так чтобы сформировался задний угол (9) 30. Тем же методом что и 2) позаботьтесь довести линию гребня между основной и вспомогательной поверхностью к центру сверла. (Значения (9) 1-30показаны в таблице 1) (2) Подточка Используйте алмазный чашеобразный шлифовальный круг зернистостью от 280 до 400 и диаметром от 100 до 200 мм. Выполнить подточку таким же способом как и перекрёстную заточку (тип Х). Значения углов 01 и 03 изображенных на рисунках приведены в таблице 2. Таблица 1 01 Угол при вершине 02 Главный задний угол 03 Вспомогательный задний угол 04 Угол вращения DSW 1 К) -5 -9 -23 -27 Таблица 2 01 02 03 R DSW 145 150 33 35 108 112 (3) Доводка Угол доводки 9 и ширина должны варьировать в зависимости от типа сверла диаметра и обрабатываемого материала. Рекомендуемые параметры доводки приведены в таблице ниже. Порядок выполнения доводки (смотрите Рис.3) 1) Закруглите участок R так как показано на Рис.3 2) Затем выполните черновую заточку алмазным кругом с приблизительной зернистостью 170. 3) Чистовая доводка производится вручную алмазным бруском с зернистостью от 400 до 600. Ширина доводки должна меняться в зависимости от диаметра сверла. Меньшему диапазону диаметров должна соответствовать меньшая ширина согласно значениям приведённым в таблице. Параметры доводки для DSW Доводка 0 06 mm - 20 06 010 mm - 20 010 016 mm - 20 H 0.03 0.05 0.05 0.08 0.08 0.10 R Доводка скруглением Размеры ( mm ) R Доводка скруглением R ( mm ) Dc 06 0.02 0.04 06 Dc 012 0.03 0.05 R Скругление Ширина Угол Задняя поверхность Передняя поверхность - Угол Передняя поверхность После переточки перед использованием убедитесь в следующем Разница по высоте кромок находится в пределах 0.02 мм. Не осталось никаких повреждённых участков на режущей кромке. Шлифовка режущих кромок выполнена надлежащим образом. После переточки не осталось никаких заусенцев. Угловая доводка (A-A сечение) Задняя поверхность R Доводка скруглением (A-A сечение ) Примечание Для более детальной информации по переточке обратитесь в ближайшее представительство компании Tungaloy 11-47 Руководство по использованию Сверлильный инструмент Tungaloy Применяется к типу Перед переточкой
