Рекомендации по контролю над стружкоо-бразованием Обработка канавок При отсутствии пластины подходящего размера соответствующая стратегия обработки ка

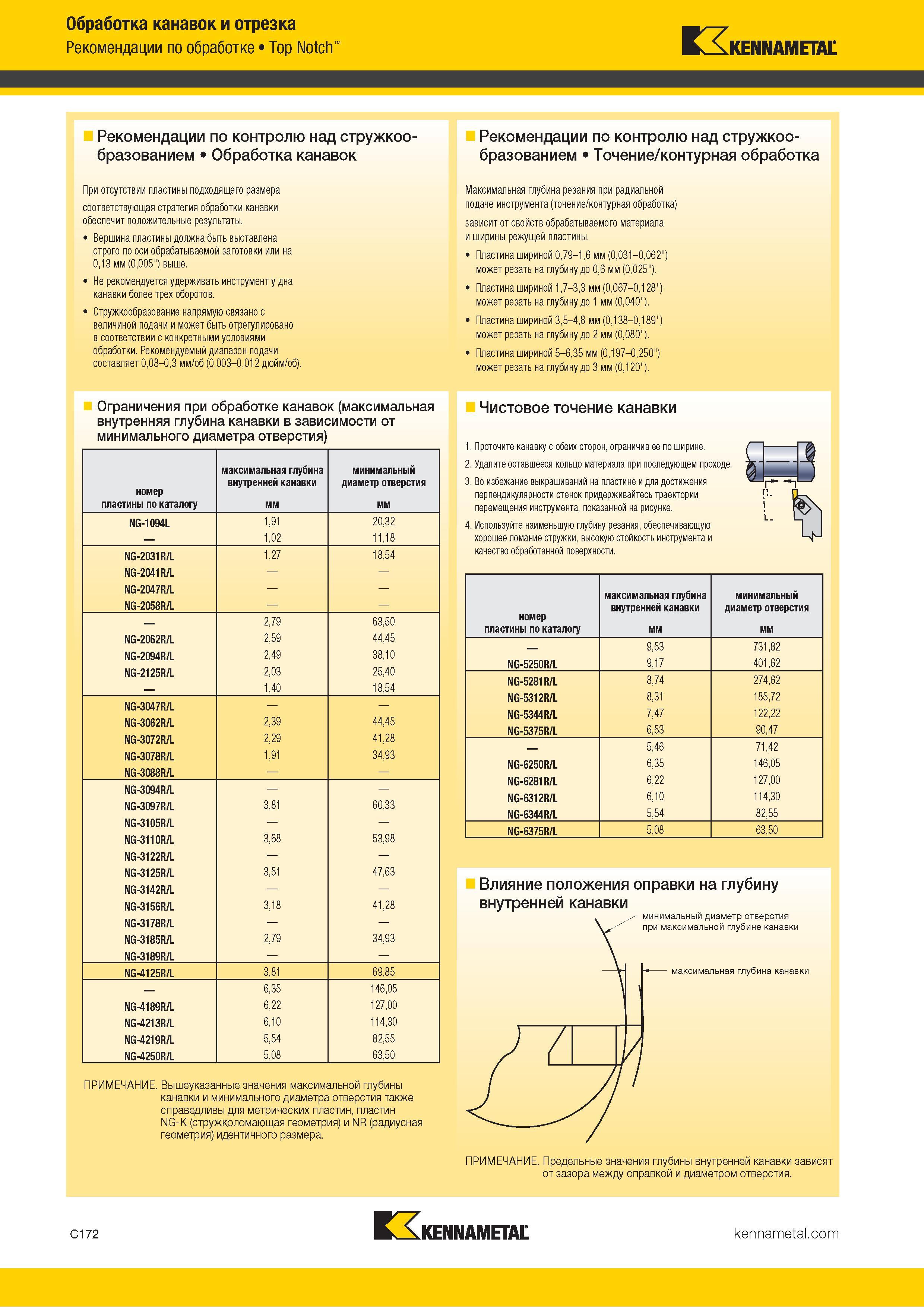

582 Каталог KENNAMETAL 2018 Инструмент токарный Резцы Сменные режущие пластины Стр.C172

582 Рекомендации по контролю над стружкоо-бразованием Обработка канавок При отсутствии пластины подходящего размера соответствующая стратегия обработки ка Каталог KENNAMETAL 2018 Инструмент токарный Резцы и державки с режущими сменными пластинами для наружного точения и внутреннего растачивания на станках Стр. C172

Рекомендации по контролю над стружкоо-бразованием Обработка канавок При отсутствии пластины подходящего размера соответствующая стратегия обработки ка

Рекомендации по контролю над стружкоо-бразованием Обработка канавок При отсутствии пластины подходящего размера соответствующая стратегия обработки канавки обеспечит положительные результаты. Вершина пластины должна быть выставлена строго по оси обрабатываемой заготовки или на 0,13 мм (0,005") выше. Не рекомендуется удерживать инструмент у дна канавки более трех оборотов. Стружкообразование напрямую связано с величиной подачи и может быть отрегулировано в соответствии с конкретными условиями обработки. Рекомендуемый диапазон подачи составляет 0,08-0,3 мм/об (0,003-0,012 дюйм/об). Рекомендации по контролю над стружкоо-бразованием Точение/контурная обработка Максимальная глубина резания при радиальной подаче инструмента (точение/контурная обработка) зависит от свойств обрабатываемого материала и ширины режущей пластины. Пластина шириной 0,79-1,6 мм (0,031-0,062") может резать на глубину до 0,6 мм (0,025"). Пластина шириной 1,7-3,3 мм (0,067-0,128") может резать на глубину до 1 мм (0,040"). Пластина шириной 3,5-4,8 мм (0,138-0,189") может резать на глубину до 2 мм (0,080"). Пластина шириной 5-6,35 мм (0,197-0,250") может резать на глубину до 3 мм (0,120"). Ограничения при обработке канавок (максимальная внутренняя глубина канавки в зависимости от минимального диаметра отверстия) номер пластины по каталогу максимальная глубина внутренней канавки минимальный диаметр отверстия мм мм NG-1094L 1,91 20,32 1,02 11,18 NG-2031R/L 1,27 18,54 NG-2041R/L NG-2047R/L NG-2058R/L 2,79 63,50 NG-2062R/L 2,59 44,45 NG-2094R/L 2,49 38,10 NG-2125R/L 2,03 25,40 1,40 18,54 NG-3047R/L NG-3062R/L 2,39 44,45 NG-3072R/L 2,29 41,28 NG-3078R/L 1,91 34,93 NG-3088R/L NG-3094R/L NG-3097R/L 3,81 60,33 NG-3105R/L NG-3110R/L 3,68 53,98 NG-3122R/L NG-3125R/L 3,51 47,63 NG-3142R/L NG-3156R/L 3,18 41,28 NG-3178R/L NG-3185R/L 2,79 34,93 NG-3189R/L NG-4125R/L 3,81 69,85 6,35 146,05 NG-4189R/L 6,22 127,00 NG-4213R/L 6,10 114,30 NG-4219R/L 5,54 82,55 NG-4250R/L 5,08 63,50 ПРИМЕЧАНИЕ. Вышеуказанные значения максимальной глубины канавки и минимального диаметра отверстия также справедливы для метрических пластин, пластин NG-K (стружколомающая геометрия) и NR (радиусная геометрия) идентичного размера. Чистовое точение канавки 1. Проточите канавку с обеих сторон, ограничив ее по ширине. 2. Удалите оставшееся кольцо материала при последующем проходе 3. Во избежание выкрашиваний на пластине и для достижения перпендикулярности стенок придерживайтесь траектории перемещения инструмента, показанной на рисунке. 4. Используйте наименьшую глубину резания, обеспечивающую хорошее ломание стружки, высокую стойкость инструмента и качество обработанной поверхности. номер пластины по каталогу максимальная глубина внутренней канавки минимальный диаметр отверстия мм мм 9,53 731,82 NG-5250R/L 9,17 401,62 NG-5281R/L 8,74 274,62 NG-5312R/L 8,31 185,72 NG-5344R/L 7,47 122,22 NG-5375R/L 6,53 90,47 5,46 71,42 NG-6250R/L 6,35 146,05 NG-6281R/L 6,22 127,00 NG-6312R/L 6,10 114,30 NG-6344R/L 5,54 82,55 NG-6375R/L 5,08 63,50 Влияние положения оправки на глубину внутренней канавки минимальный диаметр отверстия при максимальной глубине канавки максимальная глубина канавки ПРИМЕЧАНИЕ. Предельные значения глубины внутренней канавки зависят от зазора между оправкой и диаметром отверстия. C172 Kennametal Обработка канавок и отрезка Рекомендации по обработке Top Notch Kennametal
