Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding

TAEGUTEC | Каталог TAEGUTEC 2013 Инструмент и оснастка (Всего 952 стр.)

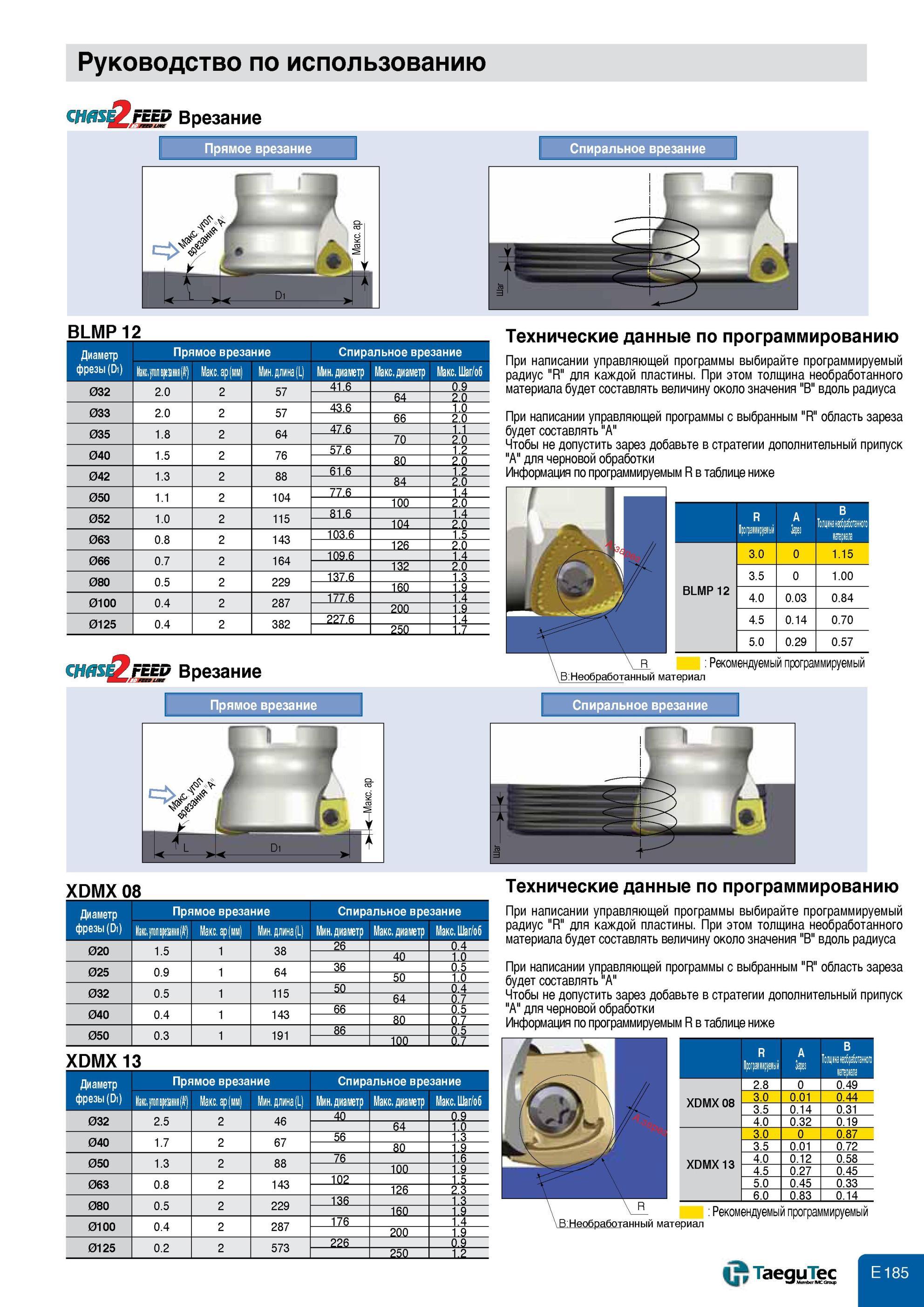

653 Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр.E185

653 Рекомендации по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Прямое и спиральное врезание Технические данные по про Каталог TAEGUTEC 2013 Режущий инструмент и инструментальная оснастка Стр. E185

Рекомендации по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Прямое и спиральное врезание Технические данные по про

Рекомендации по использованию фрезерного инструмента Taegutec со сменными режущими пластинами (СРП) Прямое и спиральное врезание Технические данные по программирова Руководство по использованию Врезание Спиральное врезание BLMP 12 Диаметр фрезы (D1) Прямое врезание Макс, угол Ш(А°) Макс. ap (мм) Мин. длина (L) Спиральное врезание Мин. диаметр Макс. диаметр Макс. Шаг/об 032 2.0 2 57 41.6 0.9 64 2.0 033 2.0 2 57 43.6 1.0 66 2.0 035 1.8 2 64 47.6 1.1 70 2.0 040 1.5 2 76 57.6 1.2 80 2.0 042 1.3 2 88 61.6 1.2 84 2.0 050 1.1 2 104 77.6 1.4 100 2.0 052 1.0 2 115 81.6 1.4 104 2.0 063 0.8 2 143 103.6 1.5 126 2.0 066 0.7 2 164 109.6 1.4 132 2.0 080 0.5 2 229 137.6 1.3 160 1.9 0100 0.4 2 287 177.6 1.4 200 1.9 0125 0.4 2 382 227.6 1.4 250 1.7 (ЦЯШгЕЕр Врезание Технические данные по программированию При написании управляющей программы выбирайте программируемый радиус "R" для каждой пластины. При этом толщина необработанного материала будет составлять величину около значения "B" вдоль радиуса При написании управляющей программы с выбранным "R" область зареза будет составлять "A" Чтобы не допустить зарез добавьте в стратегии дополнительный припуск "A" для черновой обработки Информация по программируемым R в таблице ниже Прямое врезание Спиральное врезание XDMX 08 Диаметр фрезы (D1) Прямое врезание Макс, угол врезания (А°) Макс. ap (мм) Мин. длина (L) Спиральное врезание Мин. диаметр Макс. диаметр Макс. Шаг/об 020 1.5 1 38 26 0.4 I 40 1.0 025 0.9 1 64 36 0.5 1 50 1.0 032 0.5 115 50 0.4 1 64 0.7 040 0.4 143 66 0.5 1 80 0.7 050 0.3 1 191 86 0.5 1 100 0.7 XDMX 13 Технические данные по программированию При написании управляющей программы выбирайте программируемый радиус "R" для каждой пластины. При этом толщина необработанного материала будет составлять величину около значения "B" вдоль радиуса При написании управляющей программы с выбранным "R" область зареза будет составлять "A" Чтобы не допустить зарез добавьте в стратегии дополнительный припуск "A" для черновой обработки Информация по программируемым R в таблице ниже Диаметр фрезы (D1) Прямое врезание Макс, угол врезания (А°) Макс. ap (мм) Мин. длина (L) Спиральное врезание Мин. диаметр Макс. диаметр Макс. Шаг/об 032 2.5 2 46 40 0.9 64 1.0 040 1.7 2 67 56 1.3 80 1.9 050 1.3 2 88 76 1.6 100 1.9 063 0.8 2 143 102 1.5 126 2.3 080 0.5 2 229 136 1.3 160 1.9 0100 0.4 2 287 176 1.4 200 1.9 0125 0.2 2 573 226 0.9 250 1.2 2.8 0 0.49 XDMX08 3.0 0.01 0.44 3.5 0.14 0.31 4.0 0.32 0.19 3.0 0 0.87 3.5 0.01 0.72 XDMX13 4.0 0.12 0.58 4.5 0.27 0.45 5.0 0.45 0.33 6.0 0.83 0.14 Необработанный материал Рекомендуемый программируемый TaeguTec w#Member Прямое врезание В:Необработанный материал Рекомендуемый программируемый R А Тонна габрабоиого 3.0 0 1.15 BLMP 12 3.5 0 1.00 4.0 0.03 0.84 4.5 0.14 0.70 5.0 0.29 0.57
