Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system

ISCAR | Каталог ISCAR 2005 Металлорежущий инструмент и оснастка (Всего 1166 стр.)

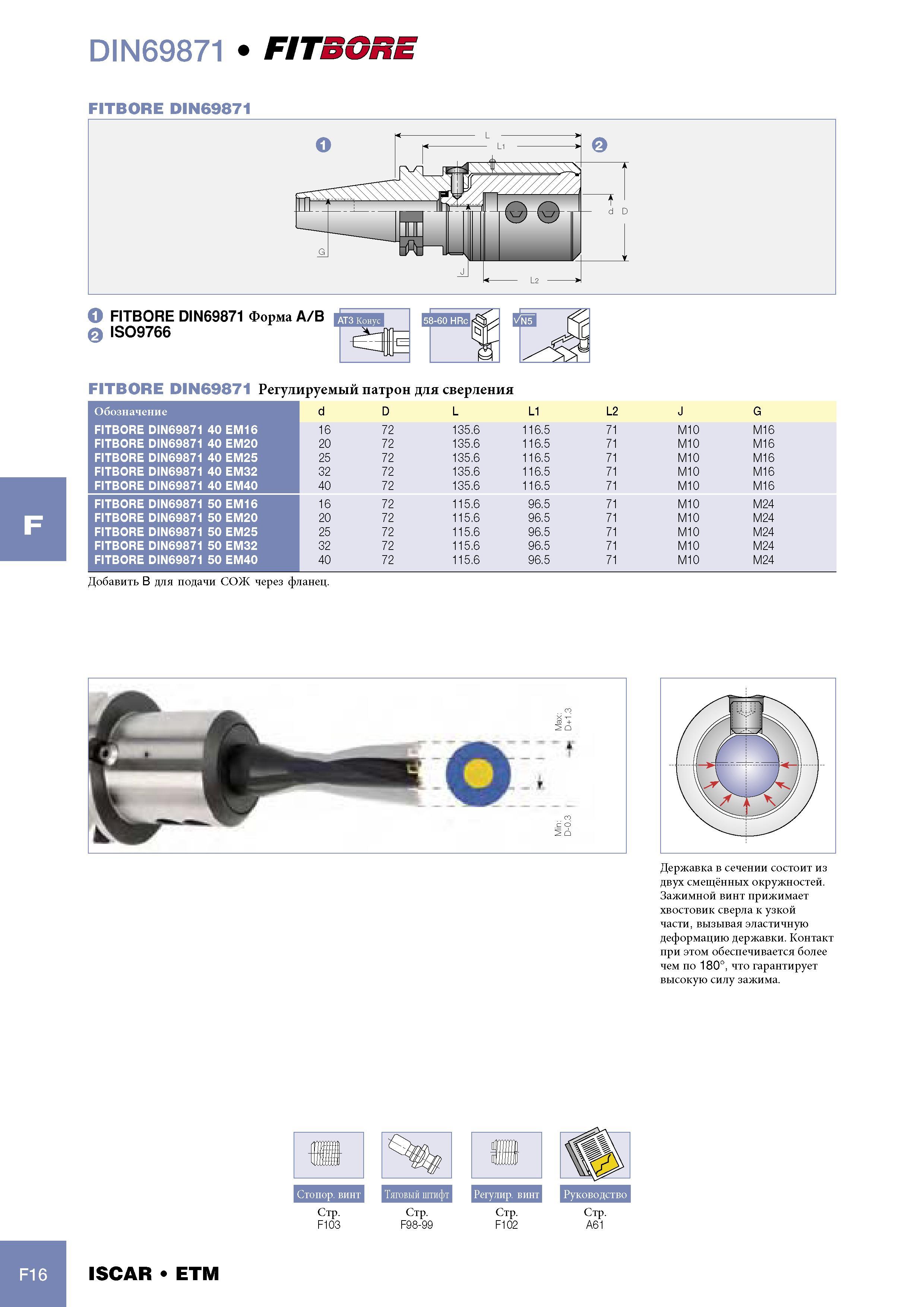

1038 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная оснастка Стр.F16

1038 Регулируемый патрон Iscar для сверления Обозначение d D L L1 L2 J G FITBORE DIN69871 40 EM16 16 72 135 6 116 5 71 M10 M16 FITBORE DIN69871 40 EM20 20 72 135 Каталог ISCAR 2005 Металлорежущий инструмент и инструментальная станочная оснастка для металлообрабатывающих станков и комплексов с ЧПУ Стр. F16

Регулируемый патрон Iscar для сверления Обозначение d D L L1 L2 J G FITBORE DIN69871 40 EM16 16 72 135 6 116 5 71 M10 M16 FITBORE DIN69871 40 EM20 20 72 135

Регулируемый патрон Iscar для сверления Обозначение d D L L1 L2 J G FITBORE DIN69871 40 EM16 16 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM20 20 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM25 25 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM32 32 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 40 EM40 40 72 135.6 116.5 71 M10 M16 FITBORE DIN69871 50 EM16 16 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM20 20 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM25 25 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM32 32 72 115.6 96.5 71 M10 M24 FITBORE DIN69871 50 EM40 40 72 115.6 96.5 71 M10 M24 Добавить B для подачи СОЖ через фланец. Державка в сечении состоит из двух смещённых окружностей. Зажимной винт прижимает хвостовик сверла к узкой части, вызывая эластичную деформацию державки. Контакт при этом обеспечивается более чем по 180°, что гарантирует высокую силу зажима. F16 ISCAR ETM DIN69871 FITBORE DIN69871 FITBORE DIN69871 Форма A/B ISO9766 FITBORE DIN69871
